Cardinal晶振,贴片晶振,CSM5晶振,进口晶振

频率：3.579545~75MHZ

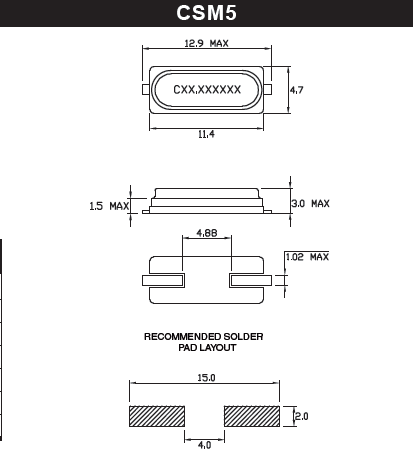

尺寸：12.9*4.7mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.

订购热线：0755-27837162

Cardinal的定价和交付时间在无源晶振元件行业中最具竞争力。销售代表，分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。我们很高兴地宣布，泰艺美国子公司Isotemp（http://www.taitien.com/）已经收购了Cardinal Components（http://www.cardinalxtal.com/）的资产。此次收购于2016年4月8日完成。
Taitien是全球领先的频率控制产品制造商，提供广泛的石英晶体，振荡器，VCXO，TCXO，OCXO，精密晶体和厚度监视器晶体。该公司通过了ISO 9001和TS 16949认证，在台湾，中国和美国拥有制造，设计和应用工程资源。49S贴片谐振器,无源金属面晶振,CSM5晶振

Cardinal晶振,贴片晶振,CSM5晶振,进口晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
晶振高精密点胶技术:无源晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。超小型、超低频石英晶振晶片的边缘处理技术：是超小型、超低频石英晶振晶体元器件研发及生产必须解决的技术问题，为压电石英晶振行业的技术难题之一。49S贴片谐振器,无源金属面晶振,CSM5晶振

Cardinal晶振	单位	CSM5晶振	石英晶振基本条件
标准频率	f_nom	3.579545~75MHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-10°C~+85°C	标准温度
激励功率	DL	1.0mW Max.	推荐:1.0mW
频率公差	f_— l	±15,30,50,100× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10,30,50,100× 10-6/-40°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	18PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

49S贴片谐振器,无源金属面晶振,CSM5晶振

所有产品的共同点:1：抗冲击:抗冲击是指石英进口晶振产品可能会在某些条件下受到损坏。例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响。 2：辐射:将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射。 3：化学制剂 / pH值环境:请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品。Cardinal晶振,贴片晶振,CSM5晶振,进口晶振

4：粘合剂:请勿使用可能导致石英无源晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物:请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电:过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。

晶振产品使用每种产品时,请在进口石英晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。49S贴片谐振器,无源金属面晶振,CSM5晶振

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量大面积49SMD谐振器频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.Cardinal晶振,贴片晶振,CSM5晶振,进口晶振

49S贴片谐振器,无源金属面晶振,CSM5晶振

1.振荡电路:晶体谐振器是无源元件，因此受到49S型石英晶体电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

2.角色的分量与参考值:在振荡电路的设计中，必须认识到耐高温环境晶振个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动.
