Cardinal晶振,贴片晶振,CSM4晶振,无源晶振

频率:3.579545~75MHZ

尺寸:12.9*4.7mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

    Cardinal Components公司除了在晶振,振荡器,TCXO和VCXO石英基于时钟产品的商品市场上的竞争对手外,还有哪些产品?在Cardinal Components,Inc.自1986年以来,我们一直向北美,欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中,我们与许多客户保持着长期的合作关系。他们回来是因为他们知道,不管挑战如何,Cardinal都能完成工作!
    通过ISO-9001:2008认证,Cardinal致力于为我们的客户提供最优质的石英晶体谐振器产品,技术支持和卓越的服务。我们的工程人员可以回答您的问题,并为新产品和现有产品提供设计帮助。我们提供灵活的交付计划,例如JIT和订单备货,因此消除了供应问题。无源2脚谐振器,49SMD石英晶振,CSM4晶振

    Cardinal晶振,贴片晶振,CSM4晶振,无源晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

    具体解决的办法是使用高速倒边方式,通过结合以往低速滚筒倒边去除SMD晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使石英晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动不稳定。无源2脚谐振器,49SMD石英晶振,CSM4晶振

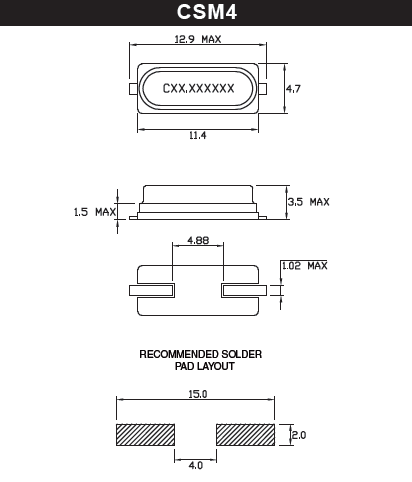

Cardinal晶振

单位

CSM4晶振

石英晶振基本条件

标准频率

f_nom

3.579545~75MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-10°C~+85°C

标准温度

激励功率

DL

1.0mW Max.

推荐:1.0mW

频率公差

f_— l

±15,30,50,100× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10,30,50,100× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

18PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±5×10-6/year Max.

+25°C,第一年

无源2脚谐振器,49SMD石英晶振,CSM4晶振

无源2脚谐振器,49SMD石英晶振,CSM4晶振

    石英贴片晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。Cardinal晶振,贴片晶振,CSM4晶振,无源晶振

    机械振动的影响:当进口无源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

    PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于无源石英晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 无源2脚谐振器,49SMD石英晶振,CSM4晶振

    晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在贴片引脚无源晶振基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。Cardinal晶振,贴片晶振,CSM4晶振,无源晶振

    适当的控制电阻值(RD)取决于的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过49SMD石英晶振测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

无源2脚谐振器,49SMD石英晶振,CSM4晶振

    此外,振荡频率与测量点不同。1。测量进口石英晶体谐振器缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

无源2脚谐振器,49SMD石英晶振,CSM4晶振

    负载电容:如果振荡电路中负载电容的不同,可能导致金属壳假贴片晶振振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。无源2脚谐振器,49SMD石英晶振,CSM4晶振
