Cardinal晶振,贴片晶振,CX12B晶振,进口SMD晶振

频率:9.83~100MHZ

尺寸:7.0*5.0mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

    Cardinal的定价和交付时间在无源晶振元件行业中最具竞争力。销售代表,分销商和专门的内部销售部门专注于提供高水平的服务以满足您的需求。红衣主教的区别不仅仅是我们的产品范围或我们的技术能力。您可以信赖的稳定可靠的性能是我们公司与众不同之处。
    我们很高兴地宣布,泰艺美国子公司Isotemp(http://www.taitien.com/)已经收购了Cardinal Components(http://www.cardinalxtal.com/)的资产。此次收购于2016年4月8日完成。Taitien是全球领先的频率控制产品制造商,提供广泛的晶振,振荡器,VCXO,TCXO,OCXO,精密晶体和厚度监视器晶体。该公司通过了ISO 9001和TS 16949认证,在台湾,中国和美国拥有制造,设计和应用工程资源。进口石英谐振器,7050mm贴片晶振,CX12B晶振

      Cardinal晶振,贴片晶振,CX12B晶振,进口SMD晶振,小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
    石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。进口石英谐振器,7050mm贴片晶振,CX12B晶振

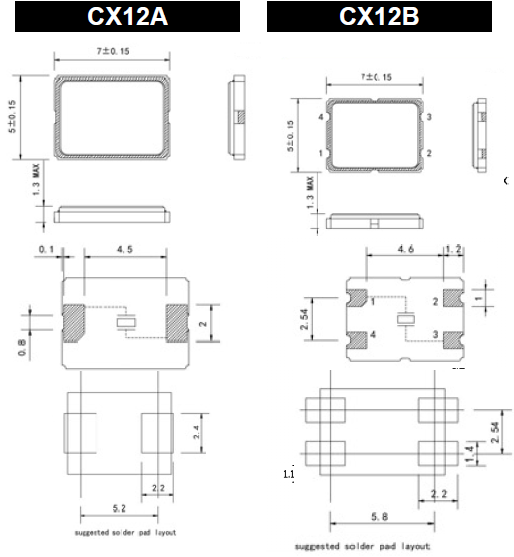

Cardinal晶振晶振

单位

CX12B晶振

石英晶振基本条件

标准频率

f_nom

9.83~100MHZ

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-10°C~+85°C

标准温度

激励功率

DL

0.1mW Max.

推荐:0.1mW

频率公差

f_— l

±50,100× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50× 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

8~32PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±5× 10-6/year Max.

+25°C,第一年

进口石英谐振器,7050mm贴片晶振,CX12B晶振

进口石英谐振器,7050mm贴片晶振,CX12B晶振

    一般来说,微处理器的振荡电路由考毕兹电路显示派生如下:镉和CG是外部负载电容,其中已建成的芯片组。 (请参阅芯片组的规格)Rf为具有200KΩ?1MΩ反馈电阻,贴片石英晶体的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。Cardinal晶振,贴片晶振,CX12B晶振,进口SMD晶振

    一个稳定的振荡电路需要的负电阻,其值应是无源石英晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)以下说明:

进口石英谐振器,7050mm贴片晶振,CX12B晶振

    线路连接的电阻(R)与晶体串联(2)从起点到振荡的停止点调整R的值。(3)振荡期间测量R的值。(4)你将能够获得负电阻的值,|•R|= R +的Rr,和RR =晶振的阻力。附:所连接的电路的杂散电容,可能会影响测定值。如果型贴片晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:降低外部电容(Cd和CG)的值,并采用其他晶振具有较低负载电容(CL)。采用具有较低电阻(RR)的晶振。使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。进口石英谐振器,7050mm贴片晶振,CX12B晶振

进口石英谐振器,7050mm贴片晶振,CX12B晶振

    振荡补偿:除非在振荡电路中提供足够的负极电阻,否则会增加无源5*7SMD封装晶振振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。Cardinal晶振,贴片晶振,CX12B晶振,进口SMD晶振

进口石英谐振器,7050mm贴片晶振,CX12B晶振

    测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量SMD石英晶体谐振器频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

进口石英谐振器,7050mm贴片晶振,CX12B晶振

    晶体谐振腔的形式模式,但泛音振荡或基波。振荡开始代替。在7050尺寸封装晶体谐振器基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
     适当的控制电阻值(RD)取决于的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过5*7贴片晶体测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。进口石英谐振器,7050mm贴片晶振,CX12B晶振

进口石英谐振器,7050mm贴片晶振,CX12B晶振
