爱普生晶振,贴片晶振,FA-20HS晶振

频率:16.000MHz~54.000MHz

尺寸:2.5*2.0*1.0mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压.
订购热线:0755-27837162

EPSONdhl

爱普生晶振在KHZ,MHZ,以及GHZ上都有重大突破,使得爱普生拓优科梦的晶振元器件已以23%的市场占有率位于业界第一.爱普生拓优科梦(Epson — yocom)将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件;同时,融合爱普生集团的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.爱普生晶振以石英晶体谐振器,(32.768KHZ)系列出名,目前爱普生品牌遍布全世界,而千赫兹的晶体应用范围也比较广阔,所有的时记产品都需要用上KHZ系列晶体.FA-20HS晶振,2.5*2.0mm谐振器,进口2520贴片晶体

JLX-1

RB-1

爱普生晶振,贴片晶振,FA-20HS晶振,2520mm体积的表面贴片型石英晶体谐振器,是一款小型化,重量轻的贴片晶振,产品本身具有耐高温及耐低温特性,FA-20HS晶振即使在零下负20度至正75度也能正常工作,满足245度无铅高温回流焊接,顶点温度可达260度,因此在电子数码产品市场比较受欢迎.其本身具有耐冲击性,可允许在距离地面一米的高度自由跌落,采用编带包装的方式,可应对自动贴片机的自动贴装的功能.

JLX-2

RB-2

爱普生晶振

单位

FA-20HS晶振

石英晶振基本条件

标准频率

f_nom

16.000MHZ~54.000MHZ

标准频率

储存温度

T_stg

-40°C  +125°C

裸存

工作温度

T_use

-40°C  +85°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10 × 10-6 (标准),

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±12 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

6pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±1 × 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

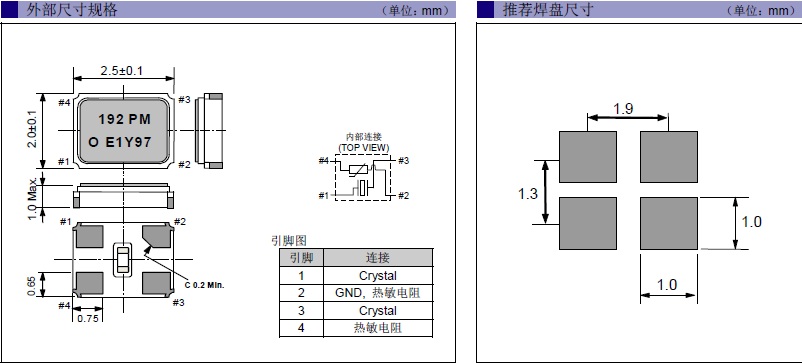

FA-20HS 2520

JLX-4

RB-4

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。爱普生晶振,贴片晶振,FA-20HS晶振
(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对无源晶振产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。FA-20HS晶振,2.5*2.0mm谐振器,进口2520贴片晶体
使用环境(温度和湿度)
请在规定的温度范围内使用进口晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

1、振荡电路
石英水晶振动子是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
2520贴片晶振的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。爱普生晶振,石英晶体谐振器,FA-20HS晶振
2、角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。爱普生晶振,贴片晶振,FA-20HS晶振
适当的控制电阻值(RD)取决于爱普生2520石英晶振的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。FA-20HS晶振,2.5*2.0mm谐振器,进口2520贴片晶体
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
