Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振
频率:20MHZ
尺寸:3.2*2.5mm
Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振,京瓷陶瓷谐振器,日产晶振,无源谐振器,SMD晶振,两脚贴片晶振,日本进口晶振,型号CX3225GA,编码CX3225GA20000D0PTVCC是一款陶瓷面两脚贴片型的无源晶振,尺寸为3225mm,频率为20MHZ,工作温度-40°C~150°C,具备超高的稳定性能和可靠性能,适合用于车载应用,电子数码产品,产品本身具备优良的耐热性,耐环境特性,产品被广泛用于在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求.
CX3225GA30000D0PTVCC晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振
Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振,京瓷陶瓷谐振器,日产晶振,无源谐振器,SMD晶振,两脚贴片晶振,日本进口晶振,型号CX3225GA,编码CX3225GA20000D0PTVCC是一款陶瓷面两脚贴片型的无源晶振,尺寸为3225mm,频率为20MHZ,工作温度-40°C~150°C,具备超高的稳定性能和可靠性能,适合用于车载应用,电子数码产品,产品本身具备优良的耐热性,耐环境特性,产品被广泛用于在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求.
CX3225GA30000D0PTVCC晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振

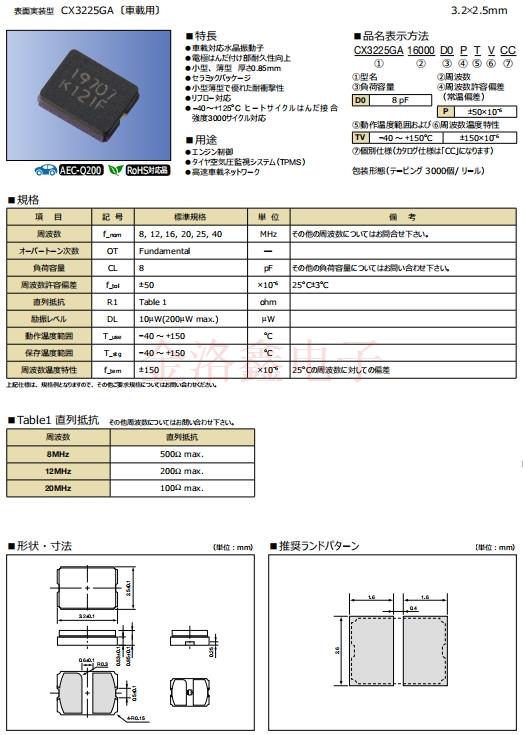

CX3225GA20000D0PTVCC晶振 参数表
单位 |
CX3225GA晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
20MHZ |
标准频率 |
储存温度 |
T_stg |
-40°C~+150°C |
裸存 |
工作温度 |
T_use |
-40°C~+150°C |
标准温度 |
激励功率 |
DL |
10μW Max. |
推荐:10μW~100μW |
频率公差 |
f_— l |
±50× 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
±15× 10-6/-30°C~+85°C |
超出标准的规格请联系我们. |
负载电容 |
CL |
8pF |
不同负载电容要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-30°C~+85°C, DL = 100μW |
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振 尺寸图
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
石英晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振,
有源晶振的负载电容与阻抗
负载电容与阻抗有源晶振设置一个规定的负载阻抗值.当一个值除了规定的一个设置为负载阻抗输出频率和输出电平不会满足时,指定的值这可能会导致问题例如:失真的输出波形.特别是设置电抗,根据规范的负载阻抗.输出频率和输出电平,当测量输出频率或输出水平,石英晶体振荡器调整的输入阻抗,测量仪器的负载阻抗晶体振荡器.当输入阻抗的测量仪器,不同的负载阻抗的晶体振荡器,测量输出频率或输出水平高,阻抗阻抗测量可以忽略.
抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种贴片石英晶振,其内部晶片都是贴片晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
耐焊性:
将晶振加热包装材料至+150℃以上会破坏产品特性或损害产品.如需在+150℃以上焊接石英晶振,建议使用有源贴片晶振产品.在下列回流条件下,对石英耐高温晶振产品甚至晶振使用更高温度,会破坏晶振特性.建议使用下列配置情况的回流条件.安装这些贴片晶振之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.Kyocera晶振CX3225GA,CX3225GA20000D0PTVCC陶瓷晶振,
Manufacturer Part Number原厂编码 | Manufacturer厂家 | Series型号 | Type 系列 | Frequency | Operating Temperature 工作温度 |
CX3225GA24000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 24MHz | -40°C ~ 150°C |
CX3225GA24000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 24MHz | -40°C ~ 150°C |
CX3225GA24000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 24MHz | -40°C ~ 150°C |
CX3225GA25000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 25MHz | -40°C ~ 150°C |
CX3225GA25000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 25MHz | -40°C ~ 150°C |
CX3225GA25000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 25MHz | -40°C ~ 150°C |
CX3225GA20000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 20MHz | -40°C ~ 150°C |
CX3225GA20000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 20MHz | -40°C ~ 150°C |
CX3225GA20000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 20MHz | -40°C ~ 150°C |
CX3225GA26000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 26MHz | -40°C ~ 150°C |
CX3225GA26000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 26MHz | -40°C ~ 150°C |
CX3225GA26000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 26MHz | -40°C ~ 150°C |
CX3225GA30000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 30MHz | -40°C ~ 150°C |
CX3225GA30000D0PTVCC | AVX Corp/Kyocera Corp | 3225mm贴片晶振 | MHz Crystal | 30MHz | -40°C ~ 150°C |
CX3225GA30000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 30MHz | -40°C ~ 150°C |
CX3225GA27000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 27MHz | -40°C ~ 150°C |
CX3225GA27000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 27MHz | -40°C ~ 150°C |
CX3225GA27000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 27MHz | -40°C ~ 150°C |
CX3225GA13560D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 13.56MHz | -40°C ~ 150°C |
CX3225GA13560D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 13.56MHz | -40°C ~ 150°C |
CX3225GA13560D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 13.56MHz | -40°C ~ 150°C |
CX3225GA32000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 32MHz | -40°C ~ 150°C |
CX3225GA32000D0PTVCC | AVX Corp/Kyocera Corp | CX3225GA, Kyocera | MHz Crystal | 32MHz | -40°C ~ 150°C |
