鸿星晶振,贴片晶振,E2SB晶振

频率：12.000MHz~62.500MHz

尺寸：2.5*2.0*0.65mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式.

订购热线：0755-27837162

HX-2

Hosonic成立于1979年初，生产的电阻器和电容器，而转向注重无源晶振产品自第一液晶生产线在台湾设立1991。此后，公司扩大了其在中国大陆生产。鸿星致力于提供客户最优异的质量、服务及价值，专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进。优秀同仁是公司无价的资产，也是公司成长发展的伙伴，更是维系公司竞争力与创造价值的命脉。
鸿星晶振遵守所有适用的有关石英晶体谐振器生产环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.鸿星晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

JLX-1

HX-1

鸿星晶振,贴片晶振,E2SB晶振.小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5*2.0 *0.65mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
鸿星石英晶振真空退火技术：晶振高真空退火处理是消除SMD晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

JLX-2

鸿星晶振	单位	E2SB晶振	石英晶振基本条件
标准频率	f_nom	12.000MHZ~62.500MHZ	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-40°C~+85°C	标准温度
激励功率	DL	50μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10-6 (标准), (±10× 10-6 ~±30 × 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-30°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF~16PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±2× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

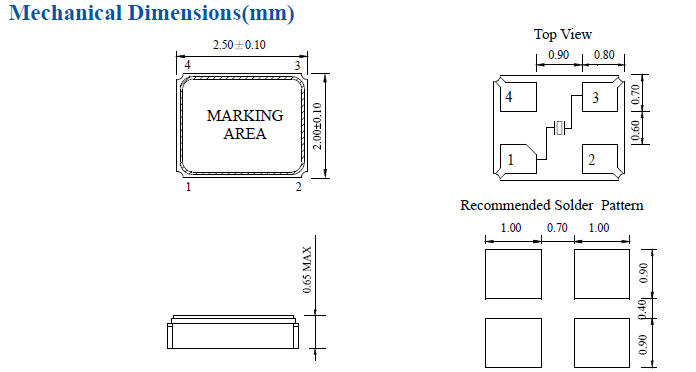

E2SB(Former HCX-2SB) 2520

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管石英晶体产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1) 理想情况下，机械蜂鸣器应安装在一个独立于压电石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。
(2) 在设计时请参考相应的推荐封装。
(3) 在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存小体积晶振产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。鸿星晶振,贴片晶振,E2SB晶振
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

JLX-5

1、振荡电路
2520晶振是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。鸿星晶振,贴片晶振,E2SB晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
原型号HCX-2SB晶振振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。

cptj11

限制流入HCX-2SB贴片谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
