TXC晶振,有源晶振,7X晶振,7X20005001晶振

频率:20.000MHz

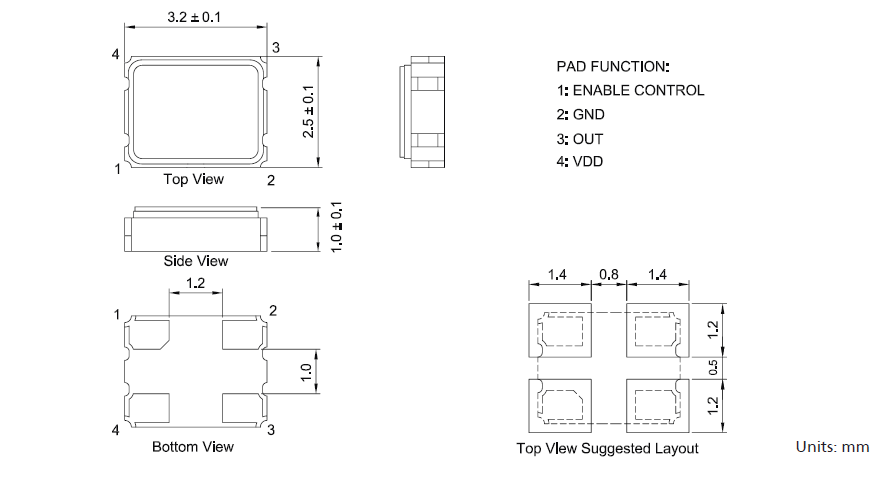

尺寸:3.2*2.5*1.0mm

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

订购热线:0755-27837162

           自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) ,32.768K晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。TXC晶振目前专业从事这些类别的产品:晶体(32.768kHz,基本兆赫,高精度的兆赫,汽车级)
             TXC晶振以人为本,因此公司竭力维护员工的福利以及创造更和谐有趣,并同时兼具挑战性的工作环境,藉此以吸引并留任优秀人才。对于同仁的关心,我们期许大家都能主动进行,凡事将心比心,以同理心的思维模式,面对环境以及工作的各项要求以及变动。既以客户为主,公司的所有作为也必须与客户的需求息息相关。因此,对于所交付的任务以及所承接的责任,同仁需有使命必达的决心与毅力。TXC晶振,有源晶振,7X晶振,7X20005001晶振

           TXC晶振,有源晶振,7X晶振,7X20005001晶振.接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
           石英晶振曲率半径加工技术:SMD晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。

TXC晶振

标示

7X晶振

晶振基本信息对照表

标准范围

f0

1.000MHz106.250MHz



電源電圧

Vcc

1.8V、+2.5V、+3.3V



输出电流

Icc

3.5 mA max.

Vcc=3.3V

频率负载

L_CMOS

15pF

CMOS 出力

标准频率偏差

f_tol

±25×10-6 max.

7X 3225mm

初期偏差、
周波数温度特性、
電源、負荷変動特性、
経時変化(1年、+25℃時)

输出电压

V

VOH:Vcc×90% min.VOL:Vcc×10% max.



对称

SYM

40%60%

50% Vcc

标准时间

tr/tf

12 ns max.(1.880MHz)

10%Vcc90%L_CMOS=15pF

TXC品牌7X20005001晶振系列原厂编码表:

原厂代码 品牌 型号 类型 频率 工作温度 尺寸 高度
7X02570001 TXC CORPORATION 7X XO (Standard) 2.5MHz -10°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X04000018 TXC CORPORATION 7X XO (Standard) 4MHz -10°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X13000044 TXC CORPORATION 7X XO (Standard) 13MHz -20°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X18400002 TXC CORPORATION 7X XO (Standard) 18.432MHz -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X19273001 TXC CORPORATION 7X XO (Standard) 19.2MHz -10°C ~ 70°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X20005001 TXC CORPORATION 7X XO (Standard) 20MHz -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X20080001 TXC CORPORATION 7X XO (Standard) 20MHz -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7X24000005 TXC CORPORATION 7X XO (Standard) 24MHz -40°C ~ 85°C 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)

TXC 7X 3225 CMOS

TXC品牌7X晶振同级别型号图:

7CFM

安装表面贴装晶体时钟振荡器
(1)安装电路板后温度快速变化
            当安装板的材料为表面安装时进口有源晶振封装膨胀系数不同于陶瓷的膨胀系数材料,焊接的圆角部分可能会破裂,如果受到影响长时间反复发生极端温度变化。你在这样的条件下,建议情况是这样的事先检查过。
(2)通过自动安装进行冲击
             当晶体时钟振荡器被吸附或吸入时自动安装或超过的冲击过程安装振荡器时会发生指定值板,振荡器的特性会改变或恶化。
(3)板弯曲应力
            将TXC有源石英晶体焊接到印刷后板,弯曲板可能会导致焊接部分剥落关闭或振荡器封装由于机械应力而破裂。
抗跌落冲击力
            本目录中的产品设计得非常高抗自由落体冲击(最多三次)。但是,如果错误地将产品从桌子等处丢弃,为确保最佳性能,建议您使用再次测量产品的性能或您要求我们再次测量它。
静电
            本目录中的产品使用CMOS IC作为其有源产品元素。因此,在一个环境中处理产品对抗静电的措施拍摄。
耐高温
            关于耐高温性,使用贴片型时钟晶体振荡器时在温度为+ 125°C的极端环境中超过24小时,产品的所有特点无法保证。要特别注意存放产品在正确的温度范围内。

        测试条件:(1) 台湾有源晶振电源电压超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3) 其他  CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线)TXC晶振,有源晶振,7X晶振,7X20005001晶振

       负载电容:如果石英晶体振荡器振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

        振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米。在泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。在案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。

     适当的控制电阻值(RD)取决于振荡器的类型,频带和设备的价值。电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。音叉式谐振器(kHz频段)的参考值在100 K。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围-33pF左右,仅供参考。
