IQD晶振,CFPX-217晶振,32.7680kHz-CFPX-217-20晶振

频率：32.768KHZ

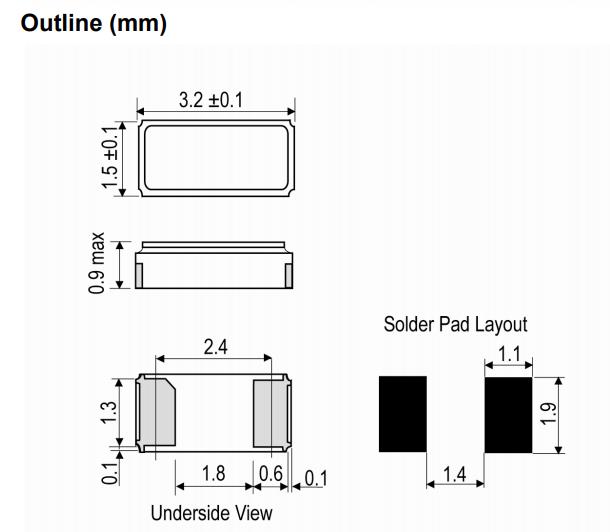

尺寸：3.2*1.5mm

32.768K时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

订购热线：0755-27837162

IQD晶振,CFPX-217晶振,32.7680kHz-CFPX-217-20晶振，IQD晶振集团1973年在英国成立,开始石英水晶事业,主要生产石英晶振,无源晶振,贴片晶振,石英晶体振荡器,TXCO温补晶振,压控晶体振荡器,VC-TCXO振荡器等频率元件.

1979年被收购的雷扩散水晶工厂,主要以生产石英晶体谐振器,有源晶振,石英晶体,贴片晶振,压控晶体振荡器为主,产品广泛用于智能家居,无线通讯,GPS导航,北斗卫星导航等领域.

1988年获BS5750质量标准,专注于水晶振荡器的发展,采用无铅环保材料,符合欧盟ROHS管理体系.

1997年——在英国增长最快的50家公司中以优异的成绩居首位.IQD晶振,CFPX-217晶振,32.7680kHz-CFPX-217-20晶振.

质量和客户服务是IQD晶振集团成功的基石,我们的目标是始终如一地满足客户的期望.我们不断的投资以确保我们的石英晶体晶振客户在我们的业务中达到最高的标准,并且定期的欢迎客户和其他的审计.我们的质量管理体系不断发展,以满足电子行业不断变化的需求.

IQD晶振,CFPX-217晶振,32.7680kHz-CFPX-217-20晶振，32.768K晶振具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

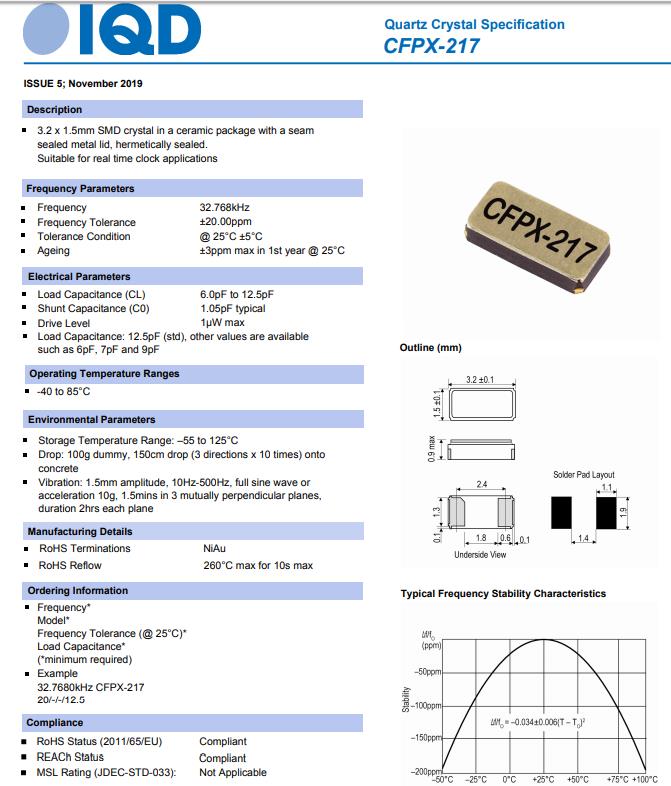

Frequency	32.768kHz
Frequency Tolerance	±20.00ppm
Tolerance Condition	@ 25°C ±5°C
Ageing	±3ppm max in 1st year @ 25°C
Load Capacitance (CL)	6.0pF to 12.5pF
Shunt Capacitance (C0)	1.05pF typical
Drive Level	1.0µW max
Load Capacitance:	12.5pF (std), other values are available such as 6pF, 7pF and 9pF
Operating Temperature Ranges	-40 to 85°C
Storage Temperature Range:	–55 to 125°C

CFPX-2172

焊接和超声波清洗IQD晶振,CFPX-217晶振,32.7680kHz-CFPX-217-20晶振
晶振的焊接温度条件是旨在允许同时处理其他电子元件，但取决于产品类型条件可能受到限制。确认使用前的条件。基本上，超声波清洗助焊剂允许，但在某些情况下，与振荡共振超声波清洁器的频率可能会导致晶体单元的特性恶化。请检查所有清洁前的条件。
腐蚀性物质的影响
  当贴片晶振单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷，例如包装失去其密封性由于腐蚀。选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂。
安装引线安装型晶体单元
  （1）在PC板上安装一个晶体单元，使其高度单位低于其他部分；这样可以防止
由于冲击引起的破损引起的支架式玻璃上方。玻璃破碎可能会影响气密性密封导致性能下降。
  （2）安装铅封式晶体单元时使用PC板，PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装。螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分。
  （3）安装引线型晶体单元时，我们建议设备应与PC联系电路板和焊接方式，以防止疲劳和由于机械共振引起的引线断裂。
  （4）在PC板上安装无源贴片晶振后，移动如图14所示的单元使支架基底玻璃破裂导致特性恶化。别动了这样的水晶单元。
