EPSON晶体,有源晶振,SG7050CAN晶振,X1G0044810001晶振

频率:1~75MHZ

尺寸:7.0*5.0mm

贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

       EPSON爱普生公司成立于1942年5月,总部位于日本长野县诹访市,是数码映像领域的全球领先企业.爱普生集团通过富有创新和创造力的文化,提升企业价值,致力于为客户提供数码影像创新技术和解决方案.爱普生拓优科梦是一家专业从事晶体元件的厂商,爱普生拓优科梦(Epson — yocom)运用长年积累的培育人工石英晶振以及以加工为代表的、实现精微化、高精度、高品质的综合技术,提出“3D战略”究极应用石英特性而制造的三大元器件:定时元器件、传感元器件、光学元器件.

       并创出将其复合而成的模块,为成为不可缺少的企业而迈进至今.伴随信息化社会的进程,现在压电石英晶体元器件已被广泛应用于各种电子设备以及家电产品之中,日趋重要. 爱普生拓优科梦(Epson — yocom)将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件;同时,融合爱普生集团的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.通过上述工作,我们将为社会的发展以及实现更舒畅的未来而竭诚奉献.

      EPSON晶体,有源晶振,SG7050CAN晶振,X1G0044810001晶振,晶振的真空封装技术:是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。

       小型贴片振荡器,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

爱普生晶振规格

SG7050CAN晶振

驱动输出

CMOS

常用频率

1~75MHZ

工作电压

+1.6~+3.63V (代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz) +1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6 (After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

爱普生日产有源兆赫兹晶振型号列表:

Rearranges Rearranges Rearranges
Model
Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
SG5032CCN 18.200000 MHz 5.00 x 3.20 x 1.30 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
SG5032CCN 6.550000 MHz 5.00 x 3.20 x 1.30 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
SG5032CCN 6.450000 MHz 5.00 x 3.20 x 1.30 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
SG5032CCN 7.550000 MHz 5.00 x 3.20 x 1.30 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
SG7050CAN 12.288000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 1.8 mA +/-3ppm 45 to 55 %
SG7050CAN 24.000000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
SG7050CAN 25.000000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
SG7050CAN 27.000000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
爱普生日产有源兆赫兹晶振编码列表:

Rearranges Rearranges Rearranges Rearranges
Product Number
Model Frequency LxWxH Rearranges
Output Wave
Rearranges,Rearranges
Ope Temperature
Rearranges Rearranges Rearranges Rearranges Rearranges
Freq. Tol.
I [Max] 25°C Aging Aging2 Symmetry
X1G0044710048 SG5032CCN 18.200000 MHz 5.00 x 3.20 x 1.30 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
X1G0044710049 SG5032CCN 6.550000 MHz 5.00 x 3.20 x 1.30 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
X1G0044710052 SG5032CCN 6.450000 MHz 5.00 x 3.20 x 1.30 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
X1G0044710053 SG5032CCN 7.550000 MHz 5.00 x 3.20 x 1.30 mm CMOS -40 to 85 °C +/-50 ppm ≤ 20.0 mA +/-5ppm 40 to 60 %
X1G0044810001 SG7050CAN 12.288000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 1.8 mA +/-3ppm 45 to 55 %
X1G0044810002 SG7050CAN 24.000000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
X1G0044810003 SG7050CAN 25.000000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %
X1G0044810004 SG7050CAN 27.000000 MHz 7.00 x 5.00 x 1.50 mm CMOS -40 to 85 °C +/-50 ppm ≤ 2.2 mA +/-3ppm 45 to 55 %

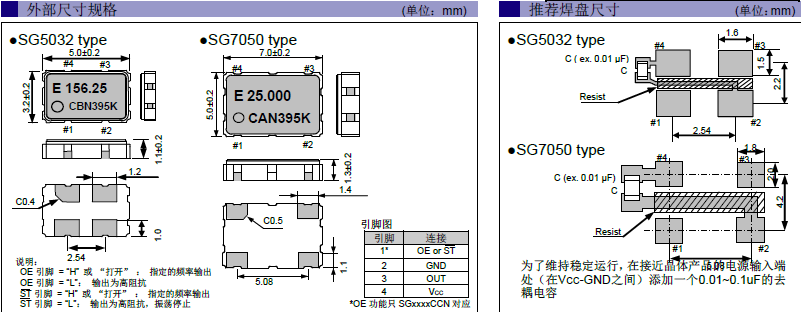

SG5032CAN 7050CAN CBN CCN CMOS

      存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存贴片晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。EPSON晶体,有源晶振,SG7050CAN晶振,X1G0044810001晶振

        机械振动的影响:当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

      PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

       测试条件:(1) 电源电压超过150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2) 其他输入电容低于 15 pF.5倍频率范围或更多测量频率。铅探头应尽可能短。测量7050标准石英晶体振荡器频率时,探头阻抗将高于 1MΩ。当波形经过石英晶体振荡器的放大器时,可同时进行测量。(3) 其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线),EPSON晶体,有源晶振,SG7050CAN晶振,X1G0044810001晶振

     驱动能力:驱动能力说明四脚有源贴片晶振所需电功率,其计算公式如下:驱动能力 (P) = i2_Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2

       1、振荡电路:晶体谐振器是无源元件,因此受到高精度贴片晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
      2。角色的分量与参考值:在7050低电压贴片晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,有源贴片晶振也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

JLX-6

RB-6

wxewm

公司名:深圳市金洛鑫电子有限公司

联系人:茹红青

手机:13510569637

电话:0755-27837162

QQ号:657116624

微信公众号:CITIZENCRYSTAL

搜狐公众号:晶振石英晶振NDK晶振

邮箱:jinluodz@163.com

地址:深圳市宝安区41区甲岸路19号

网址:http://www.quartzcrystal.cn/

相关的产品 / Related Products

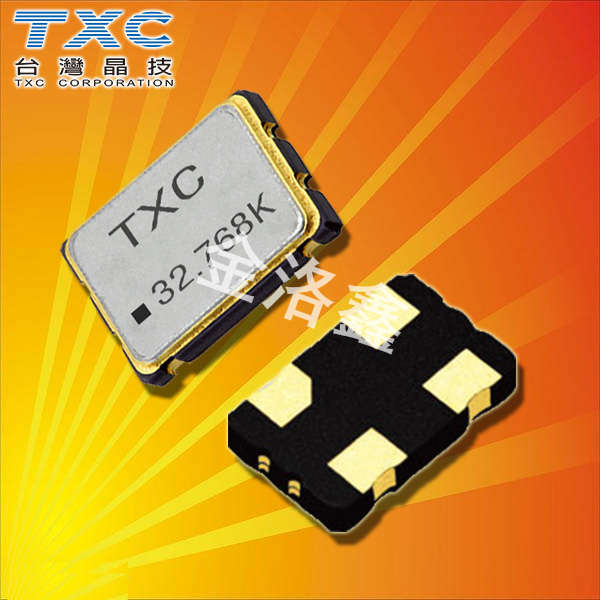

TXC晶振,32.768K有源晶振,7WZ晶振,7WZ-32.768KBD-T晶振
