TXC晶振,32.768K有源晶振,7WZ晶振,7WZ-32.768KBD-T晶振

频率:32.768KHZ

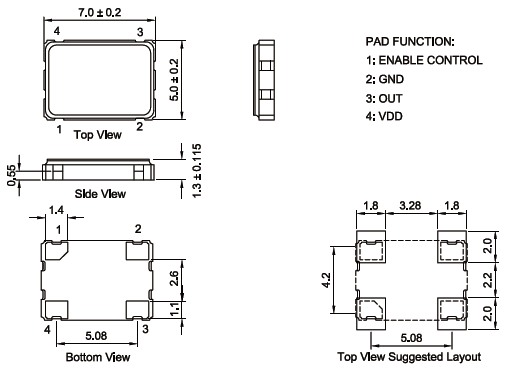

尺寸:7.0*5.0mm

5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

      TXC晶振,32.768K有源晶振,7WZ晶振,7WZ-32.768KBD-T晶振,石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴。对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上。保证晶振产品的温度特性。

      小型贴片晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

        TXC晶振公司是一家领先的专业频率控制,温补晶振,石英晶体振荡器,石英晶体谐振器,石英晶体,石英晶振,有源晶振,压控振荡器等产品制造商致力于研究,设计,制造和销售双列直插封装(DIP)和表面贴装器件(SMD)石英晶体和振荡器产品。经过三十年的努力,台湾晶技总公司而外,另设有如下之生产据点:总公司:台北市北投区中央南路二段16号4楼,平镇厂:桃园市平镇区平镇工业区工业六路4号,宁波厂:宁波市北仑区黄山西路189号,重庆厂:重庆市九龙坡区凤笙路22号.

       台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。

TXC晶振规格

7WZ晶振

驱动输出

CMOS

常用频率

32.768KHZ

工作电压

+1.8~3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz) +1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6 (After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

台产TXC32.768K有源石英进口晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7WZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7WZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7WZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7XZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
台产TXC32.768K有源石英进口晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7WZ-32.768KBD-T TXC CORPORATION 7WZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7WZ-32.768KBD-T TXC CORPORATION 7WZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7WZ-32.768KBD-T TXC CORPORATION 7WZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.056" (1.42mm)
7XZ-32.768KBE-T TXC CORPORATION 7XZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ-32.768KBE-T TXC CORPORATION 7XZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ-32.768KBE-T TXC CORPORATION 7XZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7CZ-32.768KBD-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KBD-T TXC CORPORATION 7CZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)

7WZ 7050 32.768K OSC

       耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至时钟晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。TXC晶振,32.768K有源晶振,7WZ晶振,7WZ-32.768KBD-T晶振

       PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

       存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些7050晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

          如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。TXC晶振,32.768K有源晶振,7WZ晶振,7WZ-32.768KBD-T晶振

20181212163917

       此外,7050大尺寸有源晶振振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

20181212163938

       振荡电路:晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定7050mm有源晶振振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

       角色的分量与参考值:在7050有源晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

20181212163852
