Pericom解答所有RTC集成晶体封装问题

返回列表 来源:金洛鑫 浏览:- 发布日期:2019-04-08 09:38:35【
分享到:

我们都知道32.768K晶振是一种应用于时钟系统和计时模块的频率振荡元器件,Pericom百利通亚陶晶振是制造时钟元件的佼佼者,值得注意的是,Pericom集团生产的产品中,就同时有CrystalRTC这两大类。简单的说RTC就是一种集成电路,常见的应用于PCB板上的时钟芯片,主要作用是给时间,日期的计算器累加的时钟,使时钟的数字显示可以精准到秒。它跟石英晶体的共同点就是都有32.768K这个频率,是各类产品时钟基准系统重要的组成部分。

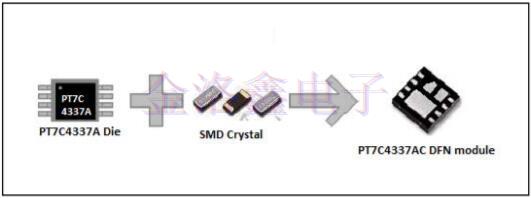

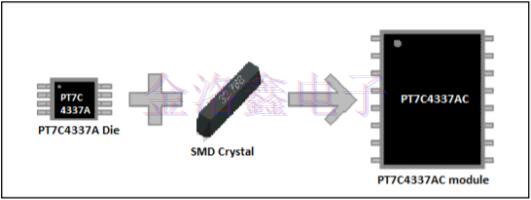

Pericom百利通亚陶晶振公司为选定的独立实时时钟(RTC)产品提供集成晶体封装选项。新封装将串行接口(I²CRTC器件与兼容的32.768kHz石英晶体)组合成一个8引脚DFN4×416引脚SOIC封装。

Pericom解答所有RTC集成晶体封装问题

Pericom解答所有RTC集成晶体封装问题

我们在下面的页面中列出了一些有关新的集成石英晶体封装选项的常见问题。

什么实时时钟采用8引脚DFN4×4封装?

具有8引脚DFN4×4封装选项的可用计时器件是PT7C4337ACPT7C4339CPT7C43390C。此套餐选项中的更多设备将来可用。

哪些实时时钟采用16引脚SOIC封装?

PT7C4337AC提供具有16引脚SOIC封装选项的可用时钟晶振。此套餐选项中的更多设备将来可用。

包装的尺寸是多少?

16引脚SOIC封装是标准的300密耳宽,16引脚SOIC封装。16引脚封装的尺寸为400milsx300密耳x100密耳。8引脚DFN4×4封装的尺寸为4mmx4mmx1mm

这个新套餐选项的好处是什么?

这些新套餐选项带来的好处包括:

•保证RTC和晶振的运行(适当的负载电容和ESR

•取消音叉晶体采购责任

•不关心印刷电路板(PC板)布局中的水晶问题

•添加通孔晶体无需额外的制造步骤

计时准确性有所改善吗?

由于寄生电容减小,PCB污染物泄漏减少以及晶振负载电容适当,因此精度可能会有轻微改进。器件数据手册规定了标称VCC和室温(25°C)下的预期晶体精度。

有特殊处理问题吗?

这些包装包含时钟晶体。可以使用取放设备,但应采取预防措施以确保避免过度冲击。应避免超声波清洁。对湿度敏感的包装在出厂时是干式包装的。必须遵守包装标签上列出的操作说明,以防止在回流过程中损坏。有关湿度敏感设备(MSD)的分类,请参阅IPC/JEDECJ-STD-020标准。

该包装的焊料回流是否有特殊要求?

可以使用符合JEDECJ-STD-020的回流曲线对封装进行回流。

包裹可以通过Reflow多少次?

回流焊接限制为三次(最大)。

封装是否符合RoHS标准或无铅(无铅)?

该封装已被认定为符合RoHS5/6标准的部件,可以免除压电设备中的铅。有关详细信息,请参阅我们的无铅信息页面。

是否有任何PC板布局指南?

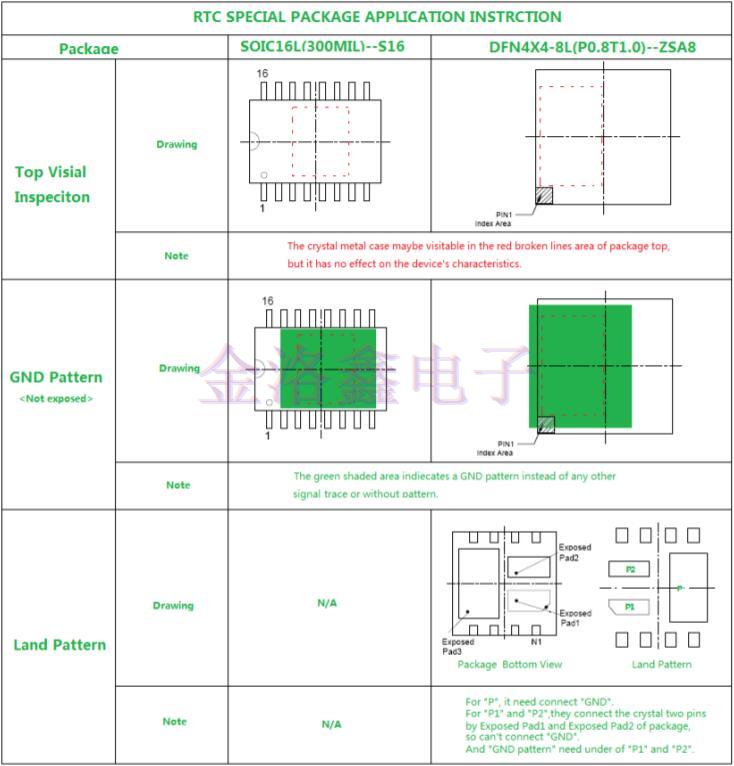

除非在SMD晶体封装和信号线之间放置接地层,否则建议在封装下没有信号走线。所有NC(无连接)引脚必须接地。
