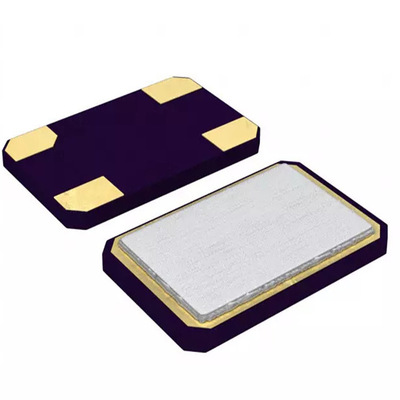

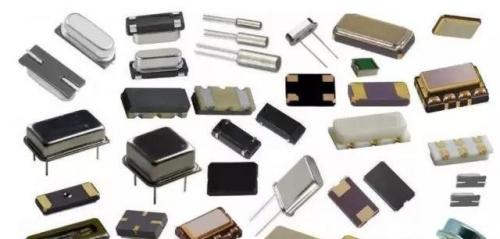

在当今数字化时代,电子设备无处不在,从我们日常使用的智能手机,电脑,到工业领域的精密仪器,通信基站,晶振都扮演着至关重要的角色.晶振,全称晶体振荡器,就如同电子设备的"心脏起搏器",通过石英晶体的压电效应产生稳定的时钟信号,为设备中的各种芯片和电路提供精准的时间基准,协调它们的工作节奏,确保整个系统有条不紊地运行.如果晶振出现故障或性能不佳,电子设备可能会出现运行不稳定,数据传输错误甚至无法正常工作等问题.当我们在为电子设备选择晶振时,常常会面临一个难题:在众多的晶振类型中,如何挑选出最适合的那一款？以Bliley晶振为例,CMOS和LVCMOS输出晶振就是很多工程师在选型时容易纠结的两款产品.它们看似相似,却在性能,应用场景等方面存在诸多差异.接下来,让我们深入了解一下这两款晶振,以便在选择时能够做出更明智的决策.CMOS晶振的工作原理与特性,CMOS晶振,即互补金属氧化物半导体晶振,其工作原理基于电压控制.通过在晶体两端施加电压,利用石英晶体的压电效应产生振荡,进而输出稳定的时钟信号.这种晶振的输出电平符合CMOS逻辑电平标准,高电平接近电源电压(常见为5V或3.3V),低电平接近0V,这使得它能与大多数数字电路直接兼容,无需额外的电平转换电路,大大简化了电路设计.CMOS晶振具有许多显著特性.在功耗方面,它的静态功耗极低,这一优势使其特别适合应用于电池供电的设备,比如智能手机,平板电脑,便携式医疗设备等,能够有效延长设备的电池续航时间.从抗噪声能力来看,CMOS晶振对高频噪声有一定的抑制能力,不过在一些对噪声要求极高的应用场景中,仍需要配合滤波器来进一步降低干扰,以确保信号的纯净度.在信号质量上,CMOS晶振输出信号的上升沿和下降沿快速且对称,有利于信号的高速传输,能够满足一些对时钟信号边沿特性要求较高的数字电路的需求.
CMOS晶振适用的典型场景,由于其特性,CMOS输出晶振在通用数字电路中应用广泛.在单片机系统里,CMOS晶振为单片机提供精准的时钟信号,协调单片机内部各个模块的工作时序,确保数据的准确处理和传输.许多工业控制领域的可编程逻辑控制器(PLC)也常采用CMOS晶振,保障PLC在复杂的工业环境中稳定运行,实现对各种工业设备的精确控制.对于那些对成本较为敏感的项目,CMOS晶振也是不错的选择.在一些家电控制板,如空调,冰箱,洗衣机的控制电路中,CMOS晶振以其较低的成本和稳定的性能,为家电的智能化控制提供了可靠的时钟基准,在满足功能需求的同时,有效控制了生产成本.在简单的工业控制器中,CMOS晶振同样能够发挥作用,以较低的成本实现设备的基本控制功能,提升工业生产的效率和自动化程度.
LVCMOS晶振的独特优势
LVCMOS晶振,即低电压互补金属氧化物半导体晶振,从名称就能看出它的一大显著特点,工作在低电源电压下,常见的工作电压有1.8V,2.5V和3.3V.这使得它在功耗方面表现极为出色,具有极低功耗晶振,比传统的CMOS晶振功耗更低,这对于那些对功耗要求严苛的应用场景来说,无疑是一大福音.在开关速度上,LVCMOS晶振也有着亮眼的表现,其开关速度通常较快,能够满足现代高速数字电路对时钟信号快速切换的需求.快速的开关速度意味着信号能够在更短的时间内完成状态转换,从而实现更高的数据传输速率和处理速度.在一些对时序要求极高的高速数据传输场景中,LVCMOS晶振的快速开关特性能够确保数据的准确传输,减少传输错误,提升系统的整体性能.此外,LVCMOS晶振的输出信号质量也较为出色,它能够输出清晰,稳定的时钟信号,信号的抖动和噪声都控制在较低水平,为数字电路提供了可靠的时间基准,有助于提高数字电路的稳定性和可靠性.
LVCMOS晶振的典型应用领域
鉴于LVCMOS晶振的特性,它在多个领域都有着广泛的应用.在电池供电设备中,如手机,平板电脑,智能手表等,LVCMOS晶振凭借其极低的功耗,能够有效延长设备的电池续航时间,让用户无需频繁充电,提升了设备的使用便利性和用户体验.在智能手机晶振中,LVCMOS晶振为手机的处理器,通信模块,存储芯片等提供精准的时钟信号,确保手机在运行各种应用程序,进行数据通信时能够稳定高效地工作.在高速数字电路领域,LVCMOS晶振更是不可或缺.像高速通信模块,计算机内存,高速接口电路等,都需要高速,低功耗的时钟信号来保证数据的快速准确传输.在5G通信基站的信号处理单元中,LVCMOS晶振能够提供高频,稳定的时钟信号,满足5G通信对高速数据传输和处理的需求,保障基站与终端设备之间的稳定通信.在计算机内存模块中,LVCMOS晶振为内存芯片提供时钟信号,协调内存的读写操作,提高内存的数据访问速度,从而提升计算机的整体运行性能.
CMOS与LVCMOS晶振的对比--电气特性对比

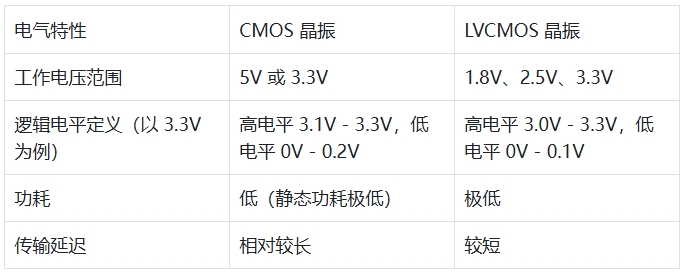

CMOS晶振和LVCMOS晶振在电气特性上存在一些关键差异,这些差异直接影响着它们在不同电路中的应用表现.在工作电压范围方面,CMOS晶振常见的工作电压为5V或3.3V,而LVCMOS晶振则主要工作在低电压环境下,常见的工作电压有1.8V,2.5V和3.3V.这使得LVCMOS晶振在低功耗设计中具有天然的优势,能够更好地适应对电源要求苛刻的应用场景.在逻辑电平定义上,两者也有所不同.CMOS晶振的高电平接近电源电压,低电平接近0V;以3.3V的CMOS晶振为例,其高电平通常在3.1V-3.3V之间,低电平在0V-0.2V之间.而LVCMOS晶振在不同工作电压下,逻辑电平也有相应的标准.1.8V的LVCMOS晶振,高电平一般在1.62V-1.8V之间,低电平在0V-0.18V之间.这些不同的逻辑电平定义,决定了它们与不同数字电路的兼容性.功耗是衡量晶振性能的重要指标之一.CMOS晶振的静态功耗极低,在未进行信号切换时,几乎不消耗电能,只有在状态转换时才会有少量电流通过.不过,相比之下,LVCMOS晶振的功耗更低,尤其是在低电压工作时,其功耗优势更加明显.在一些对功耗要求极为严格的电池供电设备中,如智能手环,蓝牙耳机等,LVCMOS晶振的低功耗特性能够显著延长设备的续航时间,提升用户体验.传输延迟也是两者的一个重要区别.CMOS晶振的传输延迟相对较长,这意味着信号从输入到输出需要花费一定的时间,在一些对时序要求不是特别严格的通用数字电路中,这种传输延迟不会对系统性能产生太大影响.而LVCMOS晶振由于其快速的开关速度,传输延迟较短,能够满足高速数字电路对时钟信号快速传输的需求,在高速通信,高速数据处理等领域具有明显优势.为了更直观地展示两者的差异,以下是一个简单的对比表格:
应用场景差异分析
基于上述电气特性的差异,CMOS晶振和LVCMOS晶振在应用场景上也各有侧重.CMOS晶振凭借其与大多数数字电路直接兼容的特性,在通用数字电路领域占据着重要地位.在常规的电子设备中,如智能家居控制系统,普通的电子玩具,办公设备等,CMOS晶振能够稳定地提供时钟信号,满足设备的基本运行需求,且由于其技术成熟,成本较低,成为了这些应用场景的首选.在一个简单的智能家居灯光控制系统中,使用CMOS晶振为控制芯片提供时钟信号,即可实现对灯光的开关,亮度调节等功能,既满足了系统对时钟精度的要求,又降低了成本.LVCMOS晶振则更适合应用于对功耗和速度要求较高的场景.在电池供电的移动设备中,如智能手机,平板电脑,智能手表等,LVCMOS晶振的低功耗特性能够有效延长电池续航时间,同时其快速的开关速度和较短的传输延迟,也能够满足这些设备对高速数据处理和通信的需求.在智能手机中,各种芯片如处理器,通信模块,图像传感器等都需要高精度,高速的时钟信号来保证数据的快速处理和传输,LVCMOS晶振正好能够满足这些要求,确保手机在运行各种应用程序,进行视频通话,数据下载等操作时,都能保持流畅稳定.在高速数字电路领域,如高速通信模块,计算机内存,高速接口电路等,LVCMOS晶振也是不可或缺的.在5G通信基站中,为了实现高速,大容量的数据传输,需要使用高频,低延迟的时钟信号,LVCMOS晶振能够提供稳定的高频时钟,确保基站与终端设备之间的通信稳定可靠.在计算机内存模块中,LVCMOS晶振为内存芯片提供精确的时钟信号,协调内存的读写操作,提高内存的数据访问速度,从而提升计算机的整体运行性能.
选择Bliley晶振CMOS或LVCMOS的考虑因素根据电路需求选择
在选择Bliley晶振的CMOS或LVCMOS时,首先要深入分析电路的具体需求,这是做出正确决策的关键.不同类型的电路对电压,速度,功耗等有着不同的要求,只有充分考虑这些因素,才能确保晶振与电路完美适配,使整个系统高效稳定地运行.对于一些通用数字电路,如简单的控制电路,低速数据处理电路等,对速度和功耗的要求相对较低,而更注重成本和兼容性.在这些电路中,CMOS晶振凭借其与大多数数字电路直接兼容的特性,以及较低的成本,成为了理想的选择.在一个普通的智能家居灯光控制电路中,使用CMOS晶振为控制芯片提供时钟信号,即可满足系统对时钟精度的基本要求,实现对灯光的开关,亮度调节等功能,同时还能有效控制成本.然而,在一些对速度和功耗要求极高的电路中,LVCMOS晶振则更具优势.在高速通信电路中,如5G通信模块,高速以太网接口等,需要快速传输大量的数据,这就要求时钟信号具有极短的传输延迟和快速的开关速度,以确保数据的准确传输.LVCMOS晶振能够满足这些严格的要求,其快速的开关速度和较低的传输延迟,使得它在高速通信领域得到了广泛应用.在5G通信基站的信号处理单元中,LVCMOS晶振为各种高速芯片提供精准的时钟信号,保障了基站与终端设备之间的稳定通信,实现了高速,大容量的数据传输.在电池供电的电路中,如手机,平板电脑,便携式医疗设备晶振等,功耗是一个至关重要的因素.这些设备通常需要长时间使用电池供电,因此对晶振的功耗要求极为严格.LVCMOS晶振由于工作在低电压下,具有极低的功耗,能够显著延长电池的续航时间,提升设备的使用便利性和用户体验.在智能手机中,LVCMOS晶振为手机的处理器,通信模块,存储芯片等提供时钟信号,在保证设备高性能运行的同时,有效降低了功耗,延长了电池使用时间.
考虑成本与兼容性
成本和兼容性也是选择Bliley晶振CMOS或LVCMOS时不可忽视的重要因素.这两个因素相互关联,需要综合考虑,以实现最优的系统设计.从成本角度来看,CMOS晶振通常具有较低的成本.这是因为CMOS技术成熟,生产工艺较为简单,使得CMOS晶振在市场上的价格相对亲民.对于一些对成本敏感的应用场景,如普通的消费电子产品,简单的工业控制器等,CMOS晶振能够在满足基本功能需求的前提下,有效控制成本,提高产品的市场竞争力.在一些低成本的电子玩具中,使用CMOS晶振作为时钟源,既能保证玩具的正常运行,又能降低生产成本,使得产品更具价格优势.LVCMOS晶振由于其工作在低电压下,需要更先进的制造工艺和技术,以确保在低电压环境下仍能保持良好的性能,这使得LVCMOS晶振的成本相对较高.在一些对成本要求不那么苛刻,但对性能要求极高的应用场景中,如高端智能手机,高性能计算机等,LVCMOS晶振的高性能优势能够弥补其成本较高的不足,为设备带来更出色的运行表现.在高端智能手机中,为了实现更快的数据处理速度和更低的功耗,通常会选择使用LVCMOS晶振,尽管成本有所增加,但却能显著提升手机的整体性能和用户体验.兼容性方面,CMOS晶振输出电平符合CMOS逻辑电平标准,能够与大多数数字电路直接兼容,无需额外的电平转换电路,大大简化了电路设计,降低了设计复杂度和成本.这使得CMOS晶振在通用数字电路中得到了广泛应用.在单片机最小系统中,CMOS晶振可以直接与单片机的时钟输入引脚相连,为单片机提供时钟信号,无需进行复杂的电平转换,方便快捷.LVCMOS晶振在与一些工作电压较高的传统数字电路连接时,可能需要进行电平转换,以确保信号的正确传输和识别.这就需要额外添加电平转换芯片或电路,增加了系统的成本和复杂度.在某些情况下,如果电路设计允许,也可以通过合理选择芯片和调整电路参数,实现LVCMOS晶振与其他电路的直接兼容,避免电平转换带来的麻烦.在一些专门设计的低功耗系统中,所有芯片都选择支持LVCMOS电平的型号,这样LVCMOS晶振就可以直接与其他芯片协同工作,无需电平转换.在选择Bliley晶振的CMOS或LVCMOS时,需要综合考虑成本和兼容性.如果应用场景对成本敏感,且对性能要求不是特别高,同时电路对兼容性要求较为宽松,那么CMOS晶振可能是更好的选择;如果应用场景对性能要求极高,且能够接受相对较高的成本,同时电路设计能够满足LVCMOS晶振的兼容性要求,那么LVCMOS晶振则更能发挥其优势.在实际的电路设计中,还需要根据具体的项目需求,预算以及技术难度等因素,进行全面的评估和权衡,以做出最适合的决策.
