TCXO温补晶体振荡器精准选型与应用指南

在卫星导航定位,5G/4G无线通信,工业物联网终端,自动化控制系统,精密测量仪器,车载智能电子,基站授时系统与高速数据传输设备中,时钟频率长期稳定性,极低温度漂移,低时序抖动,高抗环境干扰能力是决定整机性能精度,通信质量与长期运行可靠性的核心命脉.时钟作为电子设备的"时间基准心脏",一旦频偏超标,抖动过大,会直接引发设备功能异常.普通无源晶振,常规商用有源晶振(SPXO)结构简单,无任何温度补偿与稳定性优化设计,在环境温度波动,供电电压偏差,设备长期老化,湿热振动工况下会产生极大频率漂移,精度衰减严重,完全无法满足高精度设备的研发设计标准与可靠性验收要求,也是中高端设备高低温测试失效,长期售后故障的核心诱因之一.

TCXO温度补偿晶体振荡器(温补晶振)是目前全球电子产业中应用覆盖面最广,综合性价比最高,稳定性与可靠性最均衡的高精度固定频率基准时钟源.精准对标四大类主流晶振的性能短板:普通SPXO晶振无补偿,温漂大,精度低;VCXO压控晶振仅支持电压调频,无温度补偿,环境稳定性差;OCXO恒温晶振精度极致但体积大,功耗高,成本昂贵,量产适配性差.而TCXO温补晶振通过原厂专属多级智能温度补偿电路+高精度石英谐振晶片+应力优化封装架构,可实时动态抵消石英晶片随温度变化产生的固有频偏误差,从硬件底层解决晶振温漂问题,完美实现全温区超高频率稳定度,超低相位噪声,极低长期老化,低功耗,小体积,高一致性的多重核心优势,是当前民用高端,工业级,通信级精密设备固定基准时钟的最优量产选型方案.

目前国内晶振市场TCXO产品鱼龙混杂,大量低端杂牌,仿冒TCXO普遍存在参数虚标,补偿算法简陋,温度拐点漂移严重,批次一致性差,老化速率快,相位噪声基底过高等通病.这类低端TCXO仅能在常温静态环境下勉强达标,一旦进入-40℃低温,85℃高温或冷热交替工况,频率漂移会直接超标,同时长期使用后快速老化,频偏持续加剧.落地到设备应用中,会频繁出现GNSS设备搜星速度慢,定位漂移,定点不准,无线通信模块信号丢包,链路掉线,信噪比下降,工控设备时钟失步,程序运行紊乱,精密仪器测量误差超标等疑难隐性故障.此类故障隐蔽性极强,样机常温测试无异常,仅在可靠性测试与批量量产后期集中爆发,不仅严重拖延研发调试进度,导致项目验收失败,还会造成大批量产品返工返修,售后故障率飙升,给企业带来巨大的经济损失与品牌口碑影响.

深圳市金洛鑫电子有限公司作为IQD晶振品牌官方授权正规代理商,长期深耕高端精密时序器件领域,专注IQD全系TCXO温补晶振,VCXO压控晶振,OCXO恒温晶振,高频低相噪晶振的技术选型,方案适配,样品测试与批量供货.依托IQD原厂技术规范,海量工程落地经验与失效案例积累,特此发布完整版《TCXO温补晶体振荡器精准选型指南》,系统化拆解TCXO原理,核心参数,选型逻辑,场景匹配,常见误区与量产避坑方案,可直接作为企业研发选型标准,硬件设计参考,采购规范与产线工艺手册使用.技术咨询,样品申请,原厂规格书,批量采购对接:0755-27837162.

一,TCXO温补晶振定义与核心工作原理

TCXO全称TemperatureCompensatedCrystalOscillator,即温度补偿晶体振荡器,是一款搭载智能动态温度补偿系统,专为全温区高精度稳频设计的有源石英晶振.区别于普通SPXO有源晶振完全依赖石英晶片自然温度特性,无任何误差修正能力的短板,高端IQD高品质晶振TCXO内部集成高精度热敏电阻采集网络,专用ASIC补偿芯片,多级动态电压调节电路与低噪声振荡放大单元.器件工作过程中,采集单元会毫秒级实时捕捉环境与晶片工作温度变化,通过原厂精密补偿算法快速计算温度对应的频率偏移量,同步微调振荡电路负载参数与工作电压,精准抵消石英晶片因温度变化产生的固有频偏,从根源上压制温度漂移误差,最终实现全工作温区范围内频率高度稳定,无跳变,无拐点偏移的高精度输出效果.

IQD全系TCXO均采用原厂精选高精密角度切割,双面超抛光石英晶片,搭配低应力封装结构,低纹波稳压电路与迭代优化的多阶非线性温度补偿算法,彻底解决市面上普通温补晶振普遍存在的"低温大幅频偏,高温持续漂移,温度拐点跳变,冷热切换失稳"四大行业通病.所有IQDTCXO器件出厂前均经过逐颗-40℃~+85℃高低温循环测试,常温精准频率校准,72小时连续通电老化筛选,相位噪声与抖动精密检测,严苛的出厂品控体系赋予器件温漂极小,频率线性度高,时序输出稳定,信号杂散低,长期老化速率慢,批量参数一致性极强的核心品质,完全适配工业,通信,导航,仪器等高可靠应用场景.

从工程落地角度通俗解析两类晶振的核心差异:普通有源晶振属于"被动式器件",环境温度一旦波动,晶片谐振频率会随机漂移,设备基准时钟同步偏差持续扩大,直接导致设备定位失准,通信异常,时序紊乱,无法保障长期稳定工作.而IQDTCXO属于主动式智能稳频器件,具备实时温度感知,误差计算,动态纠偏的自主稳频能力,无论是-40℃极寒户外工况,+85℃高温密闭设备腔体环境,还是设备启停,昼夜温差,季节交替带来的频繁冷热温度切换场景,都能持续锁定精准基准频率,全程保障设备时钟零漂移,同步零丢步,信号零畸变,是目前中高端固定高精度时钟系统中性价比与可靠性最高的核心基准器件.

二,TCXO,VCXO,OCXO,SPXO四大晶振核心区别

在硬件研发选型过程中,绝大多数时序系统故障,均源于四大主流有源晶振(SPXO/TCXO/VCXO/OCXO)品类混淆,功能错配,性能错选.四类晶振定位,功能,优势,短板完全不同,选错型号要么造成性能过剩,成本浪费,要么精度不足,整机指标不达标,可靠性测试失败.以下为工程级精准差异化解析,帮助研发人员快速锁定适配型号:

1.SPXO普通有源晶振:基础固定频点有源晶振,无温度补偿电路,无电压调频功能,结构简单,成本低廉.全温区频率精度仅为±20~±50ppm,温度适应性差,温漂大,长期老化严重,时序稳定性弱.仅适用于普通消费电子,玩具,小家电,低速控制电路等对时序精度,同步稳定性无严苛要求的低端场景,严禁用于工业,通信,GPS导航晶振精密设备.

2.TCXO温补晶振(行业主力优选):内置智能多级温度补偿电路,无电压调频功能,专注固定频率高精度稳频.全温区频率精度可稳定控制在±0.5ppm~±2.5ppm级别,兼具低功耗,小体积,低老化,高性价比,高一致性的综合优势,无OCXO的高功耗高成本弊端,无SPXO,VCXO的温漂缺陷.完美适配绝大多数需要长期高精度固定时钟基准的场景,包含导航定位,无线通信,工业控制,智能车载,精密仪器,物联网高端终端等,是目前中高端设备量产的核心主力晶振.

3.VCXO压控晶振:核心优势为支持外部电压动态调频,可适配PLL锁相环路,实现频率追踪与相位同步,主要解决动态频率偏差问题.但VCXO无任何温度补偿机制,原生温度漂移极大,环境适应性差,长期稳频能力弱.仅适合需要动态频率校准,射频锁相追踪,时钟动态纠偏的射频通信,频率合成场景,完全不适合需要长期固定高精度守时,低温漂稳定运行的设备系统.

4.OCXO恒温晶振:内置微型恒温槽结构,通过恒定温度锁定晶片谐振状态,精度可达±0.01ppm级别,长期老化率极低,守时性能极致优异,是目前精度最高的晶振品类.但缺陷十分明显:体积庞大,功耗极高,发热量大,价格昂贵,生产周期长,无法适配小型化,低功耗,低成本量产设备.仅用于基站核心时钟,军工精密设备,高端科研仪器,国家级授时系统等超高可靠,超高精度的特殊场景.

选型极简核心口诀:固定高精度稳频选TCXO,动态调频锁相选VCXO,极致超高稳守时选OCXO,低成本普通时序选SPXO,四大品类各司其职,精准匹配可彻底规避时序系统选型故障.

三,TCXO九大核心选型参数(研发量产必看)

TCXO属于高精度功能性器件,绝非单一频率通用元器件,单纯匹配标称频率极易出现隐性性能不达标问题.研发量产选型必须综合核对标称频率,全温区频率稳定度,常温初始频差,相位噪声与时序抖动,长期老化率,工作供电电压,输出电平制式,工作温度范围,封装尺寸与功耗等级九大核心参数.九大参数相互制约,共同决定时钟系统的整体精度与可靠性,任意一项参数错配,等级不足,规格不兼容,都会直接导致设备高低温测试失效,5G通信应用晶振指标超标,定位精度偏差,长期运行故障频发,影响项目验收与批量量产.

1.标称频率

标称频率是设备时序系统的基准核心频点,是所有选型参数的基础前提,必须与电路设计需求严格一一精准对应,严禁相近频点随意替代.时序,射频,同步电路对基准频点敏感度极高,哪怕0.1MHz的微小频点偏差,都会造成时钟同步偏移,射频频段错位,信号解调异常,通信丢包等故障.IQDTCXO实现全场景全频段覆盖,包含工业时钟,民用通信,射频高频,导航授时全系列主流标准频点,常用频点涵盖:10MHz,12MHz,16MHz,20MHz,24.576MHz,25MHz,26MHz,30.72MHz,40MHz,50MHz,100MHz等,同时支持各类非标特殊频点定制,高频开样适配,可一站式满足各类精密设备的差异化时钟频率需求.

2.全温区频率稳定度(核心精度指标)

单位为ppm(百万分之一),数值越小代表频率温度漂移越小,器件精度越高,环境适应性越强,是TCXO最核心,最能区分器件等级与品质的关键指标,直接决定设备高低温可靠性测试是否达标.市面绝大多数低端TCXO仅标注常温精度,刻意隐瞒全温区漂移参数,是选型最大陷阱.

IQDTCXO严格按照工业,通信,导航等级划分精度规格,参数真实精准,无虚标,无隐性漂移,分级清晰适配不同场景:

常规工业级±2.5ppm:适配通用工业控制,普通物联网终端,常规车载设备,民用智能硬件,兼顾精度与量产成本,适配常规宽温工况.

高精度通信级±1.0ppm:适配无线通信模块,专网通信设备,工业精密测控,射频传输设备,保障通信链路稳定,信号纯净无杂波.

超高精密级±0.5ppm:适配GNSS卫星导航,高精度定位授时,基站时钟同步,高端精密测量仪器,极致压制温漂,保障长期定位精准,授时无误.

量产核心避坑要点:市面低价杂牌TCXO普遍存在参数虚标问题,标称±2.5ppm的产品,实际-40℃~85℃全温区漂移可达±8ppm以上,高低温环境下直接精度崩盘,导致设备可靠性测试批量失效,是研发量产高频故障源头.

3.初始频率准确度

初始频率准确度指设备常温25℃标准环境下,晶振出厂的基准频率偏差值,直接决定设备出厂初始时钟精度与整机参数一致性.低端TCXO出厂无精准校准,无逐颗筛选,常温初始频偏离散度极大,导致同批次设备出厂精度参差不齐,性能一致性差,后期校准成本极高.IQD小型化晶振原厂TCXO均采用单颗独立精准校准工艺,常温初始频差控制在极小范围,出厂参数高度统一,从源头保障批量设备精度一致性,无需后期逐台校准,大幅降低量产调试成本.

4.长期老化率

长期老化率是衡量晶振长期使用寿命与长效稳定性的核心参数,代表晶振长期通电运行,自然老化过程中的频率漂移速率,直接决定设备3年,5年甚至更长期的运行精度与免维护周期.市面上低端TCXO晶片应力大,电路稳定性差,封装密封性弱,年老化率普遍高达±2ppm以上,设备投入使用1-2年后就会出现明显频偏,引发定位漂移,通信掉线,时钟失步等售后故障,大幅提升设备售后维护成本.IQDTCXO采用低应力抛光晶片,高稳定振荡电路与气密防潮封装设计,年老化率低至±0.1ppm~±0.5ppm,长期频率衰减小,稳定性极强,可实现设备长期免校准稳定运行,大幅提升产品使用寿命与用户体验.

5.相位噪声与抖动

相位噪声与时序抖动是衡量晶振信号纯净度,时序精准度的核心关键指标,直接决定射频设备信噪比,通信误码率,高速数据传输稳定性与仪器测量精准度.相位噪声差,抖动大的晶振,输出信号杂波多,基底噪声高,会严重干扰射频信号接收与传输,导致通信信号失真,数据丢包,测量误差超标.IQDTCXO采用超低损耗石英晶片,阻抗匹配优化振荡架构与降噪电路设计,有效抑制高频杂散与时序抖动,噪声基底极低,信号纯净度高,完美适配无线射频,高速数字电路,精密测试设备,高频通信系统的严苛性能要求.

6.工作电压

IQDTCXO支持1.8V,2.5V,3.3V,5.0V多档位标准供电电压,其中3.3V为工业控制设备晶振通用主流电压,1.8V/2.5V适配低功耗小型化智能设备,5.0V适配传统工业工控设备.晶振工作电压必须与系统供电电压严格精准匹配,电压不兼容会直接导致晶振起振不稳,输出波形畸变,信号幅度不足,工作间歇性异常,时序输出错误等严重问题,研发设计阶段必须提前核对匹配,杜绝电压参数错配风险.

7.输出电平制式

主流输出电平分为CMOS,LVDS,LVPECL三大制式,三类输出电路架构,抗干扰能力,抖动性能完全不同,不可随意通用替代.CMOS为单端输出,具备低功耗,电路简洁,成本可控的优势,适配低速工控设备,普通时钟电路,常规智能终端等低速率,低干扰要求场景;LVDS,LVPECL为差分输出,拥有抗电磁干扰能力强,时序抖动极低,传输速率高,信号稳定性优异的核心优势,专门适配高频通信,高速数据传输,远距离时钟同步,高精度射频设备等严苛场景.IQD全系TCXO支持多输出制式按需选型,可精准匹配各类电路设计架构.

8.工作温度范围

IQDTCXO分为商用常温级(0℃~70℃)与工业宽温级(-40℃~85℃)两大温度规格.商用级仅适用于室内常温恒温,无温差波动的民用消费设备;而户外作业,车载设备,工控设备,通信基站,野外测控设备,高低温交替工况设备,必须选用IQD宽温工业级TCXO,可彻底规避低温起振困难,高温频偏超标,冷热切换失稳等可靠性问题,保障全工况稳定运行.

9.封装尺寸与功耗

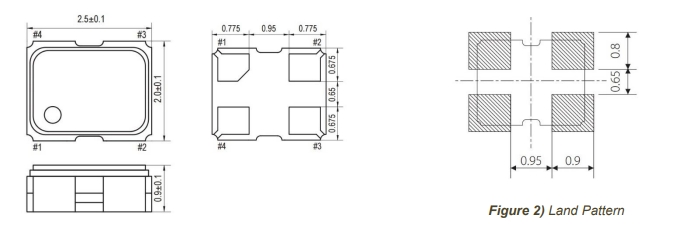

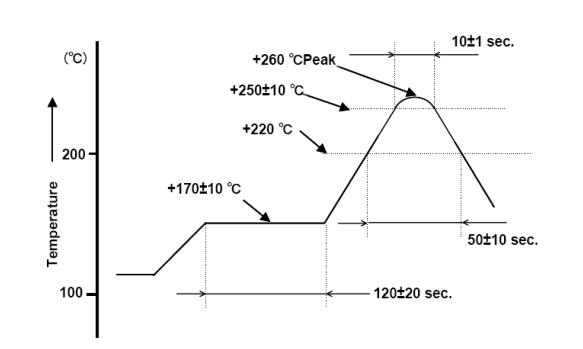

顺应当下电子设备小型化,轻薄化,低功耗,高密度集成的发展趋势,IQDTCXO全系采用标准化微型SMD贴片封装,主流尺寸包含3225表面贴装晶振,2520,2016,1612超小型规格,可完美适配高密度PCB布局,微型终端,便携设备的设计需求.同时产品细分常规功耗与超低功耗两个版本,超低功耗TCXO专门针对电池供电物联网终端,便携智能设备,无线传感终端,低功耗测控设备研发,在保障高精度稳频性能的前提下,最大限度降低设备整体功耗,实现精度,稳定性与续航能力的完美平衡.

四,行业细分精准选型方案(直接落地套用)

1.GNSS导航,定位,授时设备

GNSS北斗/GPS卫星导航,高精度定位,设备授时系统对时钟温漂,长期稳定性,老化率要求极致严苛,时钟精度直接决定设备定位精准度,搜星速度与授时准确性.设备常用普通晶振或低端TCXO,极易出现搜星慢,冷启动延迟,定位漂移,定点偏移,授时不准,昼夜时间偏差等问题.该类场景核心需求为极致低温漂,超低老化,全温区稳定,时序无漂移,优先选用IQD±0.5ppm~±1ppm超高精密TCXO,凭借原厂精准温度补偿技术与极低老化特性,全程锁定高精度基准频率,彻底解决导航定位各类精度问题,保障设备全天候精准定位,稳定授时.

2.无线通信,专网模块,射频设备

无线通信模块,专网通信设备,射频收发设备,微波通信系统对信号纯净度,时序稳定性,抗干扰能力要求极高,晶振相位噪声与抖动性能直接决定通信信噪比,误码率与链路稳定性.低端TCXO相位噪声高,杂波多,抖动大,极易造成通信信号失真,数据丢包,链路闪断,抗干扰能力弱等问题.该类场景核心需求为低相位噪声,低时序抖动,高信号纯净度,强抗干扰能力,优先选用IQD通信级低相噪TCXO,有效抑制射频杂散,提升通信信噪比,降低传输误码率,保障无线通信链路长期稳定不掉线.

3.工业控制,物联网,智能终端,车载设备

工业自动化控制,物联网智能终端,车载电子设备,智能家居硬件长期运行工况复杂,普遍存在温差波动大,振动频繁,湿热粉尘多,供电波动等复杂环境干扰,对晶振的环境适应性,稳定性,量产一致性要求极高.该类场景核心需求为宽温稳定,抗振动抗湿热,高性价比,批量一致性好,适配大规模量产,优先选用IQD工业级±2.5ppmTCXO,经过严苛工业级可靠性测试,可耐受复杂工况干扰,参数稳定无漂移,完美适配工业与车载设备批量量产需求,平衡产品性能与生产成本.

4.精密仪器,测量设备,医疗设备,高速传输设备

精密测量仪器,工业检测设备,高端医疗电子,高速数据传输设备对时序精度,信号纯净度,参数一致性要求极致严苛,微小的时钟漂移,时序抖动都会直接导致测量数据偏差,设备指标超标,检测结果失真.该类场景核心需求为超高精度,超低抖动,极低参数离散度,长期零漂移,高批次一致性,优先选用IQD高端精密低相噪TCXO,器件出厂经过逐颗精密筛选,老化校准与性能检测,批量参数差异极小,时序性能极致稳定,可充分保障仪器测量精准,医疗设备可靠,高速传输零误差,让设备长期指标稳定达标.

五,TCXO选型高频误区与量产避坑要点

误区1:只看标称常温精度,忽略全温区实际温漂:这是研发选型最高频,危害最大的误区.大量低端TCXO常温25℃环境下精度达标,性能正常,但在-40℃低温,85℃高温或冷热切换工况下,频率漂移会成倍超标,直接导致设备高低温可靠性测试失败,户外工况运行异常.选型必须以全温区频率稳定度参数为核心依据,坚决不以常温单点精度作为选型标准.

误区2:忽视长期老化率,只看短期性能:多数项目样机测试,新品验收仅测试短期性能,忽略晶振长期老化漂移问题.低端劣质TCXO短期使用性能正常,但老化速率极快,设备投入使用半年至一年后会陆续出现定位漂移,通信掉线,时钟失步,仪器精度下降等隐性故障,售后返修率持续攀升.高端量产设备,长期运行设备必须优先选用IQD低老化率原厂正品TCXO,从源头规避长期稳定性风险.

误区3:随意混用输出电平制式:CMOS单端输出与LVDS/LVPECL差分晶振输出电路架构,阻抗特性,抗干扰能力完全不兼容,绝对不可随意替代.高速射频电路,远距离传输电路误用CMOS单端输出,会导致抗干扰能力不足,时序抖动飙升,信号失真,传输异常;低速普通电路误用差分输出,会造成资源浪费,功耗过高,电路匹配紊乱,选型必须严格按照电路速率与场景需求匹配输出制式.

误区4:贪图低价选用散新,翻新,次品,仿冒TCXO:非原厂散新,翻新,拆机TCXO普遍存在内部晶片应力残留,封装气密性失效,补偿算法残缺,参数离散度极大,老化严重等原生缺陷.这类物料看似成本低廉,实则无品控,无筛选,无稳定性保障,批量使用后会出现大面积设备性能不稳定,故障频发,是量产项目最大的品质隐患,坚决不建议中高端设备选用.

六,IQD原厂TCXO核心优势

IQD作为全球知名高端精密时序器件品牌,深耕石英晶振研发,设计,制造数十年,拥有成熟的晶片切割工艺,自研温度补偿算法,精密电路设计与严苛的出厂品控体系,在工业控制,无线通信,卫星导航,精密仪器,高端医疗等领域拥有极佳的市场口碑与行业认可度.IQD原厂TCXO对比市面普通国产,杂牌TCXO拥有五大不可替代的核心竞争优势,完美适配高端设备量产需求:

1.自研多级精密温度补偿算法:区别于普通单级补偿方案,IQD采用多级非线性动态补偿技术,可精准覆盖全温区温度变化,杜绝温度拐点漂移,频率跳变问题,全温区频率曲线平滑稳定,无隐性频偏误差.

2.超低相位噪声,超低时序抖动:采用超精密双面抛光低损耗石英晶片与降噪优化振荡电路,有效抑制高频杂散与基底噪声,信号纯净度远超行业通用标准,大幅提升设备通信质量与测量精度.

3.极低长期老化率,长效稳定:低应力晶片加工工艺+高稳定电路架构+气密防潮封装,大幅延缓器件老化速率,长期频率漂移极小,设备可实现数年免校准稳定运行,大幅降低售后维护成本.

4.极强的批量一致性:全系产品出厂经过逐颗老化,高低温循环,参数校准,性能筛选,整批器件参数离散度极低,无批量性能偏差,完美适配大规模工业化量产,杜绝批量品质异常.

5.工业级高可靠耐候设计:采用高强度陶瓷封装,气密防护结构,具备优异的抗振动,抗冲击,抗湿热,抗电磁干扰能力,可长期稳定运行于工业野外,车载,高低温交变等复杂恶劣工况,环境适配性极强.
