5G基站的心脏起搏器NDK晶振OCXO

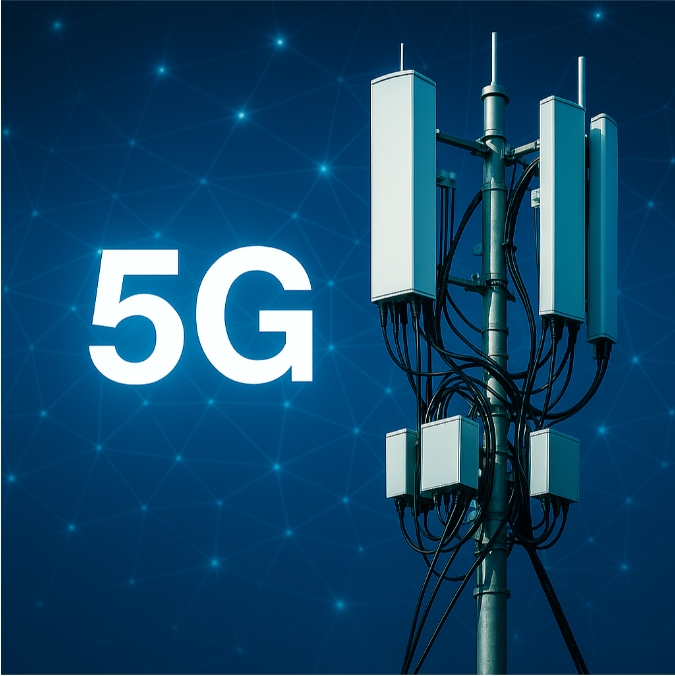

在当今数字化时代,5G技术无疑是最具变革性的力量之一.随着5G网络的快速部署,我们的生活正发生着翻天覆地的变化.从智能手机的飞速上网体验,到工业生产的智能化升级,5G的身影无处不在.而这一切的背后,5G基站晶振作为关键基础设施,正默默地支撑着整个5G网络的运行,成为连接未来的重要纽带.5G,即第五代移动通信技术,与前几代移动通信技术相比,具有"高速率,低延迟,广连接"的显著特性.5G的超高传输速率,理论上峰值速率可达10Gbps,是4G的100倍,这使得用户能够在极短的时间内下载高清电影,大型游戏等大容量文件,以往需要数分钟甚至更长时间才能完成的下载任务,在5G网络下仅需短短几秒,大大提升了用户的使用体验.超低时延也是5G的一大亮点,其端到端时延可低至1毫秒,这对于自动驾驶,远程医疗,工业控制等对时延要求极高的应用场景来说,至关重要.在自动驾驶中,车辆需要实时接收并处理来自周围环境的信息,如前方车辆的距离,行驶速度,交通信号灯状态等,5G的超低时延能够确保车辆及时做出准确的驾驶决策,避免交通事故的发生;在远程医疗领域,医生可以通过5G网络实时操控手术器械,为远在千里之外的患者进行手术,低时延保证了手术操作的精准性和流畅性,使远程手术成为可能.此外,5G具备强大的连接能力,能够支持每平方公里内100万台设备的连接,是4G的50倍以上,这为物联网的发展提供了坚实的基础,使得智能家居,智能城市,智能工厂等万物互联的场景得以实现,各类智能设备如传感器,摄像头,家电等都能通过5G网络连接在一起,实现数据的实时交互和共享.5G基站作为5G网络的关键节点,承担着无线信号的收发,数据的传输与处理等重要任务.它就像是5G网络的"触角",将5G信号覆盖到各个角落,为用户提供稳定,高速的网络连接.5G基站的广泛建设和高效运行,是5G技术得以广泛应用的前提和保障.目前,全球范围内都在积极推进5G基站的建设,我国在5G基站建设方面更是走在了世界前列,截至2025年6月底,中国5G基站总数达到455万个,5G网络已覆盖全国主要城市和大部分乡镇,为经济社会的数字化转型提供了强大的支撑.5G基站的重要性不言而喻,而在其内部,有一个关键元件起着不可或缺的作用,那就是NDK晶振OCXO.
晶振家族:通信世界的幕后英雄
在通信领域,晶振虽小,却扮演着极为关键的角色,堪称通信世界的幕后英雄.晶振,即晶体振荡器,是一种能够产生高精度,高稳定频率信号的电子元件,其工作原理基于石英晶体的压电效应.当在石英晶体的两个电极上施加交变电压时,晶片会产生机械振动,同时晶片的机械振动又会产生交变电场,当外加交变电压的频率达到某一特定值时,就会发生压电谐振,从而输出稳定的频率信号.晶振的种类丰富多样,根据不同的分类标准,可分为多种类型.按功能和实现技术,晶振可分为普通晶体振荡器(SPXO),TCXO温度补偿晶振,压控晶体振荡器(VCXO)和恒温晶体振荡器(OCXO)等.普通晶体振荡器结构简单,成本低,但频率稳定度相对较低,主要应用于对频率精度要求不高的普通电子设备中,如一些简单的消费电子产品的时钟电路.温度补偿晶体振荡器则通过附加的温度补偿电路,来减少温度变化对频率的影响,其频率稳定度优于普通晶体振荡器,常用于对温度稳定性有一定要求的通信设备,电子测量仪器等,像手机中的射频电路,就会用到温补晶振来确保信号频率在不同温度环境下的稳定.压控晶体振荡器可以通过外部控制电压使振荡频率发生变化,这一特性使其在需要频率调制的场合,如无线通信中的频率合成器中发挥着重要作用,能够根据通信需求灵活调整频率.而我们的主角NDK晶振OCXO,即恒温晶体振荡器,在晶振家族中更是以高精度,高稳定性著称.它将石英晶体放置在恒温槽中,通过精密的温度控制,使晶体始终工作在最佳温度状态,从而最大限度地减少温度对频率的影响,实现了极高的频率稳定度.NDK作为一家在晶振领域具有卓越声誉的企业,其生产的OCXO凭借先进的技术和严格的质量控制,在众多应用场景中表现出色,尤其是在对频率稳定度要求极为苛刻的5G基站中,发挥着不可或缺的关键作用.
NDK晶振OCXO:恒温守护频率稳定

工作原理:温度与频率的精密平衡
NDK晶振OCXO的工作原理基于对温度的精确控制,以实现频率的高度稳定.其核心在于恒温槽技术,通过构建一个独立的恒温环境,将石英晶体谐振器与外界温度变化隔离开来.在OCXO内部,石英晶体谐振器,温度感知单元(如NTC热敏电阻),温度补偿电路及加热单元集成于密封金属腔体(即"恒温烘箱")内.当外界温度发生变化时,温度感知单元会迅速检测到温度的波动,并将温度信号传递给温度补偿电路.补偿电路根据预设的温度-频率特性曲线,计算出需要调整的温度值,然后控制加热单元的工作状态,对恒温槽进行加热或散热,使恒温槽内的温度始终保持在晶体的最佳工作温度点,通常为60℃-85℃,具体取决于晶体切割工艺.在这个恒定的温度环境下,石英晶体谐振器能够稳定地工作,从而最大程度地削减温度变化导致的频率漂移,输出极为稳定的频率信号.例如,在一个典型的NDK晶振OCXO恒温振荡器中,当环境温度从25℃突然升高到40℃时,NTC热敏电阻检测到温度上升,温度补偿电路立即做出响应,降低加热单元的功率,使恒温槽内的温度保持在晶体的零温度系数点附近,确保晶振输出频率的稳定性,频率偏差控制在极小的范围内,如±5ppb(十亿分之一).这种精密的温度控制机制,就像为晶振打造了一个稳定的"避风港",使其不受外界温度干扰,始终保持频率的稳定输出.
性能优势:卓越稳定,低噪高效
NDK晶振OCXO相较于其他晶振,具有诸多显著的性能优势,使其成为5G基站等高端应用的理想选择.高精度是NDK晶振OCXO的一大突出优势.其频率稳定性通常可达±0.1ppb-±50ppb(双炉/单炉),远远高于普通晶振.在5G基站中,精确的频率基准对于信号的同步和传输至关重要,OCXO的高精度能够确保基站之间以及基站与终端设备之间的信号准确无误地传输,减少信号误差和干扰,从而保证5G网络的高速,稳定运行.例如,在5G网络的大规模MIMO(多输入多输出)技术中,需要多个天线同时发送和接收信号,这就要求各个天线的信号频率高度一致,OCXO的高精度能够满足这一严格要求,提高数据传输的效率和可靠性.低相位噪声也是NDK晶振OCXO的重要特性.相位噪声是指信号在传输过程中由于各种干扰因素导致的相位随机波动,低相位噪声意味着信号更加纯净,稳定.在5G通信中,信号的相位准确性直接影响到数据的解调和解码,如果相位噪声过大,会导致误码率增加,影响通信质量.日本NDK晶振OCXO通过优化电路设计和采用高品质的元器件,有效地降低了相位噪声,为5G基站提供了稳定,干净的时钟信号,保障了数据传输的准确性和可靠性,使5G网络能够实现高速,低延迟的数据传输,满足用户对于高清视频,虚拟现实,智能驾驶等对数据传输质量要求极高的应用需求.高可靠性是NDK晶振OCXO在5G基站中得以广泛应用的关键因素之一.5G基站通常需要长时间稳定运行,工作环境复杂多变,可能面临高温,高湿,强电磁干扰等恶劣条件.NDK晶振OCXO采用了严格的质量控制标准和先进的制造工艺,其内部结构经过精心设计和优化,能够有效抵抗外界环境因素的影响.例如,恒温槽采用低热导率的金属材料制作,如钛合金,不锈钢等,既保证了良好的保温性能,又具备较高的机械强度,能够抵御一定程度的机械振动和冲击;同时,内部的石英晶体谐振器经过特殊处理,具有较强的抗老化能力,加上严格的密封工艺,烘箱内部填充惰性气体(如氮气),防止石英晶体电极氧化,大大提高了OCXO的可靠性和使用寿命,确保在各种复杂环境下都能稳定工作,减少了基站的维护成本和停机时间,为5G网络的持续稳定运行提供了有力保障.
在5G基站中的关键作用
构建频率基石:稳定信号之源,在5G基站复杂的通信架构中,NDK晶振OCXO犹如基石,为基站构建起稳定的频率基准,是生成稳定射频信号的核心所在.5G通信采用了高频段,如毫米波频段(24.25GHz-52.6GHz)以及中频段(Sub-6GHz),这些高频段通信对信号频率的稳定性和精度提出了前所未有的严苛要求.OCXO凭借其卓越的频率稳定性,能够为5G基站的射频模块提供精准,稳定的振荡频率.在基站发射信号过程中,稳定的射频信号确保了信号在空气中传播时的准确性和一致性,使终端设备能够准确无误地接收信号.例如,在城市密集区域,大量的5G设备同时与基站进行通信,如果基站发射的射频信号频率不稳定,信号在传输过程中就会出现失真,衰减等问题,导致用户设备无法正常接收信号,出现通信中断,信号弱等情况.而NDK晶振OCXO输出的稳定频率信号,就像为基站发射的信号装上了"稳定器",无论在何种复杂环境下,都能保证信号的高质量传输,让用户享受到高速,稳定的5G网络服务,满足高清视频实时播放,虚拟现实(VR)/增强现实(AR)沉浸式体验等对网络信号要求极高的应用场景需求.
实现精准同步:基站协作的"指挥家"
在5G网络中,多基站协同工作是实现广泛覆盖和高效通信的关键.而基站之间的精准时间同步,则是确保多基站网络协调工作的核心要素,NDK晶振OCXO在其中扮演着"指挥家"的重要角色.
5G网络的大规模MIMO(多输入多输出)技术,通过在基站端使用多个天线同时发送和接收信号,大大提高了频谱效率和数据传输速率.然而,这一技术要求各个天线之间的信号具有极高的时间同步精度,否则会导致信号干扰和冲突,降低通信质量.同时,载波聚合技术通过将多个不同频段的载波聚合在一起,增加了传输带宽,提升了数据传输速度,但同样对基站之间以及基站与终端之间的时间同步精度提出了亚微秒级的严格要求.OCXO能够为基站提供高精度晶振的时钟信号,作为时间同步的基准.各基站通过全球定位系统(GPS)或北斗卫星获取时间基准后,OCXO的稳定时钟信号确保了基站内部时钟的准确性和连续性,使得基站在发送和接收信号时能够保持严格的时间同步.以车联网场景为例,自动驾驶车辆需要与周边基站以及其他车辆进行实时的数据交换,通过OCXO保障的精准时间同步,车辆能够准确判断其他车辆的位置,行驶速度和行驶状态,从而实现安全,高效的自动驾驶.如果基站间的时间同步出现误差,车辆接收到的信号就会出现延迟或错误,导致自动驾驶系统做出错误决策,引发严重的安全事故.NDK晶振OCXO的高精度时间同步功能,为5G网络的多基站协作提供了可靠保障,使得整个5G网络能够高效,稳定地运行.
提升通信质量:低噪抗扰保清晰
相位噪声是衡量晶振频率信号纯度的重要指标,它表示信号在相位上的随机波动.在5G通信中,信号需要经过复杂的调制,解调等处理过程,低相位噪声对于提高信号的解调灵敏度,降低误码率至关重要.特别是在密集的无线通信环境中,周围存在大量的电磁干扰,如其他无线通信模块应用的信号干扰,工业设备产生的电磁辐射等,低相位噪声的晶振能够更好地抵抗这些干扰,保证信号的质量.NDK晶振OCXO通过优化电路设计,采用高品质的晶体材料以及先进的制造工艺,有效地降低了相位噪声.在5G基站中,OCXO输出的低相位噪声时钟信号,为信号的调制,解调过程提供了稳定的参考,减少了相位噪声对信号解调的干扰,从而提高了通信的可靠性和数据传输速率.例如,在5G网络采用的高阶调制技术,如256QAM(正交幅度调制),1024QAM中,信号的星座点之间的距离较小,对相位噪声非常敏感.如果晶振的相位噪声过大,在信号解调时就容易出现误判,导致误码率增加,影响通信质量.而NDK晶振OCXO的低相位噪声特性,能够确保信号在解调过程中准确还原,降低误码率,实现高速,低延迟的数据传输,让用户在观看高清视频时不会出现卡顿,加载缓慢等问题,享受流畅的网络体验.

应用案例与行业影响
在全球众多5G基站建设项目中,NDK晶振OCXO已得到广泛应用,并取得了显著成效.以我国某大型5G基站建设项目为例,该项目覆盖多个城市,旨在构建一个高速,稳定的5G网络,满足当地日益增长的通信需求.在项目中,大量采用了NDK晶振OCXO作为基站的频率基准源.在项目实施过程中,技术人员对使用NDK晶振OCXO的基站进行了长期的性能监测.数据显示,基站的频率稳定性得到了极大提升,频率偏差始终控制在极小的范围内,满足了5G网络对频率精度的严格要求.在复杂的城市环境中,这些基站能够稳定地为用户提供高速的网络服务,用户的下载速率平均达到了1Gbps以上,上传速率也能稳定在100Mbps左右,无论是观看高清视频,进行在线游戏还是开展视频会议,都能保持流畅,几乎没有出现卡顿现象,用户体验得到了显著改善.
在某国际大都市的5G网络建设中,由于城市高楼林立,信号传播环境复杂,对基站的信号稳定性和抗干扰能力提出了极高的挑战.当地运营商采用了搭载NDK晶振OCXO的5G基站设备,通过OCXO提供的稳定频率信号和低相位噪声特性,基站有效地克服了信号干扰和衰减问题,实现了对城市核心区域的全面覆盖,为当地的智能交通,远程医疗,工业互联网等应用提供了可靠的网络支持.在智能交通领域,基于5G网络的车联网系统得以稳定运行,车辆与基站之间的通信顺畅,交通信号灯的实时调控,车辆的智能导航等功能都得到了精准实现,大大提高了城市交通的运行效率,减少了交通拥堵和事故发生率.
对5G网络性能提升的推动作用
NDK晶振OCXO的应用,从多个方面有力地推动了5G网络性能的提升.在网络覆盖方面,OCXO的高精度和高稳定性确保了基站信号的稳定传输,使得5G网络的覆盖范围得以扩大,信号穿透能力增强,即使在偏远山区,地下室等信号较弱的区域,也能实现良好的网络覆盖,让更多用户能够享受到5G网络带来的便捷.在信号质量方面,低相位噪声的OCXO有效降低了信号的干扰和失真,提高了信号的解调灵敏度,使得5G网络能够在复杂的电磁环境中保持高质量的通信,减少了信号中断和掉话现象,为用户提供了更加稳定,可靠的通信服务.在数据传输速率方面,OCXO为5G基站的高速数据传输提供了坚实保障.在大规模MIMO技术和载波聚合技术的支持下,5G网络能够实现更高的数据传输速率,而OCXO的稳定频率信号确保了这些技术的有效实施,使得用户能够体验到前所未有的高速数据下载和上传速度,满足了高清视频,虚拟现实,云计算等对数据传输速率要求极高的应用需求.
5G基站的心脏起搏器NDK晶振OCXO

NZ1612SH	12MHZ	NSC5152A	NZ1612SH-12.000MHZ-NSC5152A	1.6x1.2
NZ1612SH	12.288MHZ	NSC5152A	NZ1612SH-12.288MHZ-NSC5152A	1.6x1.2
NZ1612SH	13MHZ	NSC5152A	NZ1612SH-13.000MHZ-NSC5152A	1.6x1.2
NZ1612SH	16MHZ	NSC5152A	NZ1612SH-16.000MHZ-NSC5152A	1.6x1.2
NZ1612SH	19.2MHZ	NSC5152A	NZ1612SH-19.200MHZ-NSC5152A	1.6x1.2
NZ1612SH	20MHZ	NSC5152A	NZ1612SH-20MHZ-NSC5152A	1.6x1.2
NZ1612SH	24MHZ	NSC5152A	NZ1612SH-24MHZ-NSC5152A	1.6x1.2
NZ1612SH	25MHZ	NSC5152A	NZ1612SH-25MHZ-NSC5152A	1.6x1.2
NZ1612SH	26MHZ	NSC5152A	NZ1612SH-26MHZ-NSC5152A	1.6x1.2
NZ1612SH	40MHZ	NSC5152A	NZ1612SH-40MHZ-NSC5152A	1.6x1.2
NZ1612SH	48MHZ	NSC5152A	NZ1612SH-48MHZ-NSC5152A	1.6x1.2
NZ1612SH	50MHZ	NSC5152A	NZ1612SH-50MHZ-NSC5152A	1.6x1.2
NZ1612SH	52MHZ	NSC5152A	NZ1612SH-52MHZ-NSC5152A	1.6x1.2
NZ1612SH	80MHZ	NSC5152A	NZ1612SH-80MHZ-NSC5152A	1.6x1.2
NZ1612SH	12MHZ	NSC5152B	NZ1612SH-12MHZ-NSC5152B	1.6x1.2
NZ1612SH	12.288MHZ	NSC5152B	NZ1612SH-12.288MHZ-NSC5152B	1.6x1.2
NZ1612SH	13MHZ	NSC5152B	NZ1612SH-13MHZ-NSC5152B	1.6x1.2
NZ1612SH	16MHZ	NSC5152B	NZ1612SH-16MHZ-NSC5152B	1.6x1.2
NZ1612SH	19.2MHZ	NSC5152B	NZ1612SH-19.2MHZ-NSC5152B	1.6x1.2
NZ1612SH	20MHZ	NSC5152B	NZ1612SH-20MHZ-NSC5152B	1.6x1.2
NZ1612SH	24MHZ	NSC5152B	NZ1612SH-24MHZ-NSC5152B	1.6x1.2
NZ1612SH	25MHZ	NSC5152B	NZ1612SH-25MHZ-NSC5152B	1.6x1.2
NZ1612SH	26MHZ	NSC5152B	NZ1612SH-26MHZ-NSC5152B	1.6x1.2
NZ1612SH	40MHZ	NSC5152B	NZ1612SH-40MHZ-NSC5152B	1.6x1.2
NZ1612SH	48MHZ	NSC5152B	NZ1612SH-48MHZ-NSC5152B	1.6x1.2
NZ1612SH	50MHZ	NSC5152B	NZ1612SH-50MHZ-NSC5152B	1.6x1.2
NZ1612SH	52MHZ	NSC5152B	NZ1612SH-52MHZ-NSC5152B	1.6x1.2
NZ1612SH	80MHZ	NSC5152B	NZ1612SH-80MHZ-NSC5152B	1.6x1.2
NZ1612SH	12MHZ	NSC5152C	NZ1612SH-12MHZ-NSC5152C	1.6x1.2
NZ1612SH	12.288MHZ	NSC5152C	NZ1612SH-12.288MHZ-NSC5152C	1.6x1.2
NZ1612SH	13MHZ	NSC5152C	NZ1612SH-13MHZ-NSC5152C	1.6x1.2
NZ1612SH	16MHZ	NSC5152C	NZ1612SH-16MHZ-NSC5152C	1.6x1.2
NZ1612SH	19.2MHZ	NSC5152C	NZ1612SH-19.2MHZ-NSC5152C	1.6x1.2
NZ1612SH	20MHZ	NSC5152C	NZ1612SH-20MHZ-NSC5152C	1.6x1.2
NZ1612SH	24MHZ	NSC5152C	NZ1612SH-24MHZ-NSC5152C	1.6x1.2
NZ1612SH	25MHZ	NSC5152C	NZ1612SH-25MHZ-NSC5152C	1.6x1.2
NZ1612SH	26MHZ	NSC5152C	NZ1612SH-26MHZ-NSC5152C	1.6x1.2
NZ1612SH	40MHZ	NSC5152C	NZ1612SH-40MHZ-NSC5152C	1.6x1.2
NZ1612SH	48MHZ	NSC5152C	NZ1612SH-48MHZ-NSC5152C	1.6x1.2
NZ1612SH	50MHZ	NSC5152C	NZ1612SH-50MHZ-NSC5152C	1.6x1.2
NZ1612SH	52MHZ	NSC5152C	NZ1612SH-52MHZ-NSC5152C	1.6x1.2
NZ1612SH	80MHZ	NSC5152C	NZ1612SH-80MHZ-NSC5152C	1.6x1.2
NZ1612SH	12MHZ	NSC5152D	NZ1612SH-12MHZ-NSC5152D	1.6x1.2
NZ1612SH	12.288MHZ	NSC5152D	NZ1612SH-12.288MHZ-NSC5152D	1.6x1.2
NZ1612SH	13MHZ	NSC5152D	NZ1612SH-13MHZ-NSC5152D	1.6x1.2
NZ1612SH	16MHZ	NSC5152D	NZ1612SH-16MHZ-NSC5152D	1.6x1.2
NZ1612SH	19.2MHZ	NSC5152D	NZ1612SH-19.2MHZ-NSC5152D	1.6x1.2
NZ1612SH	20MHZ	NSC5152D	NZ1612SH-20MHZ-NSC5152D	1.6x1.2
NZ1612SH	24MHZ	NSC5152D	NZ1612SH-24MHZ-NSC5152D	1.6x1.2
NZ1612SH	25MHZ	NSC5152D	NZ1612SH-25MHZ-NSC5152D	1.6x1.2
NZ1612SH	26MHZ	NSC5152D	NZ1612SH-26MHZ-NSC5152D	1.6x1.2
NZ1612SH	40MHZ	NSC5152D	NZ1612SH-40MHZ-NSC5152D	1.6x1.2
NZ1612SH	48MHZ	NSC5152D	NZ1612SH-48MHZ-NSC5152D	1.6x1.2
NZ1612SH	50MHZ	NSC5152D	NZ1612SH-50MHZ-NSC5152D	1.6x1.2
NZ1612SH	52MHZ	NSC5152D	NZ1612SH-52MHZ-NSC5152D	1.6x1.2
NZ1612SH	80MHZ	NSC5152D	NZ1612SH-80MHZ-NSC5152D	1.6x1.2
NZ1612SH	12MHZ	NSC5103A	NZ1612SH-12MHZ-NSC5103A	1.6x1.2
NZ1612SH	12.288MHZ	NSC5103A	NZ1612SH-12.288MHZ-NSC5103A	1.6x1.2
NZ1612SH	13MHZ	NSC5103A	NZ1612SH-13MHZ-NSC5103A	1.6x1.2
NZ1612SH	16MHZ	NSC5103A	NZ1612SH-16MHZ-NSC5103A	1.6x1.2
