CTS系列139OCXO提供了稳定性准确性和相位噪声性能
标准化的数据传输协议,如同步光网络(SONET)和同步数字体系(SDH),允许多个数字信号(如语音,视频或数据)被复用(即组合)并同步长距离传输.这要求所有网络元素紧密协同工作,通过使用具有必要精度和稳定性的共同时钟参考来实现这一点,以满足第一层标准.
然而,在整个网络中,需要设置为公共时间源的本地时间参考,因为它们将在连接到公共时钟丢失的情况下保持各个设备同步.如果没有本地时间参考,网络时间在任何信号保持期间将迅速失去准确性,导致错误和数据丢失.第三层E是SONET和SDH网络中本地时间源的准确性,稳定性和保持标准,例如石英基的炉控晶体振荡器(OCXO振荡器)可以实现这一标准.虽然OCXO不如原子钟或GPS准确,但它完全有能力在下游网络设备中保持时间,即使在延长的保持期间也是如此.同时,它们的价格远低于基于铯和铷的时钟,使其成为需要第三层E性能的应用的理想选择.

139OCXO系列是如何工作的？
139OCXO系列是基于石英的时钟振荡器,它利用内部烤箱来严格控制其石英谐振器的温度.由于石英晶体是压电材料,当暴露在电场中时,它可以被制成以特定频率振动,从而提供一个稳定的频率输出,可以作为时间参考.然而,石英晶体的频率对温度敏感,这意味着环境温度的变化可能会导致频率漂移.
OCXO通过将石英晶体密封在一个内部炉子中来规避这个问题,保持晶体在最佳温度下,以满足所需的频率输出.当环境温度变化时,炉子会相应地补偿这种变化,从而在整个-40到85℃的环境温度范围内保持内部温度在设定点±1℃以内.这一特性使得OCXO成为所有可用的基于石英的定时设备中最稳定和精确的,能够达到Stratum3E标准的稳定性和精度.
此外,在内部烤箱中对石英晶体谐振器进行热稳定处理有助于降低运行过程中可能出现的相位噪声.温度波动减少,振荡器因此经历的短期相位偏移也会相应减少,从而降低相位噪声,提高信号质量.低相位抖动性能晶振产生也是Stratum3E标准的一个重要指标,是区分它与其较不严格的Stratum3对应标准的一个决定性因素.
139OCXO系列提供什么？

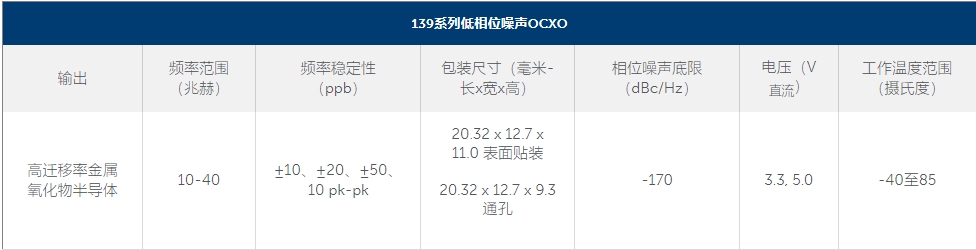

CTS的139OCXO系列专为满足Stratum3E标准的操作需求而设计.它可以校准到九个标准频率中的任何一个,范围从10到30.72MHz,但应要求,也可以适应从10到40MHz的自定义频率.
在稳定性方面,139OCXO系列在整个工作温度范围内提供真正的Stratum3E性能,峰对峰值达到10ppb.它还可以根据应用需求进行定制,以适应更窄的温度范围或更大的稳定性漂移.
然而,真正使139OCXO系列与众不同的是其出色的相位噪声性能.热稳定石英谐振器,CTS精心切割的高机械品质因数晶体以及振荡器电路放大器和平衡器都贡献了一个典型的相位噪声底噪水平,即-170dBc/Hz.
为了适应独特的系统架构并最大化设计自由度,139系列可以以表面贴装解决方案或DIL通孔封装的形式获得.这两种版本尺寸都很小,并且都提供3.3或5.0VDC的电源电压选项.

SONET,SDH和基于分组的网络
CTS晶振的139系列OCXO是SONET,SDH和基于数据包的网络元素的理想频率控制选择,这些网络元素需要满足稳定性,准确性和相位噪声性能的Stratum3E标准的本地时间参考.这可能包括加/减复用器(ADM),数字交叉连接系统(DCS),同步供应单元(SSU)以及其他下游设备,它们需要在连接丢失和长时间保持期间与网络的主时钟同步,同时还需要时间冗余.对于这些应用,139系列OCXO将提供一个稳定,准确且持久的本地频率控制手段,这将减少相位噪声干扰的有害影响,从而获得更清晰的信号
测试与测量设备

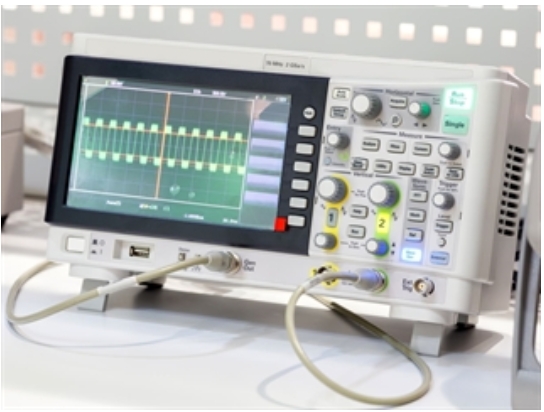

139系列低相位噪声OCXO将提高实验室和制造环境中使用的精密测试设备的性能,例如信号发生器,频率计数器和频谱分析仪.它提供超稳定时序和最小的抖动,从而实现准确的测量和干净的信号生成.对于高速串行接口测试,射频组件表征和振荡器验证等应用至关重要,139系列将在生产和实验环境中确保可靠且可重复的结果,其中时序和频率准确性是关键.
雷达和射频系统
低相位噪声的OCXO,如139系列,是雷达和类似射频系统中的关键组件,信号清晰度和时间精度直接影响性能.在雷达中,它将确保稳定的参考频率,用于准确的目标检测,减少杂波和更清晰的分辨率.低相位噪声最小化信号失真并提高动态范围,这对于跟踪快速移动或远距离物体至关重要.这些振荡器还支持在例如航空电子和监视系统中的可靠操作,其中频率稳定性和低抖动对于处理弱或快速变化的信号至关重要.
