EPSON晶体,压控晶振,VG-4512CA晶振,X1G0036910021晶振
频率：80~200MHZ

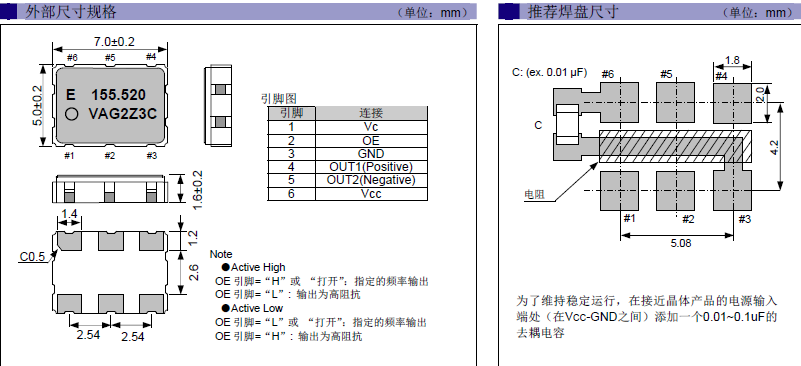

尺寸：7.0*5.0mm
并创出将其复合而成的模块,为成为不可缺少的企业而迈进至今.伴随信息化社会的进程,现在晶振元器件已被广泛应用于各种电子设备以及家电产品之中,日趋重要. 爱普生拓优科梦（Epson — yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件;同时,融合爱普生集团的半导体与软件技术增添便于使用、能让顾客更体验到利用价值的“解决方案”.通过上述工作,我们将为社会的发展以及实现更舒畅的未来而竭诚奉献.
在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已.爱普生晶振以32.768KHZ晶振称霸晶振行业,主要消费在手机,PCB,等电子产品.同时爱普生以提供原子钟的精准振荡器知名业界.仅此在音叉振子和振荡器还远远达不到爱普生本身的要求.他们要求的是在元器件占领NO1.
EPSON晶体,压控晶振,VG-4512CA晶振,X1G0036910021晶振,贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。
小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.
|
爱普生晶振规格 |
VG-4512CA晶振 |
|
驱动输出 |
LV-PECL |
|
常用频率 |
80~200MHZ |
|
工作电压 |
+3.3V（代表値） |
|
静态电流 |
（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO输出电压 |
0.8Vp-p min. |
|
TCXO输出负载 |
（10kΩ//10pF) ±10％ |
|
常规温度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
频率温度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
爱普生日产有源压控兆赫兹晶振型号列表：
爱普生日产有源压控兆赫兹晶振编码列表：
Model
Frequency
Frequency stability
LxWxH
Output Wave
Frequency Control Range
Temperature
Frequency tolerance
25°C Aging
I[Max]
VG-4231CB
10.000000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
VG-4231CB
79.075000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
VG-4231CB
40.965000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
VG-4231CB
25.000000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
VG-4512CA
148.351600 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
148.500000 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
VG-4512CA
122.880000 MHz
GHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
Product Number
Model
Frequency
Frequency stability
LxWxH
Output Wave
Frequency Control Range
Temperature
Frequency tolerance
25°C Aging
I[Max]
X1G0028610013
VG-4231CB
10.000000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
X1G0028610024
VG-4231CB
79.075000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
X1G0028610042
VG-4231CB
40.965000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
X1G0028610051
VG-4231CB
25.000000 MHz
GGCZ
5.00 x 3.20 x 1.20 mm
CMOS
+/-100 ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 10 mA
X1G0036910021
VG-4512CA
148.351600 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
X1G0036910022
VG-4512CA
148.500000 MHz
JHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-20 to 70 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
X1G0036910034
VG-4512CA
122.880000 MHz
GHCT
7.00 x 5.00 x 1.60 mm
LV-PECL
N/A ppm
-40 to 85 °C
+/-50 ppm
Included in frequency tolerance
≤ 60 mA
同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。EPSON晶体,压控晶振,VG-4512CA晶振,X1G0036910021晶振
7050晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。EPSON晶体,压控晶振,VG-4501CA晶振,X1G0037710002晶振
所有进口晶振和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。
驱动能力:驱动能力说明振荡晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流，Re表示晶体单元的有效电阻，而且 Re=R1（1+Co/CL）.EPSON晶体,压控晶振,VG-4512CA晶振,X1G0036910021晶振
测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量LV-PECL输出振荡器频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定OSC贴片晶振振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
角色的分量与参考值:在7050m有源晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
