TXC晶振,VCXO晶振,BK晶振,BK-622.080MBE-T晶振

频率:100~700MHZ

尺寸:7.0*5.0mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体振荡器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

      TXC晶振,VCXO晶振,BK晶振,BK-622.080MBE-T晶振,有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题。在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数。

       贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

        台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、石英晶体振荡器(Oscillator) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。

       TXC晶振目前专业从事这些类别的产品:进口晶振(32.768kHz,基本兆赫,高精度的兆赫,汽车级)愿景宣言:矢志提供信息、通讯、光电、汽车产业频率控制组件所需之各项应用产品,并于2015年达成两百亿之营业目标,同时成为全球石英晶体产业经营绩效最好公司之一以及石英产业的前三大。

TXC晶振规格

BK晶振

驱动输出

LV-PECL

常用频率

100~700MHZ

工作电压

+3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz) +1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6 (After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

台产TXC压控石英进口晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
BJ Active VCXO 161.1328MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BJ Active VCXO 166.6286MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BJ Active VCXO 187.5MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BK Active VCXO 622.08MHz ±50ppm -40°C ~ 85°C 99mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BK Active VCXO 669.32658MHz ±50ppm -40°C ~ 85°C 99mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BK Active VCXO 622.08MHz ±50ppm -40°C ~ 85°C 99mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BK Active VCXO 669.32658MHz ±50ppm -40°C ~ 85°C 99mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
台产TXC压控石英进口晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
BJ-161.1328MCE-T TXC CORPORATION BJ Active VCXO 161.1328MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BJ-166.6286MCE-T TXC CORPORATION BJ Active VCXO 166.6286MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BJ-187.500MCE-T TXC CORPORATION BJ Active VCXO 187.5MHz ±50ppm -40°C ~ 85°C 80mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BK-622.080MBE-T TXC CORPORATION BK Active VCXO 622.08MHz ±50ppm -40°C ~ 85°C 99mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BK-669.32658MBE-T TXC CORPORATION BK Active VCXO 669.32658MHz ±50ppm -40°C ~ 85°C 99mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BK-622.080MCE-T TXC CORPORATION BK Active VCXO 622.08MHz ±50ppm -40°C ~ 85°C 99mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)
BK-669.32658MCE-T TXC CORPORATION BK Active VCXO 669.32658MHz ±50ppm -40°C ~ 85°C 99mA - Surface Mount 6-SMD, No Lead 0.276" L x 0.197" W (7.00mm x 5.00mm) 0.059" (1.50mm)

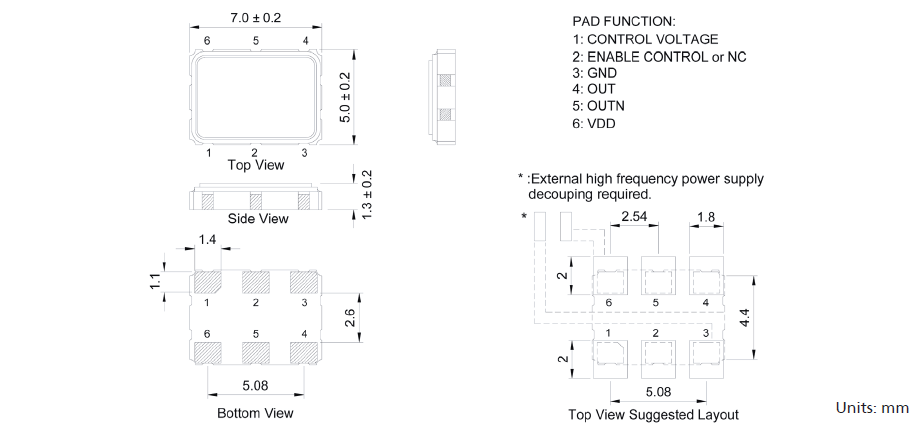

TXC_BK_7_5 LVPECL VCXO

      机械振动的影响:当金属面晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。TXC晶振,VCXO晶振,BK晶振,BK-622.080MBE-T晶振

       晶振产品使用每种产品时,请在进口晶振规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。

       晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了7050晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。

           此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过有源六脚石英晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。TXC晶振,VCXO晶振,BK晶振,BK-622.080MBE-T晶振

20181212163831

           振荡电路的检查方法:振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过压控晶体振荡器限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

       接触振荡电路:探针不影响图2,因为缓冲器的输出是通过7050mm六脚贴片晶体输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

20181212163818

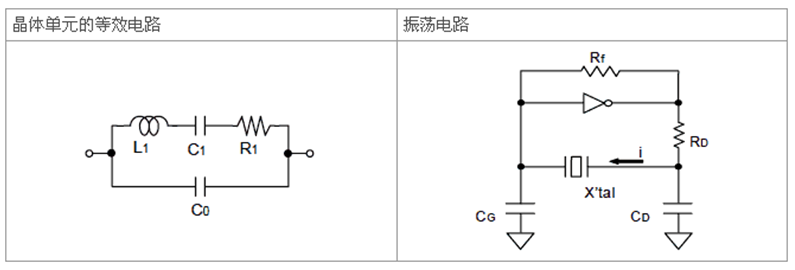

          驱动能力:驱动能力说明低抖动晶振振荡晶体单元所需电功率,其计算公式如下:驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流,Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL).

20181212163938
