EPSON晶体,有源晶振,SG-771PCD晶振,X1G0028210009晶振
频率：80~175MHZ

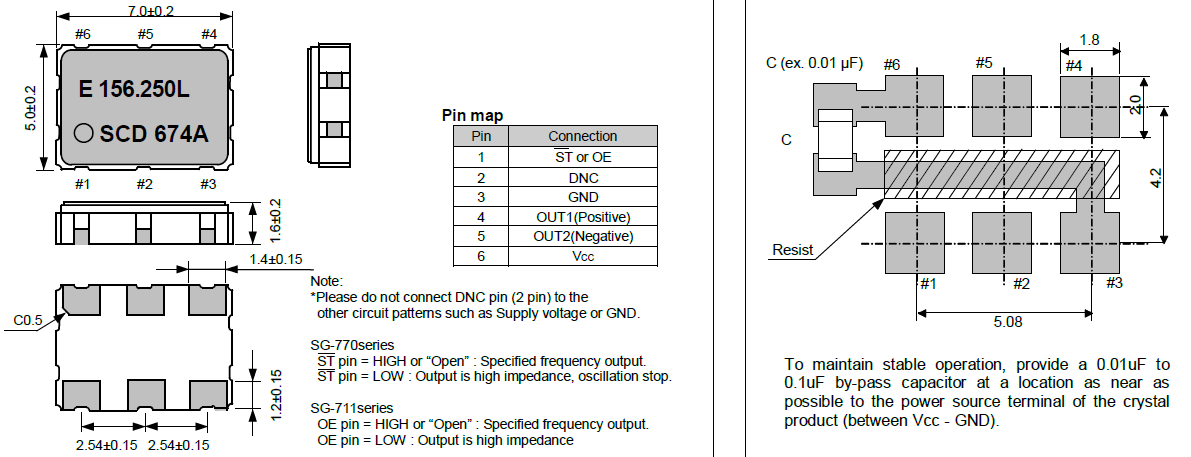

尺寸：7.0*5.0mm
爱普生株式会社爱普生拓优科梦,（EPSON — YOCOM）1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产贴片振荡器,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.
日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件（苏州）有限公司】 爱普生拓优科梦（Epson Toyocom）是精工爱普生株式会社与爱普生（中国）有限公司共同投资成立的有限责任公司（外商合资）.目前注册资本2500万美金.现员工人数:1500人.主要从事压电石英晶振系列产品的生产,投资初期主要生产32.768KHZ系列产品,从2009年起32.768K系列产品转向马来西亚量产.苏州爱普生工厂就以生产高端的石英晶体振荡器为主,普通石英晶体谐振器为辅.
EPSON晶体,有源晶振,SG-771PCD晶振,X1G0028210009晶振,石英晶振在选用晶片时应注意温度范围、晶振温度范围内的频差要求，贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高。对于晶振的条片，长边为 X 轴，短边为 Z 轴，面为 Y 轴。对于圆片晶振，X、Z 轴较难区分，所以石英晶振对精度要求高的产品（如部分定单的 UM-1），会在 X 轴方向进行拉弦（切掉一小部分），以利于晶振的晶片有方向的装架点胶，点胶点点在 Z 轴上。保证晶振产品的温度特性。
小型贴片晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.
|
爱普生晶振规格 |
SG-771PCD晶振 |
|
驱动输出 |
LV-PECL |
|
常用频率 |
80~175MHZ |
|
工作电压 |
+3.3V （代表値） |
|
静态电流 |
（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） |
|
TCXO输出电压 |
0.8Vp-p min. |
|
TCXO输出负载 |
（10kΩ//10pF) ±10％ |
|
常规温度偏差 |
±20/30/50×10-6 (After 2 reflows) |
|
频率温度偏差 |
±30×10-6/-40℃～+85℃ |
|
±50×10-6/-55℃～+125℃（オプション） |
爱普生日产有源兆赫兹晶振型号列表：
爱普生日产有源兆赫兹晶振编码列表：
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
122.880000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-770SDD
150.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
SG-771PCD
156.253906 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.258600 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-10 to 70 °C
+/-25 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
SG-771PCD
161.132800 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
Product Number
Model
Frequency
LxWxH
Output Wave
Ope Temperature
Freq. Tol.
I [Max]
25°C Aging
Aging2
Symmetry
X1G0023610008
SG-770SDD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610012
SG-770SDD
125.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-20 to 70 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610103
SG-770SDD
122.880000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0023610105
SG-770SDD
150.000000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-50 ppm
≤ 90.0 mA
+/-5ppm
45 to 55 %
X1G0028210009
SG-771PCD
156.253906 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210010
SG-771PCD
156.258600 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-10 to 70 °C
+/-25 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210107
SG-771PCD
156.250000 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
X1G0028210109
SG-771PCD
161.132800 MHz
7.00 x 5.00 x 1.80 mm
LV-PECL
-40 to 85 °C
+/-30 ppm
≤ 70.0 mA
Included in Frequency tolerance First years
40 to 60 %
金属面晶振自动安装和真空化引发的冲击会破坏产品特性并影响这些产品。请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对晶振特性产生影响。条件改变时,请重新检查安装条件。同时,在安装前后,请确保石英晶振产品未撞击机器或其他电路板等。EPSON晶体,有源晶振,SG-771PCD晶振,X1G0028210009晶振
每个封装类型的注意事项所有进口振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。
同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的贴片石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
驱动能力:驱动能力说明晶体单元所需电功率，其计算公式如下：驱动能力 (P) = i2?Re其中i表示经过晶体单元的电流.EPSON晶体,有源晶振,SG-771PCD晶振,X1G0028210009晶振
晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在大型有源石英晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过高频率贴片晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
负载电容:如果振荡电路中负载电容的不同，可能日本进口晶振导致振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。
