UCE4031035LK015000-24MDK,Pletronics振荡器,削峰正弦波输出晶振,UCE4温补晶振

频率：24MHz

尺寸：3.20 x 2.50mm

UCE4031035LK015000-24MDK,Pletronics振荡器,削峰正弦波输出晶振,UCE4温补晶振 UCE4031035LK015000-24MDK 是 Pletronics 的 UCE4 温补晶振，可输出削峰正弦波。它能精准输出 24MHz 频率，为电子设备提供稳定时钟信号。借助温补技术，能有效应对温度变化，保证频率稳定。削峰正弦波输出减少了谐波干扰，提升了信号纯净度。紧凑设计便于安装集成。广泛应用于GPS、WiMAX、Wi-Fi、Wi-LAN、手机、宽带接入、点对点无线电、地震勘探、无线通信、基站、测试设备等对频率稳定性和信号质量要求高的领域，有助于提高设备性能和可靠性，是高精度电子系统的理想时钟源。

订购热线：0755-27837162

JLX-1 UCE4031035LK015000-24MDK,Pletronics振荡器,削峰正弦波输出晶振,UCE4温补晶振

在对频率稳定性和信号纯净度要求极高的电子应用场景中，Pletronics 的 UCE4031035LK015000-24MDK 振荡器表现卓越。它是一款 UCE4 系列的温补晶振，具备削峰正弦波输出特性。先进的温补技术是其核心亮点，能实时感知环境温度变化，并迅速对输出频率进行精准调整，确保在不同温度条件下都能输出稳定的 24MHz 频率，有效减少了温度波动对频率的影响。削峰正弦波输出方式，使得信号波形更加纯净，谐波干扰大幅降低。这一特性在对信号质量要求严苛的通信、测量等领域尤为重要，能显著提高设备的性能和可靠性。其紧凑的设计便于集成到各类电路板中，无论是在基站设备、测试仪器，还是其他高精度电子设备里，都能为系统提供稳定且纯净的时钟信号，保障设备稳定运行。

Pletronics. Inc 是一家美国专业从事石英晶体谐振器（Crystal Resonators）、振荡器（Oscillators）及频率控制元件设计、生产与销售的领先制造商。自1970年成立以来，公司始终以高精度、高可靠性和定制化能力为核心竞争力，服务于全球通信、工业自动化、医疗设备、航空航天及消费电子等高端领域。Pletronics晶振以技术创新与严苛品控为核心，持续为全球客户提供精准、可靠的频率控制解决方案，助力电子系统在复杂环境中实现卓越性能。

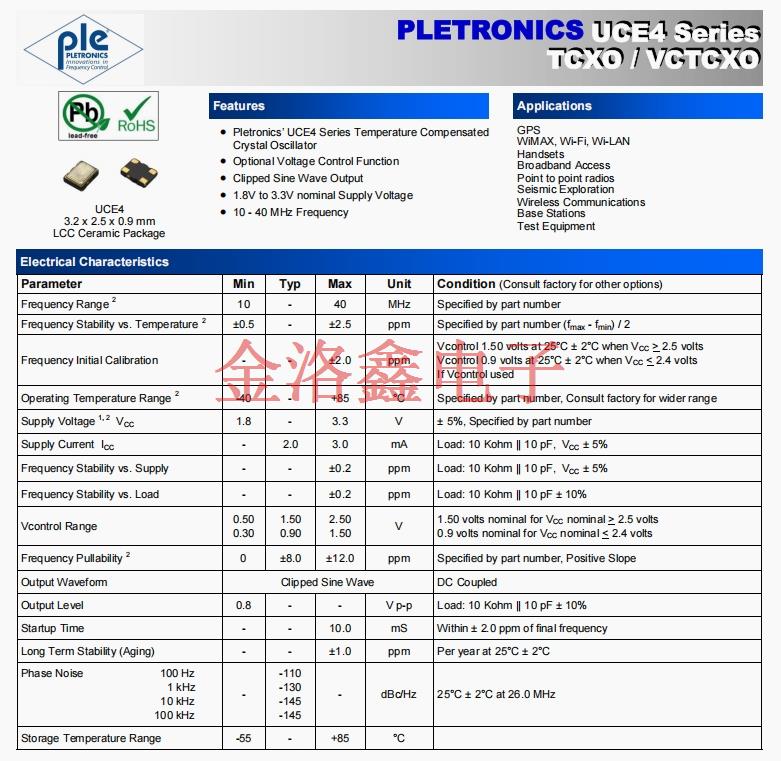

JLX-2 UCE4031035LK015000-24MDK,Pletronics振荡器,削峰正弦波输出晶振,UCE4温补晶振

Parameter	Min	Typ	Max	Unit	Condition (Consult factory for other options)
Frequency Range 2	10	-	40	MHz	Specified by part number
Frequency Stability vs. Temperature 2	±0.5	-	±2.5	ppm	Specified by part number (f max - fmin) / 2
Frequency Initial Calibration	-	-	±2.0	ppm	Vcontrol 1.50 volts at 25°C ± 2°C when VCC > 2.5 volts Vcontrol 0.9 volts at 25°C ± 2°C when VCC < 2.4 volts IfVcontrol used
Operating Temperature Range 2	-40	-	+85	°C	Specified by part number, Consult factory for wider range
Supply Voltage 1, 2 VCC	1.8	-	3.3	V	± 5%, Specified by part number
Supply Current ICC	-	2.0	3.0	mA	Load: 10 Kohm	10 pF, VCC ± 5%
Frequency Stability vs. Supply	-	-	±0.2	ppm	Load: 10 Kohm	10 pF, VCC ± 5%
Frequency Stability vs. Load	-	-	±0.2	ppm	Load: 10 Kohm \|\| 10 pF ± 10%
Vcontrol Range	0.50 0.30	1.50 0.90	2.50 1.50	V	1.50 volts nominal for VCC nominal > 2.5 volts 0.9 volts nominal for VCC nominal < 2.4 volts
Frequency Pullability 2	0	±8.0	±12.0	ppm	Specified by part number, Positive Slope
Output Waveform	Clipped Sine Wave				DC Coupled
Output Level	0.8	-	-	V p-p	Load: 10 Kohm \|\| 10 pF ± 10%
Startup Time	-	-	10.0	mS	Within ± 2.0 ppm of final frequency
Long Term Stability (Aging)	-	-	±1.0	ppm	Per year at 25°C ± 2°C
Phase Noise 100 Hz 1 kHz 10 kHz 100 kHz	-	-110 -130 -145 -145	-	dBc/Hz	25°C ± 2°C at 26.0 MHz
Storage Temperature Range	-55	-	+85	°C

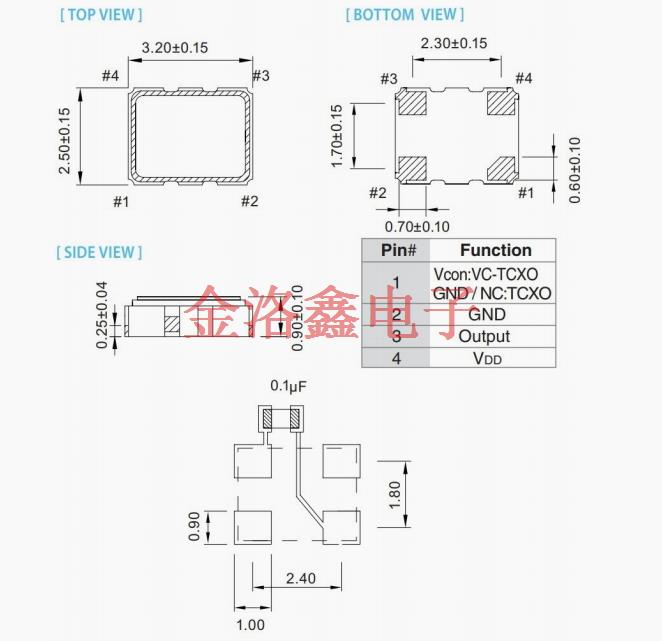

JLX-3 UCE4031035LK015000-24MDK,Pletronics振荡器,削峰正弦波输出晶振,UCE4温补晶振

JLX-4

UCE4031035LK015000-24MDK,Pletronics振荡器,削峰正弦波输出晶振,UCE4温补晶振

所有产品的共同点
1、抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
2、辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
3、化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
4、粘合剂
请勿使用可能导致有源晶振产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
5、卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
6、静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
