Pletronics晶振,3225贴片振荡器,LV44F晶振

频率：13.500MHz~170.000MHz

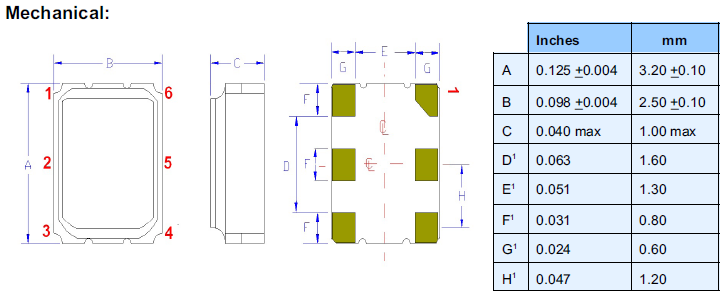

尺寸：3.2*2.5*1.0mm

有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS 集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15 µA以下,编带包装方式可对应自动搭载及IR回流焊接(无铅对应).

订购热线：0755-27837162

Pletronics晶振公司成立于1979年，有30多年的工程和制造经验，一流质量的声誉——一流的oem和CEMs供应商的首选供应商。快速响应——对工程和销售咨询的当日响应,亚洲、欧洲和北美的制造业,国际工程、物流和销售支持,设计创新的记录，有竞争力的价格和更短的交货期。我们的目标是能够在切割贴片晶振上制造超过300MHz的基本模式,开始制造PECL和LVDS振荡器。
Pletronics晶振致力于环境保护,包括预防污染.在石英晶体振荡器,有源晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.3225差分有源晶振,LVDS石英晶体振荡器,LV44F晶振

JLX-1

PLE-2

Pletronics晶振,3225贴片振荡器,LV44F晶振.3.2*2.5mm六脚金属面SMD型石英晶体振荡器，采用LVDS差分输出方式，标准电源电压是+2.5V，编带包装方式,可对应自动高速贴片机自动焊接,及IR回流焊接（无铅对应）,为无铅产品,超小型,质地轻.已实现低相位噪声,低电压,低消费电流和高稳定度,产品被广泛应用到集成电路,程控交换系统,无线发射基站.
Pletronics晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。

JLX-2

RB-2

Pletronics晶振	标示	LV44F晶振	晶振基本信息对照表
标准范围	f0	13.500MHz~170.000MHz
電源電圧	Vcc	＋3.3V
输出电流	Icc	3.5 mA max.	Vcc=3.3V
频率负载	L_CMOS	15pF	LVDS出力
标准频率偏差	f_tol	±20、±25、±50×10-6 max.	初期偏差、周波数温度特性、電源、負荷変動特性、経時変化(1年、＋25℃時)
输出电压	V	VOH:Vcc×90% min.VOL:Vcc×10% max.
对称	SYM	40%～60%	50% Vcc
标准时间	tr/tf	12 ns max.(1.8～80MHz)	10%Vcc～90%、L_CMOS=15pF

JLX-3

RB-3

lv44fg 3.3v 3225 LVDS

JLX-4

RB-4

抗冲击
有源贴片晶振可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致石英晶体性能受到损害，因此应避免照射。3225差分有源晶振,LVDS石英晶体振荡器,LV44F晶振
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口石英晶体振荡器或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致SMD晶振所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用无源晶振。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。Pletronics晶振,3225贴片振荡器,LV44F晶振
静电
过高的静电可能会损坏有源晶体，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。

JLX-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的贴片有源晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。3225差分有源晶振,LVDS石英晶体振荡器,LV44F晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法3225有源晶体振荡器输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。Pletronics晶振,3225贴片振荡器,LV44F晶振
