爱普生晶振,贴片晶振,TSX-6035晶振,进口石英谐振器

频率:10~32MHZ

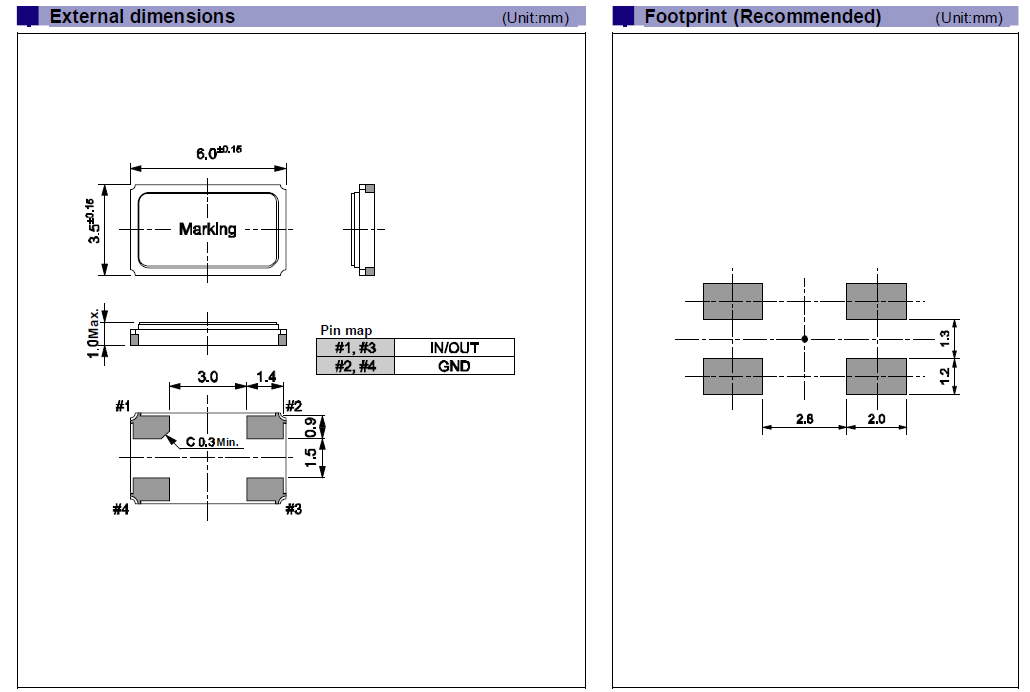

尺寸:6.0*3.52mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应金属谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

        爱普生晶振品牌系列千赫子的石英贴片晶振,目前占据了中国市场进口晶25%的份额,品牌质量,货期,品种,品质是广大用户有目共睹,从MC-146晶振最早期从MP4,MP3收音机模块启用开始,在到国内外各大知名品牌手机,最后应用到国内山寨手机市场,几乎占据80%的手机行业晶振类别,产品本身特点是体积小,耐高温,稳定性能高,排带包装,应用自动贴片方便.爱普生晶振小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
     爱普生株式会社爱普生拓优科梦,(EPSON — YOCOM)1942年成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.智能平板电脑谐振器,M级6.0*3.52mm四脚晶体,TSX-6035晶振

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

        爱普生晶振,贴片晶振,TSX-6035晶,进口石英谐振器,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从10MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
     累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。智能平板电脑谐振器,M级6.0*3.52mm四脚晶体,TSX-6035晶振

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

爱普生晶振

单位

tsx-6035晶振

石英晶振基本条件

标准频率

f_nom

10~32MHZ

标准频率

储存温度

T_stg

-40°C  +85°C

裸存

工作温度

T_use

-20°C  +75°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW  100μW

频率公差

f_— l

±10 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±10× 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

9pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±1× 10-6 / year Max.

+25°C,第一年

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

       这些晶振知识介绍是指,SMD无源晶振在产品上线之后发生不良品或者没反应的情况下,自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作,请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。爱普生晶振,贴片晶振,TSX-6035晶振,进口石英谐振器
     我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号,如果没有信号输出,请按照步骤1-1到1-4步执行检查。如果有从石英晶振(XOUT)的输出端子的输出信号,而是从在终端(辛)输出没有信号,请检查石英晶振体以下step1-5到步骤1-6。
     你可以先把晶体卸载下来并测试晶振的频率和负载电容,看看他们是否能振动,也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司,我们检测分析之后告诉你结果。如果有下列情况发生,SMD晶振不起振,首先你先查看你产品上使用的负载电容CL是否对,是否跟你的线路相匹配,或者是晶振的精度是否符合你的要求,或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话,我们将需要进行等效电路测试。比如等效电路测试如下:智能平板电脑谐振器,M级6.0*3.52mm四脚晶体,TSX-6035晶振

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

        振荡频率测量:必须尽可能地测量安装在电路上的无源高精度晶体的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。爱普生晶振,贴片晶振,TSX-6035晶振,进口石英谐振器
     接触振荡电路:探针不影响图2,因为缓冲器的输出是通过6035贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

        此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过进口无源贴片晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振

        负载电容:如果振荡电路中负载电容的不同,可能导致进口晶体谐振器振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

智能平板电脑谐振器,M级6.0*3.52mm四脚晶体, TSX-6032晶振
