Raltron晶振,贴片晶振,H10SA晶振,无源进口晶振

频率:8~65MHZ

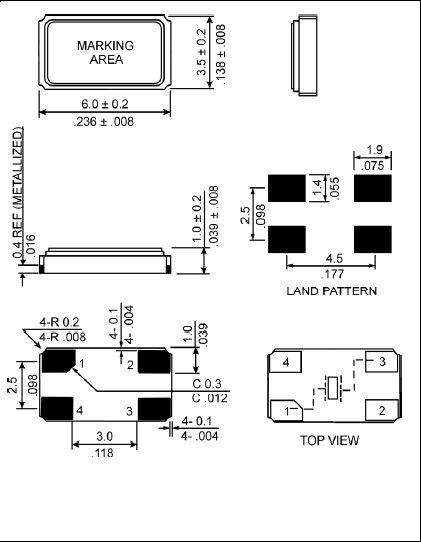

尺寸:6.0*3.5mm

贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

    成立于迈阿密,在1983年,Raltron电子公司已经发展成为其中之一公认的经验丰富的频率管理产品制造商在世界各地。从简单音叉晶体到高稳定性控制晶体振荡器,Raltron提供最多全行业的频率管理设备。Raltron通过全球独立销售网络为全球客户提供支持代表以及亚洲的几个附属办事处,战略地位于主要客户附近和市场。该公司的产品由几家大型全球经销商分销目录房屋以及区域经销商处理具体的市场。车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振
    所有Raltron员工致力于追求品质和卓越。 这个哲学通过多年不间断的增长,使得Raltron处于领先地位。Raltron积极追求领先的石英晶体和振荡器技术,专注于会议客户的需求。 这确保客户获得最具成本效益的频率管理产品在当今全球市场上可用。 Raltron产品具有精确的频率容稳定性好,频率范围宽,封装更小,相位噪声低,抖动小等优点,最重要的是,他们以非常有竞争力的成本满足或超越客户的规格。

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

     Raltron晶振,贴片晶振,H10SA晶振,无源进口晶振,贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.
    石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波。第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求。车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

Raltron晶振

单位

H10SA晶振

石英晶振基本条件

标准频率

f_nom

8.000MHz~65.000MHz

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-20°C~+125°C

标准温度

激励功率

DL

100~500μW Max.

推荐:100~500μW

频率公差

f_— l

±10,±15,±20,±30×10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50×10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

6pF~32pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-10°C~+60°C, DL=100μW

频率老化

f_age

±1×10-6/year Max.

+25°C,第一年

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

    一般来说,微处理器的振荡电路由考毕兹电路显示SMD晶振派生如下镉和CG是外部负载电容,其中已建成的芯片组。 (请参阅芯片组的规格)Rf为具有200KΩ?1MΩ反馈电阻。它的内置芯片一般设置。Rd为限流电阻470Ω与1KΩ?。这个阻力是没有必要的公共电路,但仅用于具有高电源电路。Raltron晶振,贴片晶振,H10SA晶振,无源进口晶振

   一个稳定的振荡电路需要的负电阻,其值应是进口晶振阻力的至少五倍。它可写为|-R|>5的Rr。例如,为了获得稳定的振荡电路中,IC的负电阻的值必须小于?200Ω时的晶振电阻值是40Ω。负阻“的标准来评估一个振荡电路的质量。在某些情况下,例如老化,热变化,电压变化,以及等等,电路可能不会产生振荡的“Q”值是低的。因此,这是非常重要的衡量负电阻(-R)以下说明:车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

20180607084414

    线路连接的电阻(R)与晶体串联(2)从起点到振荡的停止点调整R的值。(3)振荡期间测量R的值。(4)你将能够获得负电阻的值,|•R|= R +的Rr,和RR =晶振的阻力。附:所连接的电路的杂散电容,可能会影响测定值。如果晶振的参数是正常的,但它不工作稳步振荡电路中,我们将不得不找出IC的电阻值是否过低驱动电路。如果是这样的话,我们有三种方法来改善这样的情况:降低外部电容(Cd和CG)的值,并采用其他无源晶振具有较低负载电容(CL)。采用具有较低电阻(RR)的晶振。使用光盘和CG的不等价的设计。我们可以增加镉(XOUT)的负载电容和降低CG(辛)的负载电容以提高从辛波形幅度将在其后端电路中使用的输出。

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

       振荡频率测量:必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,我们的目标是通过贴片石英晶体谐振器限制测量工具对振荡电路本身的影响来测量。有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。Raltron晶振,贴片晶振,H10SA晶振,无源进口晶振
    接触振荡电路:探针不影响图2,因为缓冲器的输出是通过石英贴片晶振输入振荡电路的输出来测量的。逆变器进入下一阶段。探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。输出点之间的电容(3 pF以下XTAL终端IC)和探针。然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

      此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过6035四脚贴片晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振

      负载电容:如果振荡电路中负载电容的不同,可能导致6035mm石英晶体谐振器振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

车载电子小型谐振器,耐振6035mm陶瓷SMD晶振,H10SA晶振
