CTS晶振,贴片晶振,TFA16晶振,音叉晶振

频率：32.768KHZ

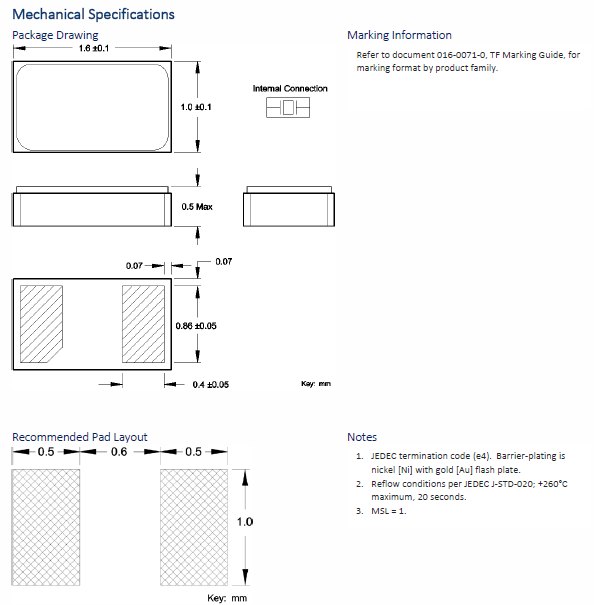

尺寸：1.6*1.0mm

小体积贴片1610mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

随着科技的不断进步，我们已经并肩前行，工程智能的方式来满足人们不断变化的需求。CTS晶振引入新的视野和品牌，明确地传达我们是谁，为什么我们在这里，我们代表什么。CTS的身份已经建立在120年的坚实基础上。一个基金会将继续建立我们公司的声誉，解决问题，面对挑战，利用机遇，所有的人都有经验，没有人能比得上。小体型1610晶振,无源石英音叉谐振器,TFA16晶振
CTS是航空航天、通信、国防、工业、信息技术、医疗和运输市场的OEM、传感器和电子元器件的主要设计者和制造商。CTS生产的进口晶振在北美洲、欧洲和亚洲。2013一月，奥沙利文加入了CTS的总裁和首席执行官。作为战略的一部分，CTS销售EMS业务。该交易加剧了CTS对其零部件和传感器业务的关注，并提供额外资金以推动核心能力的增长。

CTS晶振,贴片晶振,TFA16晶振,音叉晶振,小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
石英晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术，最终使晶振晶片表面更光洁，平行度及平面度更好，降低谐振电阻，提高Q值。从而达到一般研磨所达不到的产品性能，使石英晶振的等效电阻等更接近理论值，使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。小体型1610晶振,无源石英音叉谐振器,TFA16晶振

CTS晶振	单位	TF16晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C~+125°C	裸存
工作温度	T_use	-40°C~+105°C	标准温度
激励功率	DL	0.1~0.5μW Max.	推荐:0.1~0.5μW
频率公差	f_— l	±10,20× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15~ ±100× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	5,7,9,12.5PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

小体型1610晶振,无源石英音叉谐振器,TFA16晶振

这些千赫兹晶振知识介绍是指，晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。CTS晶振,贴片晶振,TFA16晶振,音叉晶振
我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。

你可以先把晶体卸载下来并测试进口SMD晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：小体型1610晶振,无源石英音叉谐振器,TFA16晶振

小体型1610晶振,无源石英音叉谐振器,TFA16晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过1610mm石英晶体谐振器电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。CTS晶振,贴片晶振,TFA16晶振,音叉晶振

小体型1610晶振,无源石英音叉谐振器,TFA16晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在二脚无源贴片晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过小体积晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
