村田晶振,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

频率:16MHZ

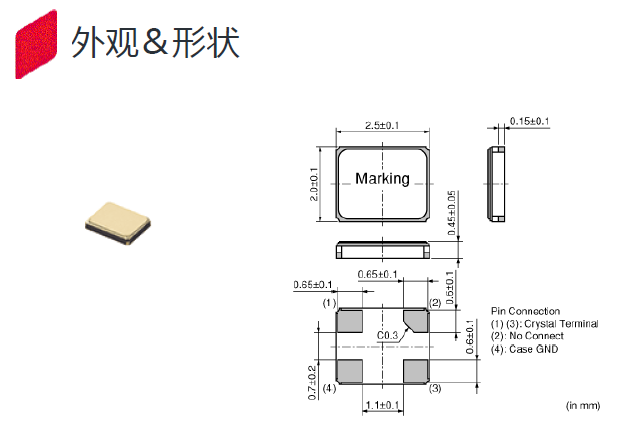

尺寸:2.5*2.0*0.45mm

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (2.5 × 2.0 × 0.45 mm typ.) 具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

       自1944年创业以来,村田得到了巨大的发展,在2013年度制定的中期构想最终年度的2015年度,营业额达到了在村田的历史上具有里程碑意义的万亿日元。在此衷心感谢广大客户和各利益相关方长期以来的大力支持。SMD晶振产品被广泛应用到数码电子产品,家用电器,比如电话机,游戏机等电子产品.村田公司是一家使用性能优异电子原料,设计、制造最先进的电子元器件及多功能高密度模块的企业。不仅是手机、家电,汽车相关的应用、能源管理系统、医疗保健器材等,都有村田公司的身影。精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振
      此外,我们也将把汽车、能源、医疗保健作为重点市场,并提供只有村田才能实现的价值。在新感应技术及通信技术需求不断提高的IoT社会,村田将作为一个重要的参与者来体现其存在的价值,并不断强化制造、技术开发及人才开发等事业基础。村田的发展永无止境,而在新的发展过程中“经营理念”也将始终是各项工作的基础。我们要让 贴片石英晶体分布在世界各地的全体村田员工充分理解村田的“经营理念”,使村田永远成为为客户和社会而存在的企业。

       村田晶振,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
      石英晶振的研磨技术:通过对晶振切割整形后的晶片进行研磨,使石英晶振的晶片达到(厚度/频率)的一定范围。石英晶振晶片厚度与频率的关系为:在压电晶体行业,生产晶振频率的高低是显示鸿星技术水平的一个方面,通过理论与实际相结合,累积多年的晶振研磨经验,通过深入细致地完善石英晶振研磨工艺技术,注重贴片晶振研磨过程的各种细节,注重晶振所用精磨研磨设备的选择;注重所使用水晶、研磨砂的选择等;注重石英晶振研磨用工装如:游轮的设计及选择,从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制,最终使可研磨的石英晶振晶片的厚度越来越薄,贴片晶振晶片的频率越来越高,为公司在高频石英晶振的研发生产打下坚实基础,提升了晶振厂家的竞争力,使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。

TXC晶振

单位

TAS-2520F晶振

石英晶振基本条件

标准频率

f_nom

16MHZ

标准频率

包装规格

mm

180

最小订购单位:3000

工作温度

T_use

-30°C~+85°C

标准温度

驱动电平

DL

60μW Max.

推荐:1~300μW

频率公差

f_— l

±10×10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

(±15)×10-6/-20°C~+70°C

超出标准的规格请联系我们.

负载电容

CL

8pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

80Ω

-20°C~ +70°C, DL = 50μW

频率老化

f_age

±1×10-6/ year Max.

+25°C,第一年

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

       我们可以改善的频率输出的偏差超过范围由以下几个方法:调整外部电容,Cd和CG的值。如果由频率计数器测量频率比目标频率高,要增加外部电容CL(或Cd以及C 8的值),以降低频率到我们的目标频率,反之亦然。可以采用不同负载电容(CL)的晶振试用。 试用贴片无源晶振具有较低电容若频率比目标频率超高很多的话。请检查波形幅度是否是正常或不使用示波器,正确的电容是通过和频率调节到目标之后。根据该波形振幅收缩,由于增加外部电容,请使用方法2调整频率(较低的外部电容,并采用低电容的晶体)的情况。频率输出频率的目标只有三分之一。下面的曲线表示晶体的电阻的特征:村田晶振,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

       晶振具有多种振动模式,如基频, 3次泛音,5次泛音等等。当基频模式应用时,进口石英晶振的电阻是最低的,这意味着它是最简单的石英晶体振荡器。当第三色调模式被应用,一个放大电路必须被利用以降低基本模式的频率反馈到所述延伸小于所述第三音调模式。因此,如果频率是只有三分之一的目标频率时,要检查是否放大处理电路被施加或它的设定值就足够了,因为电路的环境适合于基本模式,而不是第三次泛音调模式。该电路可能不振荡,如果放大电路不施加或它的设定值是不足够的。4-3。基频模式与三次泛音模式应用程序如下:精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

        振荡电路:晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。进口我无源SMD晶振的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。村田晶振,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

       此外,振荡频率与测量点不同。1。测量缓冲输出2。2520贴片晶振振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

       超小型2520mm贴片晶振测试条件:(1) 电源电压? 超过 150µs,直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽,以观察波形。(请勿使用该探头的长接地线)

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振

        负载电容:如果振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差,如下图所示。2520石英晶振电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。其中CS表示电路的杂散电容。

精准2520时钟无源晶体,TAS-2520F晶振,XRCHH16M000F1QB7P0晶振
