京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶体
频率：32.768KHZ
尺寸：3.2*1.5mm
京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶体,石英晶体谐振器,日本进口晶振,石英晶体,SMD晶振,型号ST3215SB,编码ST3215SB32768H5HPWAA是一款金属面贴片型的无源晶体,尺寸为3215mm,频率为32.768KHZ,工作温度-40°C~+85°C,采用超高的生产技术打磨而成,产品具备良好的稳定性能,非常适合用于移动设备,汽车导航系统,汽车音响系统等领域.
ST3215SB32768C0HSZA1时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶体
京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶体,石英晶体谐振器,日本进口晶振,石英晶体,SMD晶振,型号ST3215SB,编码ST3215SB32768H5HPWAA是一款金属面贴片型的无源晶体,尺寸为3215mm,频率为32.768KHZ,工作温度-40°C~+85°C,采用超高的生产技术打磨而成,产品具备良好的稳定性能,非常适合用于移动设备,汽车导航系统,汽车音响系统等领域.
ST3215SB32768C0HSZA1时钟晶体具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶体

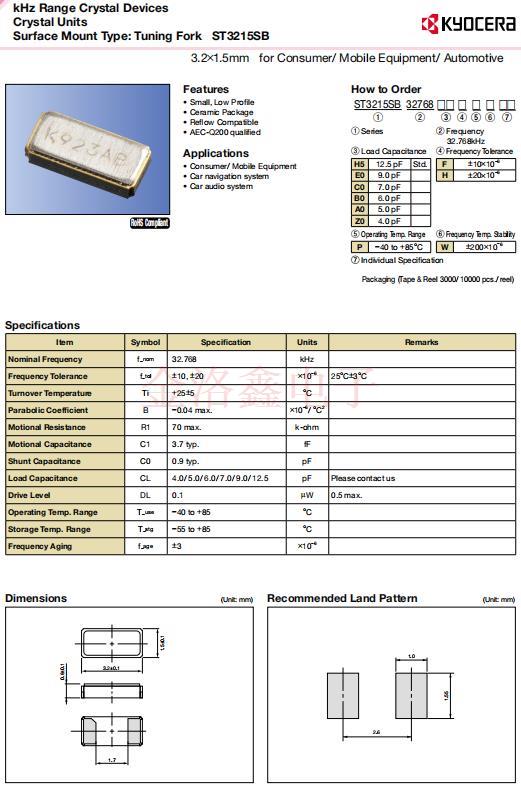

ST3215SB32768H5HPWAA晶振 参数表
|
京瓷晶振 |
单位 |
ST3215SB晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C~+85°C |
裸存 |
|
工作温度 |
T_use |
-40°C~+85°C |
标准温度 |
|
激励功率 |
DL |
0.1μW Max. |
推荐:0.1μW |
|
频率公差 |
f_— l |
±10、±20× 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±200× 10-6/-40°C~+85°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF、9pF、12.5pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C~+85°C, DL = 0.1μW |
|
频率老化 |
f_age |
±3×10-6/year Max. |
+25°C,第一年 |

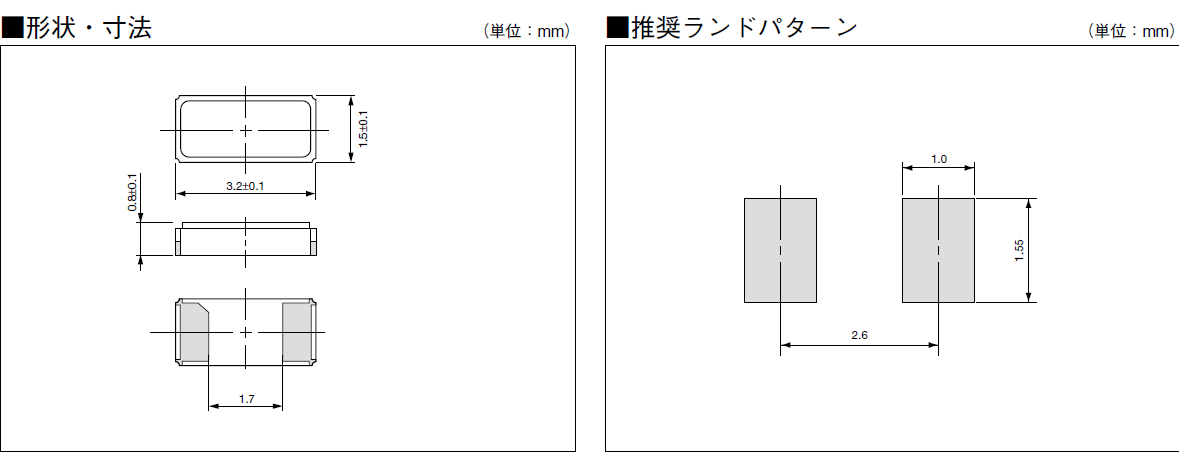

京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶体 尺寸图
ST3215SB32768H5HPWAA晶振 使用注意事项
清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个石英晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。
若要进行超声波清洗，必须事先根据实际使用状态进行确认。京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶体
撞击
虽然贴片晶振产品在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
SMD产品
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得时钟晶体产品（谐振器、振荡器、滤波器）内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使 用。
引线类型产品
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。京瓷晶振ST3215SB,ST3215SB32768H5HPWAA音叉晶体
保管
保管在高温多湿的场所可能会导致端子软焊性的老化。
请在没有直射阳光，不发生结露的场所保管。
| Manufacturer Part Number原厂编码 | Manufacturer厂家 | Series型号 | Type 系列 | Frequency | Operating Temperature 工作温度 |
| ST3215SB32768H5HPWAA | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768H5HPWAA | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768H5HPWAA | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768C0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768C0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768C0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768C0HSZA1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768C0HSZA1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768C0HSZA1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768Z0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768Z0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768Z0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768H5HSZA1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768H5HSZA1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768H5HSZA1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768E0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768E0HPWBB | AVX Corp/Kyocera Corp | ST3215SB晶振 | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768E0HPWBB | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 85°C |
| ST3215SB32768B0HSZA1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768B0HSZA1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768B0HSZA1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768E0HSZB1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
| ST3215SB32768E0HSZB1 | AVX Corp/Kyocera Corp | ST3215SB, Kyocera | kHz Crystal (Tuning Fork) | 32.768kHz | -40°C ~ 125°C |
