精工晶振,石英晶振,SC-32P晶体

频率:32.768KHz

尺寸:3.2*1.5*0.75mm

贴片表晶32.768K系列具有超小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.
订购热线:0755-27837162

SEIKOhf

在石英振子这一方面,SII也是做的非常之出色的,目前,能够与日本精工晶振全球同等级竞争的,只有日本大真空KDS。SEIKO生产的石英晶振型号并不是很多,但是质量绝对可以和日产任何一个大品牌“媲美”。3215mm音叉SMD晶振,金属面二脚石英晶体谐振器,SC-32P晶体

jlx-1

精工晶振,石英晶振,SC-32P晶体,与这款石英晶振同款的品牌产品有很多,但32.768K音叉晶体做得最好的非SEIKO晶振公司莫属,因为只有精工公司专注于做这个领域的晶体,3.2*1.5mm超小型,超薄型,重量超轻型,让每一个使用的客户感到满意.

jlx-2

精工晶振

符号

SC-32P晶振

精工晶振基本信息对照表

Crystal标准频率

f_nom

32.768kHz


储存温度

T_stg

-55°C —  +125°C

裸存

工作温度

T_use

-40°C —  +85°C

精工晶振特定的温度

激励功率

DL

0.5μW (1.0μW Max.)

如你有最大激励功率为1.0μW需求,请联系我们金洛电子

精度

f_— l

±20 ppm

如有需要更高的精度可以特定.

拐点温度

Ti

+25°C ±5°C


负载电容

CL

7pF, 9pF, 12.5pF

可按客户需求指定

串联电阻(ESR)

R1

70kΩ Max.

70kΩ —  45kΩ

频率老化

f_age

±3 ×10-6 / year Max.

+25°C,第一年

jlx-3

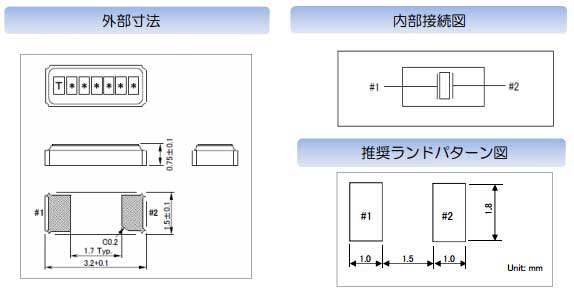

SC-32Pcct

jlx-4

超声波清洗
(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。精工晶振,石英晶振,SC-32P晶体
(2)使用SC-32P贴片晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
(3)请勿清洗开启式产品
(4)对于可清洗产品,应避免使用可能对石英音叉型晶振产生负面影响的清洗剂或溶剂等。
(5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响产品的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。3215mm音叉SMD晶振,金属面二脚石英晶体谐振器,SC-32P晶体
使用环境(温度和湿度)
请在规定的温度范围内使用SMD贴片晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

jlx-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。精工晶振,石英晶振,SC-32P晶体
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。3215mm音叉SMD晶振,金属面二脚石英晶体谐振器,SC-32P晶体
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线.)

scbx_2

3.测试电路

scbx_3
