瑞康晶振,小体积晶振,RSX-11晶振

频率：19.200MHz~52.000MHz

尺寸：2.0*1.6*0.5mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域.

订购热线：0755-27837162

瑞康是一家全球高科技公司，设计和制造世界领先的变频控制解决方案。通过专业，熟练和反应灵敏的团队提供创新，高可靠性的石英晶振和时序解决方案，推动指导应用和全球通信，丰富互联社会的经验。瑞康的市场领导地位和与行业密切合作确保了其技术被设计成许多新的基于位置的设备，高精度GNSS仪器和下一代解决方案，如农业，建筑和GIS地图。2016无源SMD晶体,小封装石英晶振,RSX-11晶振
通过与行业领先制造商的多年合作，瑞康率先设计，制造和测试振荡器以满足GNSS系统的独特需求的最佳方式。瑞康处于技术前沿，为不断发展的行业提供解决方案，准确了解市场需求，开发创新产品设计并将其与全球制造基地相结合。主要以石英晶体技术为基础，利用其独特和自然的压电性能，瑞康无源晶振创造出非常精确的电信号。这些信号用于在最苛刻的通信应用中产生无线电波并同步时间。

JLX-1

RK-1

瑞康晶振,小体积晶振,RSX-11晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性.
瑞康石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶体谐振器通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。

JLX-2

RB-2

瑞康晶振	单位	RSX-11晶振	石英晶振基本条件
标准频率	f_nom	19.200MHZ~52.000MHZ	标准频率
储存温度	T_stg	-40°C ~+85°C	裸存
工作温度	T_use	-40°C ~ +85°C	标准温度
激励功率	DL	30μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10× 10-6 (标准), (±10× 10-6 ~±50× 10-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10× 10-6/-40°C ～ +85°C	超出标准的规格请联系我们.
负载电容	CL	5pF~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

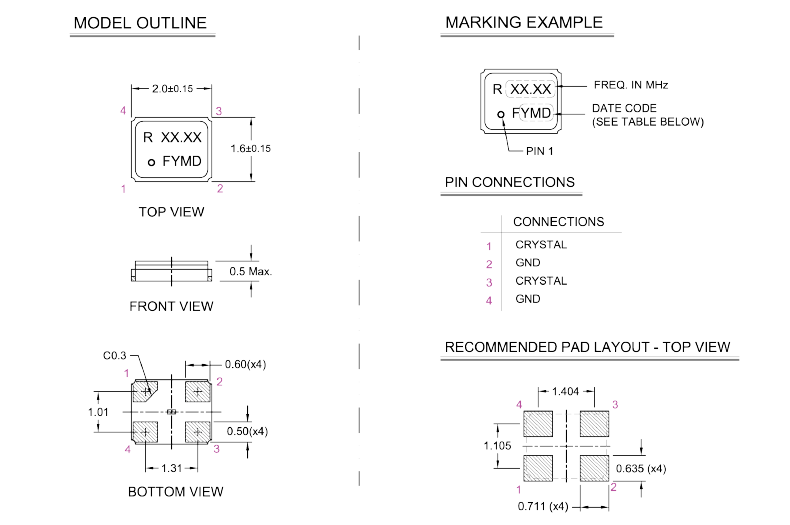

RSX-11 2016

JLX-4

RB-4

＜晶体谐振器＞
如果过大的激励电力对进口贴片晶振外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。
让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。瑞康晶振,小体积晶振,RSX-11晶振
＜晶体振荡器＞
晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。
有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。
如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。2016无源SMD晶体,小封装石英晶振,RSX-11晶振
如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的2016贴片晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。瑞康晶振,小体积晶振,RSX-11晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法金属面四脚晶振输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。2016无源SMD晶体,小封装石英晶振,RSX-11晶振
