NDK晶振,贴片晶振,NX2520SA晶体

频率:16.000MHz~80.000MHz

尺寸:2.5*2.0*0.5mm

小体积贴片2520mm晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型(2.5* 2.0*0.5mm typ.)具备优良的耐环境特性及高耐热性强.满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162

NDK-1NDK集团作为频率的综合生产企业,为了向客户提供高信赖性品质的产品,我们始终追求最高品质的产品生产和服务,以「通过对客户的服务,为社会繁荣和世界和平作贡献」这样的公司创业理念作为我们的使命,今后也会为社会的[安全?安心?舒适]作出贡献。请各位继续给予我们支持!NX2520SA晶振,进口NDK石英晶体谐振器,耐高温SMD晶振

JLX-1

NDK-2

NDK晶振,贴片晶振,NX2520SA晶体,日本电波工业株式会社在整个业界中一直都是佼佼者,生产多款小尺寸的SMD晶振备受广大新老客户的推崇,成为口碑与品质双丰收的世界知名晶振品牌,尤其是这颗NX2520SA晶体用户多达二百多家,遍布全球六十多个国家,知名度与影响力甚广.

JLX-2

RB-3

NDK晶振

符号

NX2520SA晶振

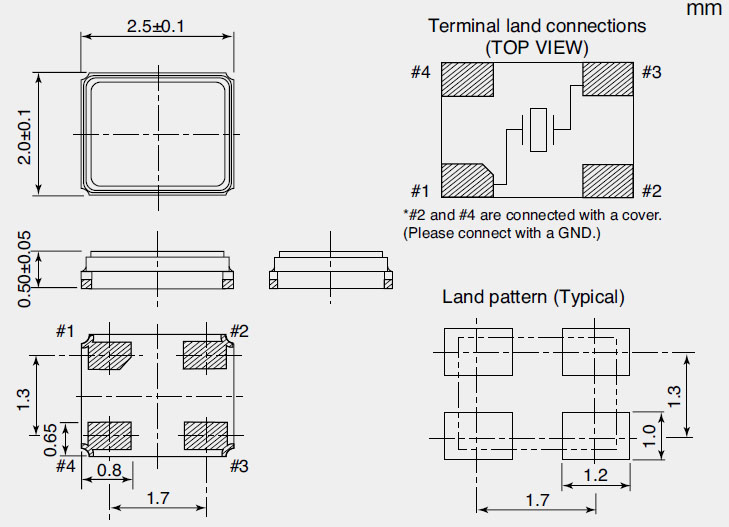

基本信息对照表

Crystal标准频率

f_nom

16.000MHz~80.000MHz


储存温度

T_stg

-40°C~+85°C

裸存

工作温度

T_use

-40°C~+85°C

NDK晶振特定的温度

激励功率

DL

0.5μW (1.0μW Max.)

如你有最大激励功率为1.0μW 需求,请联系我们金洛鑫电子

精度

f_— l

±15ppm

如有需要更高的精度可以特定.

拐点温度

Ti

+25°C ±5°C


负载电容

CL

8pF

可按客户需求指定

串联电阻(ESR)

R1

70kΩ Max.

70kΩ —  45kΩ

频率老化

f_age

±3 ×10-6 / year Max.

+25°C, 第一年

JLX-3

RB-1

NX2520SA

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶体产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。NX2520SA晶振,进口NDK石英晶体谐振器,耐高温SMD晶振
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。NDK晶振,贴片晶振,NX2520SA晶体

JLX-5

RB-5

1、振荡电路
晶体谐振器是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。NX2520SA晶振,进口NDK石英晶体谐振器,耐高温SMD晶振
晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。
cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入谐振器的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值(RD)取决于谐振器的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。NDK晶振,贴片晶振,NX2520SA晶体
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
