京瓷晶振,有源晶振,KC7050P-L2晶振,KC7050P125.000L20E00晶振

频率：50~190MHZ

尺寸：7.0*5.0mm

小型贴片晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

订购热线：0755-27837162

京瓷晶振,有源晶振,KC7050P-L2晶振,KC7050P125.000L20E00晶振, 注重所使用水晶、研磨砂的选择等；注重石英晶振研磨用工装如：游轮的设计及选择，从而使研磨晶振晶片在平面度、平行度、弯曲度都有很好的控制，最终使可研磨的石英晶振晶片的厚度越来越薄，贴片晶振晶片的频率越来越高，为公司在高频石英晶振的研发生产打下坚实基础，提升了晶振厂家的竞争力，使晶振厂家高频石英晶振的研发及生产领先于国内其它公司。

贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面石英晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高温回流温度曲线要求.

为打造能让客户满意的质量，京瓷晶振集团制定了“京瓷晶振质量方针”。所有业务均根据该京瓷晶振品质方针来开展，力争成为全球信赖的企业。另外，从计划阶段着手，致力于为客户提供满意的压电石英晶体产品。京瓷晶振质量方针：1.优先考虑地球环境与产品安全。2.坚持客户第一原则，提供富有魅力的产品与服务。3.从最初开始，正确地工作，成为全球质量领军企业。

京瓷晶振所有的生产线都具备顺应时代变化的速度感，通过融合集团的独特技术，进一步积极创造新产品、开拓新市场。为了回应客户的期待，京瓷石英晶体振荡器,有源晶振，石英晶振 ,压控振荡器,在价格、质量、服务等所有方面都渗透“客户第一”的理念，不断为全球市场奉献新价值。

京瓷晶振规格	KC7050P-L2晶振
驱动输出	LVDS
常用频率	50~190MHZ
工作电压	+2.375~2.625V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日产有源兆赫兹晶振型号列表：

Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KV7050B-C3, Kyocera	Active	54MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KV7050B-C3, Kyocera	Active	54MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)
KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)
KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)

Kyocera日产有源兆赫兹晶振代码列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KV7050B54.0000C3GD00	AVX Corp/Kyocera Corp	KV7050B-C3, Kyocera	Active	54MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KV7050B54.0000C3GD00	AVX Corp/Kyocera Corp	KV7050B-C3, Kyocera	Active	54MHz	3.3V	-40°C ~ 85°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P100.000P30E00	AVX Corp/Kyocera Corp	KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P100.000P30E00	AVX Corp/Kyocera Corp	KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P100.000P30E00	AVX Corp/Kyocera Corp	KC7050P-P3, Kyocera	Active	100MHz	3.3V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.071" (1.80mm)
KC7050P125.000L20E00	AVX Corp/Kyocera Corp	KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)
KC7050P125.000L20E00	AVX Corp/Kyocera Corp	KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)
KC7050P125.000L20E00	AVX Corp/Kyocera Corp	KC7050P-L2, Kyocera	Active	125MHz	2.5V	0°C ~ 70°C	0.276" L x 0.197" W (7.00mm x 5.00mm)	0.063" (1.60mm)

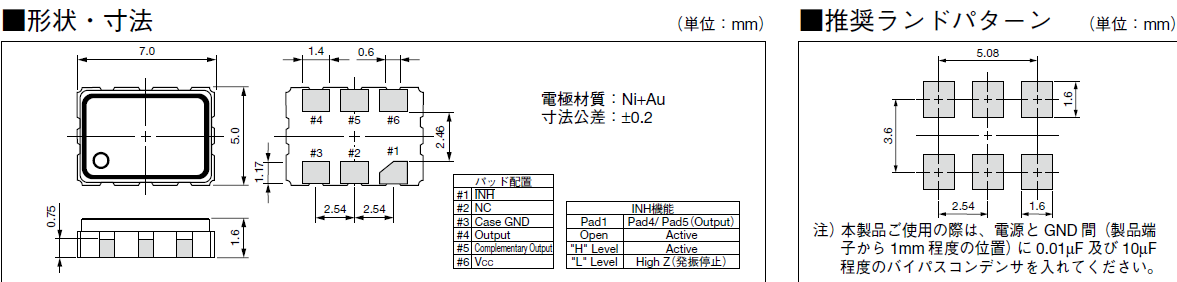

KC7050P_L2L3_7_5 OSC

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。京瓷晶振,有源晶振,KC7050P-L2晶振,KC7050P125.000L20E00晶振

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些金属面晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至OSC贴片晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量兆赫兹贴片晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）. 京瓷晶振,有源晶振,KC7050P-L2晶振,KC7050P125.000L20E00晶振

20181212163902

此外，振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过7050六引脚石英晶振电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。

20181212163938

振荡电路:晶体谐振器是无源元件，因此受到低消耗有源晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

角色的分量与参考值:在普通有源晶振振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。
