京瓷晶振,有源晶振,KC5032A-CM晶振,KC5032A30.0000CM0E00晶振

频率：1.8~50MHZ

尺寸：5.0*3.2mm

5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

订购热线：0755-27837162

京瓷晶振,有源晶振,KC5032A-CM晶振,KC5032A30.0000CM0E00晶振, 石英晶振的研磨技术：通过对晶振切割整形后的晶片进行研磨，使石英晶振的晶片达到（厚度/频率）的一定范围。石英晶振晶片厚度与频率的关系为：在压电晶体行业，生产晶振频率的高低是显示鸿星技术水平的一个方面，通过理论与实际相结合，累积多年的晶振研磨经验，通过深入细致地完善石英晶振研磨工艺技术，注重贴片晶振研磨过程的各种细节，注重晶振所用精磨研磨设备的选择；

小型贴片有源晶振,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,贴片高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围：1.8V?5 V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

京瓷晶振集团在全球的事业涉及原料、零件、设备、机器，以及服务、网络等各个领域。在集团内部，若将相关的有源晶振,压控晶体振荡器, 晶振,石英晶振, 石英晶体振荡器等产品和事业视为一条生产线，其开发、生产、销售以及物流等等，所有程序都被有机地结合起来，并且有效地利用现有经营资源，通过发挥协同效应，使其构筑得更加牢固。

京瓷晶振所有的生产线都具备顺应时代变化的速度感，通过融合集团的独特技术，进一步积极创造新产品、开拓新市场。为了回应客户的期待，京瓷石英晶体振荡器,有源晶振，石英晶振 ,压控振荡器,在价格、质量、服务等所有方面都渗透“客户第一”的理念，不断为全球市场奉献新价值。

京瓷晶振规格	KC5032A-CM晶振
驱动输出	CMOS
常用频率	1.8~50MHZ
工作电压	+1.6~5.5V（代表値）電源電圧は+1.7V～+3.3V範囲の任意の電圧で動作可能
静态电流	（工作时）+1.2 mA max. (F≦15MHz) +1.4 mA max. (15＜F≦26MHｚ） +1.6 mA max. (F＞26MHz)（スタンバイ時）+1μA以下
TCXO输出电压	0.8Vp-p min.
TCXO输出负载	（10kΩ//10pF) ±10％
常规温度偏差	±20/30/50×10-6 (After 2 reflows)
频率温度偏差	±30×10-6/-40℃～+85℃
频率温度偏差	±50×10-6/-55℃～+125℃（オプション）

Kyocera日产有源兆赫兹晶振型号列表：

Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Active	25MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A-C3, Kyocera	Active	25MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)

Kyocera日产有源兆赫兹晶振代码列表：

Manufacturer Part Number	Manufacturer	Series	Part Status	Frequency 频率	Voltage - Supply电压	Operating Temperature 工作温度	Size / Dimension 尺寸	Height - Seated (Max)高度
KC5032A30.0000CM0E00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A30.0000CM0E00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC5032A30.0000CM0E00	AVX Corp/Kyocera Corp	KC5032A-CM, Kyocera	Active	30MHz	1.6 V ~ 5.5 V	-10°C ~ 70°C	0.197" L x 0.126" W (5.00mm x 3.20mm)	0.047" (1.20mm)
KC3225A12.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A12.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A12.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	12MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A25.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	25MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)
KC3225A25.0000C30E00	AVX Corp/Kyocera Corp	KC3225A-C3, Kyocera	Active	25MHz	3.3V	-10°C ~ 70°C	0.126" L x 0.098" W (3.20mm x 2.50mm)	0.039" (1.00mm)

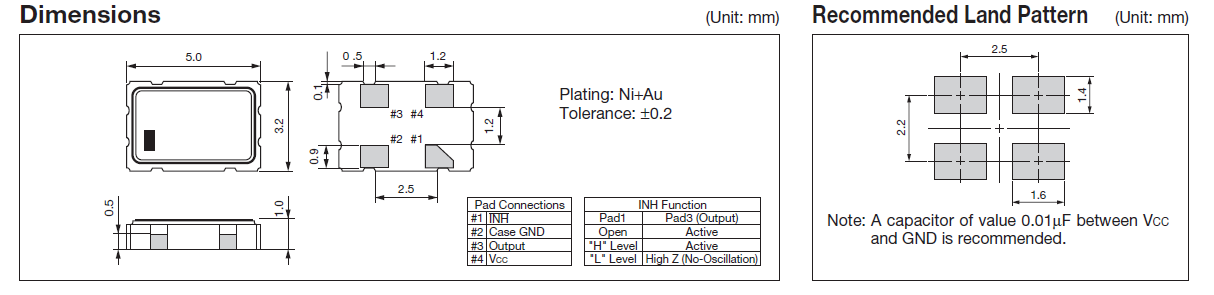

KC5032A-CM 5032

存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些进口晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。京瓷晶振,有源晶振,KC5032A-CM晶振,KC5032A30.0000CM0E00晶振

耐焊性：将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至OSC晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。

测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量5032有源进口晶振频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）. 京瓷晶振,有源晶振,KC5032A-CM晶振,KC5032A30.0000CM0E00晶振

20181212163902

如果振荡电路中负载电容的不同，可能导致贴片型TCXO晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容.

20181212163917

振荡电路:晶体谐振器是无源元件，因此受到电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定3.2*2.5mm贴片晶振振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

角色的分量与参考值:在超薄型石英晶体振荡器振荡电路的设计中，必须认识到个体的作用。组件.在表1中，以例如振荡电路为例来描述角色。（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。当反馈电阻（rf）未安装在振荡电路中时，如图所示表1，即使在振荡功率作用下，谐振器也不会启动振荡。电路。除非有适当值的电阻器连接，否则振荡不会启动。

20181212163852
