TXC晶振,32.768K有源晶振,7CZ晶振,7CZ-32.768KBD-T晶振

频率:32.768KHZ

尺寸:5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等数码产品类别,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅工作的高温回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

      TXC晶振,32.768K有源晶振,7CZ晶振,7CZ-32.768KBD-T晶振,5032mm体积的石英晶体振荡器,有源晶振,该产品可驱动2.5V的温补晶振,压控晶振,VC-TCXO晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高速贴片机自动焊盘,及IR回流焊盘(无铅对应),为无铅产品,超小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.

       超小型石英贴片晶振晶片的设计:石英晶片的长宽尺寸已要求在±0.002mm内,由于贴片晶振晶片很小导致晶体的各类寄生波(如长度伸缩振动,面切变振动)与主振动(厚度切变振动)的耦合加强,从而造成如若石英晶振晶片的长度或宽度尺寸设计不正确、使得振动强烈耦合导致石英晶振的晶片不能正常工作,从而导致产品在客户端不能正常使用,晶振的研发及生产超小型石英晶振完成晶片的设计特别是外形尺寸的设计是首要需解决的技术问题,公司在此方面通过理论与实践相结合,模拟出一整套此石英晶振晶片设计的计算机程序,该程序晶振的晶片外形尺寸已全面应用并取得很好的效果。

        台湾晶技为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体振荡器(Crystal)、谐振器(Oscillator) 等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。多年来,我们始终以提升客户价值为目标,是以无论在价格、质量、交期、服务等方面,均尽力尽心于超越客户的期待,并以能成为客户最佳的策略合作伙伴自我敦促。

       台湾晶技TXC晶振为一专业之频率组件与感测组件供货商,自1983年成立以来,始终致力于石英晶体相关谐振器(Crystal)、振荡器(Oscillator) 32.768K晶振,温补晶振,石英晶体振荡器等频率组件之研发、设计、生产与销售,并因应市场应用与需求,透过自主核心技术,成功开发出各式感测组件(Sensor),产品可广泛使用于行动通讯、穿戴式装置、物联网、服务器储存设备、车用、电信、医疗…等市场。

TXC晶振规格

7CZ晶振

驱动输出

CMOS

常用频率

32.768KHZ

工作电压

+2.5~3.3V(代表値)
電源電圧は+1.7V+3.3V範囲の任意の電圧で動作可能

静态电流

(工作时)+1.2 mA max. (F15MHz) +1.4 mA max. (15F26MHz)
+1.6 mA max. (F26MHz)(スタンバイ時)+1μA以下

TCXO输出电压

0.8Vp-p min.

TCXO输出负载

10kΩ//10pF) ±10

常规温度偏差

±20/30/50×10-6 (After 2 reflows)

频率温度偏差

±30×10-6/-40℃~+85

±50×10-6/-55℃~+125℃(オプション)

台产TXC32.768K有源石英进口晶振型号列表:

Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7XZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
台产TXC32.768K有源石英进口晶振代码列表:

Manufacturer Part Number原厂代码 Manufacturer品牌 Series型号 Part Status Type 类型 Frequency 频率 Frequency Stability频率稳定度 Operating Temperature     工作温度 Current - Supply (Max) Ratings Mounting Type安装类型 Package / Case包装/封装 Size / Dimension 尺寸 Height - Seated (Max)高度
7CZ-32.768KBD-T TXC CORPORATION 7CZ Active XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KBD-T TXC CORPORATION 7CZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7CZ-32.768KBD-T TXC CORPORATION 7CZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.197" L x 0.126" W (5.00mm x 3.20mm) 0.055" (1.40mm)
7XZ-32.768KCA-T TXC CORPORATION 7XZ Active XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ-32.768KCA-T TXC CORPORATION 7XZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ-32.768KCA-T TXC CORPORATION 7XZ Discontinued at Digi-Key XO (Standard) 32.768kHz ±25ppm -10°C ~ 70°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)
7XZ-32.768KCE-T TXC CORPORATION 7XZ Active XO (Standard) 32.768kHz ±50ppm -40°C ~ 85°C 3mA - Surface Mount 4-SMD, No Lead 0.126" L x 0.098" W (3.20mm x 2.50mm) 0.040" (1.02mm)

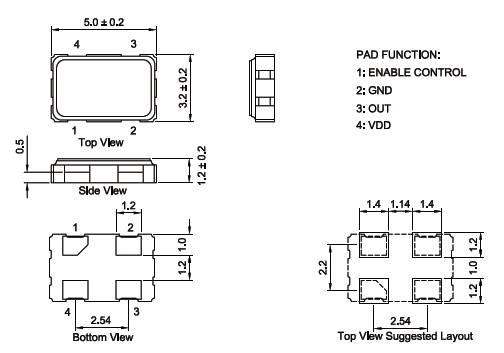

7CZ 5032 32.768K OSC

       PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口振荡器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。 TXC晶振,32.768K有源晶振,7CZ晶振,7CZ-32.768KBD-T晶振

       存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些金属面晶振产品,并在开封后尽可能进行安装,以免长期储藏。 正常温度和湿度: 温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

       耐焊性:将晶振加热包装材料至+150°C以上会破坏产品特性或损害产品。如需在+150°C以上焊接石英晶振,建议使用SMD晶振产品。在下列回流条件下,对石英晶振产品甚至音叉晶振使用更高温度,会破坏晶振特性。建议使用下列配置情况的回流条件。安装这些贴片晶振之前,应检查焊接温度和时间。同时,在安装条件更改的情况下,请再次进行检查。如果需要焊接的晶振产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息。

         测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).         TXC晶振,32.768K有源晶振,7CZ晶振,7CZ-32.768KBD-T晶振

20181212163902

       此外,振荡频率与测量点不同。1。测量缓冲输出2。振荡级输出测量三.通过32.768K石英晶体振荡器电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外,振荡频率较低。

20181212163938

       振荡电路:晶体谐振器是无源元件,因此受到5032四脚有源晶振电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。

       角色的分量与参考值:在进口有源晶振振荡电路的设计中,必须认识到个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。
