Jauch晶振,贴片晶振,JXS42晶振,进口欧美晶振

频率:12~12.99MHZ

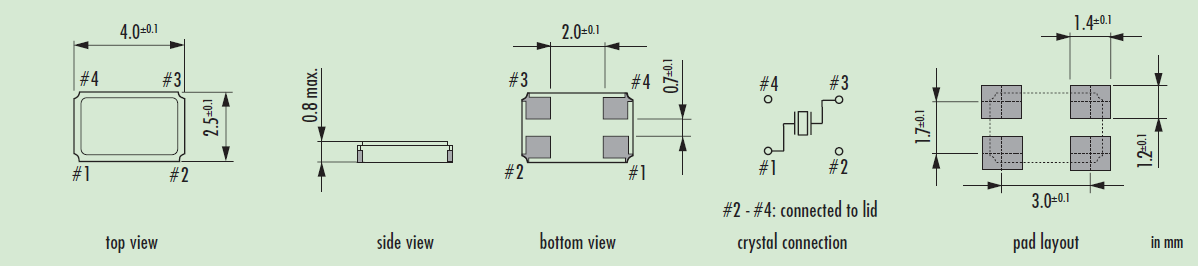

尺寸:4.0*2.5mm

4025mm体积贴片晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性最适合用于汽车电子部件,晶体在极端严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200标准.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

      JAUCH集团是石英晶体、晶体振荡器和电池技术的主要专家之一。公司成立于1954年,现在是频率控制产品行业的龙头企业之一,最近还拥有创新的MEMS计时时钟。我们是未来锂离子和锂聚合物电池市场的专家。电池解决方案具有高技术要求的现代电池装配线,可确保为医疗、家用和花园设备、移动电话、移动交通和汽车行业生产单个电池组。我们希望在质量和业务方面成为国际领先的公司。因此,我们仍然是一个有吸引力和可靠的雇主,并且是一个先进且持续成功的公司。
    作为一家全球活跃的公司,我们所有的业务关系都是建立在整个组织的企业社会责任意识的基础上的。JAUCH每天都致力于遵循最高的公司治理标准,向我们的员工以及我们的客户、晶振供应商以及参与我们企业成功的所有人。我们所有的活动都是按照社会标准和现行立法进行的。这一承诺适用于整个JAUCH公司:JAUCH Quartz GmbH德国,子公司JAUCH Quartz France SAS,JAUCH Quartz UK ltd .,JAUCH Quartz America,inc .和所有现有的业务关系。无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

      Jauch晶振,贴片晶振,JXS42晶振,进口欧美晶振,贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
    石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体谐振器元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

Jauch晶振规格

单位

JXS42晶振

石英晶振基本条件

标准频率

f_nom

12~12.99MHZ

标准频率

储存温度

T_stg

-40°C  +90°C

裸存

激励功率

DL

100μW Max.

推荐:100μW

频率公差

f_— l

±10 ,±20 ,±30 × 10-6

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C  +70°C

超出标准的规格请联系我们.

负载电容

CL

12PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3 × 10-6 / year Max.

+25°C,第一年

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

      晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的进口石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安 装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。Jauch晶振,贴片晶振,JXS42晶振,进口欧美晶振
     所有石英SMD晶体振荡器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。
    未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的进口无源晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

     振荡补偿:除非在4025贴片晶振振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。Jauch晶振,贴片晶振,JXS42晶振,进口欧美晶振

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

      测试条件:(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量贴片石英晶振频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振

      1.振荡电路:晶体谐振器是无源元件,因此受到4.0×2.5贴片晶体电源电压、环境温度、电路的影响。配置、电路常数和衬底布线模式等操作大致分为正常运行和异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。晶体谐振器的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。
     2.角色的分量与参考值:在振荡电路的设计中,必须认识到4025无源晶振个体的作用。组件.在表1中,以例如振荡电路为例来描述角色。(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。当反馈电阻(rf)未安装在振荡电路中时,如图所示表1,即使在振荡功率作用下,谐振器也不会启动振荡。电路。除非有适当值的电阻器连接,否则振荡不会启动。

无源SMD小型晶振,金属4025四脚晶振,JXS42晶振
