ECS晶体,贴片晶振,ECX-42晶振,陶瓷面晶振
频率：12~50MHZ

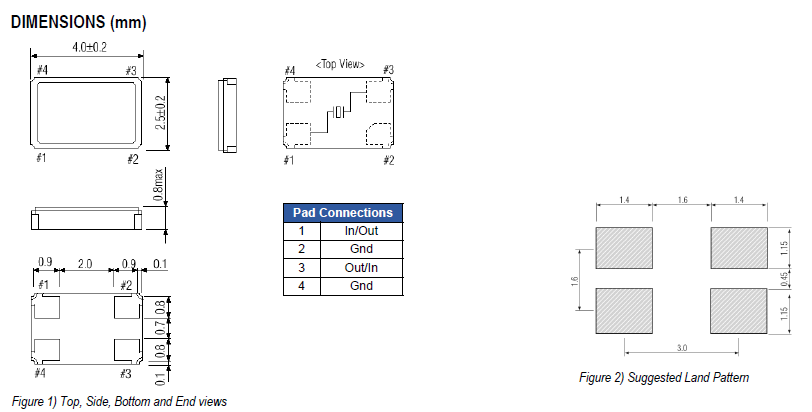

尺寸：4.0*2.5mm
ECS致力于走在最前沿，拥有各种先进的技术，使我们能够做到快速、高效地生产频率控制产品。作为我们对大会的承诺的一部分技术领先，ECS石英晶振拥有设计、部件、工艺、测试、制造和质量与客户合作，优化生产能力和稳定性产品的设计我们的质量保证标准保证了优质产品的一致性。石英制造是在干净的房间环境中进行的，有先进的机器人控制的装配机器人。质量保证是每个团队成员的一部分。它是一个持续的缺陷预防和过程改进程序…每一次工作职能…每天…所以客户对ECS,inc . c组件感到满意…每一次。陶瓷面封装谐振器,4.0*2.5mm小体积SMD晶振,ECX-42晶振
我们对ISO 9001 / 2008和qs - 9000认证的承诺使我们能够从选择材料到设计和制造，从测试到应用开发，从处理到包装，从客户服务到订单履行，每一步都提高了无源晶振质量标准。我们采取的每一个步骤都与我们提供符合客户期望的频率控制设备的最终目标相合作。这就是零缺陷。我们的整个工程师团队、生产专家和客户护理人员都被强制和授权在每一个过程和交易中建立质量、可靠性和可靠性。
ECS晶体,贴片晶振,ECX-42晶振,陶瓷面晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
进口石英晶振曲率半径加工技术：石英晶振晶片在球筒倒边加工时应用到的加工技术，主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如：1、是指球面加工曲率半径的工艺设计（ a、球面的余弦磨量； b、球面的均匀磨量；c、球面加工曲率半径的配合）2、在加工时球面测量标准的设计原则（曲率半径公式的计算）。晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。陶瓷面封装谐振器,4.0*2.5mm小体积SMD晶振,ECX-42晶振
|
单位 |
ECX-42晶振 |
石英晶振基本条件 |
|
|
标准频率 |
f_nom |
12~50MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C~+125°C |
裸存 |
|
工作温度 |
T_use |
-10°C~+70°C |
标准温度 |
|
激励功率 |
DL |
300μW Max. |
推荐:300μW |
|
频率公差 |
f_— l |
±30 × 10-6 (标准) |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±50× 10-6/-20°C~+70°C |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
12pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-20°C~+70°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
这些晶振知识介绍是指，陶瓷面SMD晶振在产品上线之后发生不良品或者没反应的情况下，自检办法。石英晶振如果在电路上的功能不规则或根本无法全部晶振找出得到了应用操作，请使用以下的清单找出可能存在的问题。请按照确定的因素和可能的解决方案的说明。我们从晶振使用输出无信号开始寻找相关问题。ECS晶体,贴片晶振,ECX-42晶振,陶瓷面晶振
我们可以先使用示波器或者频率计数器来检查石英晶体谐振器终端的两个信号，如果没有信号输出，请按照步骤1-1到1-4步执行检查。如果有从石英晶振（XOUT）的输出端子的输出信号，而是从在终端（辛）输出没有信号，请检查石英晶振体以下step1-5到步骤1-6。
你可以先把四脚石英晶振卸载下来并测试晶振的频率和负载电容，看看他们是否能振动，也可以使用专业的石英晶体测试仪器来检测 。如果你没法检测你也可以将不良品发送给我公司，我们检测分析之后告诉你结果。如果有下列情况发生，晶振不起振，首先你先查看你产品上使用的负载电容CL是否对，是否跟你的线路相匹配，或者是晶振的精度是否符合你的要求，或者你可以把产品发送回我公司分析。如果晶振频率和负载电容跟要求相对应的话，我们将需要进行等效电路测试。比如等效电路测试如下：陶瓷面封装谐振器,4.0*2.5mm小体积SMD晶振,ECX-42晶振
晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在无源贴片晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。ECS晶体,贴片晶振,ECX-42晶振,陶瓷面晶振
适当的控制电阻值（RD）取决于4025mm石英谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
负载电容:如果振荡电路中负载电容的不同，可能导致4x2.5mm贴片晶振振荡频率与设计频率之间产生偏差，如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / （CG+CD） + CS。其中CS表示电路的杂散电容。
测试条件:(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过4025石英贴片晶振振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.
