Jauch晶振,SMD晶振,JXG53P4晶振

频率:8MHZ~60MHZ

尺寸:5.0*3.2mm

石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

订购热线:0755-27837162
QQ咨询 点击这里给我发消息

Jau-1

  Jauch晶振自觉遵守有关环境法律、法规,培养员工的环保意识和能力,持续改进环保绩效,优先使用石英晶体谐振器,石英晶体环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程.

Jauch晶振环保事项:

1.为环境保护和降低成本开发绿色技术.

2.为协调发展,共同参与社会的环境、健康与安全的改善活动.

3.在石英晶体谐振器,石英晶体, 石英晶振,有源晶振,压控晶振产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素.

4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准.

5.为防止事故的发生和制造清洁的生产环境,开发生产过程的安全技术,明确紧急状态反应的职责.JLX-1RB-1

  Jauch晶振,SMD晶振,JXG53P4晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求

  贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定JLX-2RB-2

Jauch晶振规格

单位

JXG53P4贴片晶振频率范围

石英晶振基本条件

标准频率

f_nom

8MHZ~60MHZ

标准频率

储存温度

T_stg

-40°C +125°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

200μW Max.

推荐:1μW 100μW

频率公差

f_— l

±50 × 10-6 (标准),
(±15 × 10-6
±50 × 10-6 可用)

+25°C 对于超出标准的规格说明,请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF ,10PF,12PF,20PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±5 × 10-6 / year Max.

+25°C,第一年

JLX-3RB-3

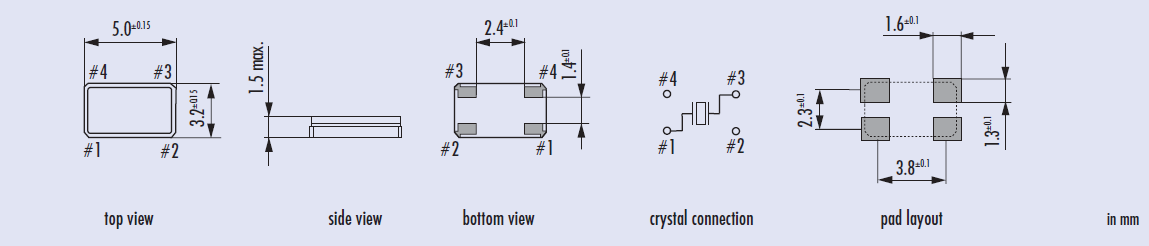

jxg53p4 5032JLX-4RB-4

每个封装类型的注意事项

1)陶瓷包装产品与SON产品

在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂)。尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。

陶瓷包装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

2)陶瓷封装产品

在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性。

3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏。当石英水晶振动子产品的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂。当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正。在该密封部分上施加一定压力,会导致气密性受到损坏。所以在此处请不要施加压力。另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上Jauch晶振,SMD晶振,JXG53P4晶振JLX-5RB-5

振荡电路的检查方法

振荡频率测量

必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值,

使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,

我们的目标是通过限制测量工具对振荡电路本身的影响来测量。

有三种频率测量模式,如下面的图所示(图)。2, 34)。最

精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。

接触振荡电路。

探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。

逆变器进入下一阶段。

探针不影响图3,因为在IC上测量缓冲器输出(1/11/2等)。

4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。

输出点之间的电容(3 pF以下XTAL终端IC)和探针。

然而,应该注意到,使用这种方法输出波形较小,测量不能依赖于

即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。

cptj

此外,振荡频率与测量点不同。

1。测量缓冲输出

2。振荡级输出测量

.通过电容器测量振荡级输出

cptj_1

5示出以上1-3个测量点和所测量的

除缓冲器输出外,振荡频率较低。

JLX-6

RB-6
