石英晶体振荡器,GXO-U102F晶振,Golledge振荡器,进口插件晶振,GXO-U102F/AI-20MHz

频率：20MHz

尺寸：20.5 x 13.0 x 5.08 mm

石英晶体振荡器,GXO-U102F晶振,Golledge振荡器,进口插件晶振,GXO-U102F/AI-20MHz GXO - U102F/AI - 20MHz 是 Golledge 的进口插件式石英晶体振荡器。它能输出精准的 20MHz 频率，为电子设备提供稳定的时钟信号。凭借石英材料的优势，具备良好的频率稳定性和抗干扰能力，可适应不同的工作环境。插件式设计便于安装，适用于各类对安装便捷性有要求的电子设备。广泛应用于通信、工业自动化等领域，有助于提升设备的性能和可靠性。

订购热线：0755-27837162

tp1

石英晶体振荡器,GXO-U102F晶振,Golledge振荡器,进口插件晶振,GXO-U102F/AI-20MHz

GXO - U102F/AI - 20MHz 是高利奇晶振出品的一款进口插件式石英晶体振荡器。插件式的设计使其在安装过程中极为方便，能够快速稳固地连接到电路板上，适用于对安装便捷性有较高要求的生产场景。该晶振精准的 20MHz 频率输出，为电子设备提供了可靠的时钟信号，确保设备各功能模块有条不紊地运行。

在实际应用中，它展现出了强大的抗干扰能力。无论是面对复杂的电磁环境，还是温度、湿度等外界因素的变化，GXO - U102F有源晶振都能保持稳定的性能，减少频率波动。在通信设备、工业自动化系统等领域，它能够保障信号的准确传输和设备的稳定运行，为电子设备的高效工作提供坚实的支持。

tp2

tp22png 石英晶体振荡器,GXO-U102F晶振,Golledge振荡器,进口插件晶振,GXO-U102F/AI-20MHz

频率范围	125kHz ~ 200兆赫

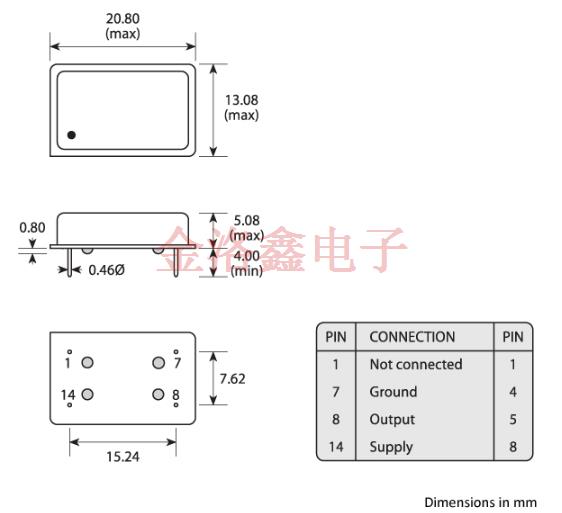

尺寸	20.5 x 13.0 x 5.08 毫米
包装样式	14 针 DIL （全尺寸）
储存温度范围	-55 至 +125°C
电源电压（VDD 系列)	+3.3V （±5%）
电源电流	最大 10mA （125kHz ~ 0.99MHz）
	最大 15mA （1.0 ~ 5.0MHz）
	最大 20mA （>5.0 ~ 24.0MHz）
	最大 25mA （>24.0 ~ 70.0MHz）
	最大 35mA （>70.0 ~ 90.0MHz）
	最大 45mA （>90.0 ~ 160MHz）
驾驶能力	30pF CMOS / 5 LSTTL
输出电压	“0”电平 = 最大 0.4V
输出电压	“1”电平 = 90% VDD 系列分钟
启动时间	最大 10ms
上升/下降时间	最大 6ns （<80.0MHz）
上升/下降时间	最大 5ns （>80.0MHz）
波形对称性 @ 50% VDD 系列	最大 45：55 （<50.0MHz）
波形对称性 @ 50% VDD 系列	最大 40：60 （>50.0MHz）
净质量	1240毫克

tp3

tp33 石英晶体振荡器,GXO-U102F晶振,Golledge振荡器,进口插件晶振,GXO-U102F/AI-20MHz

GXO-U102F

石英晶体振荡器,GXO-U102F晶振,Golledge振荡器,进口插件晶振,GXO-U102F/AI-20MHz

所有石英晶振产品的共同点
抗冲击
晶体产品可能会在某些条件下受到损坏。例如从桌上跌落或在贴装过程中受到冲击。如果产品已受过冲击请勿使用。
辐射
暴露于辐射环境会导致产品性能受到损害，因此应避免照射。
化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解产品或包装材料的环境下使用或储藏这些产品。
粘合剂
请勿使用可能导致产品所用的封装材料，终端，组件，玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如，氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”，从而破坏密封质量，降低性能。）
卤化合物
请勿在卤素气体环境下使用产品。即使少量的卤素气体，比如在空气中的氯气内或封装所用金属部件内，都可能产生腐蚀。同时，请勿使用任何会释放出卤素气体的树脂。
静电
过高的静电可能会损坏产品，请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候，请使用电焊枪和无高电压泄漏的测量电路，并进行接地操作。
