CTS晶振,贴片晶振,GA534晶振

频率:8.000MHz~120.000MHz

尺寸:5.0*3.2*1.3mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

CTS-1

        2007、CTS完成α陶瓷收购,提供传感器在军事和航空航天市场的传感器制造商的压电陶瓷材料。因此,CTS增强其全球领先的位置在压电陶瓷具有独特的能力范围。2008 tusonix,公司收购,在Nogales、墨西哥的制造业务,增加了电磁和射频干扰(EMI/RFI)声表面滤波器元件的CTS系列产品。在之后的十年,为了满足不断增长的全球市场需求,CTS完成扩建工厂在墨西哥,新加坡,苏格兰,美国,加拿大,香港和台湾,进一步增加了CTS的全球影响力。
        CTS晶振集团为确保安全、提高保护预防措施、石英晶体谐振器的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境。CTS晶振集团运用ISO14001环境管理系统进行环境管理,尽最大可能减小业务活动对环境造成的负担,并通过业务发展推进环境改善。5032高精度晶振,陶瓷壳封装四脚晶体,GA534晶振

JLX-1

CTS-2

        CTS晶振,贴片晶振,GA534晶振.超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.
        CTS晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使美国CTS晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。CTS晶振,贴片晶振,GA534晶振

JLX-2

RB-2

CTS晶振

单位

GA534晶振

石英晶振基本条件

标准频率

f_nom

8.000MHz~120.000MHz

标准频率

储存温度

T_stg

-40°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C
-40°C~+105°C
-40°C~+125°C
-40°C~+150°C

标准温度

激励功率

DL

10/100μW Max.

推荐:10μW~100μW

频率公差

f_— l

±20~±50× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±50 × 10-6/-30°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

15pF~150PF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 100μW

频率老化

f_age

±5× 10-6/year Max.

+25°C,第一年

JLX-3

RB-3

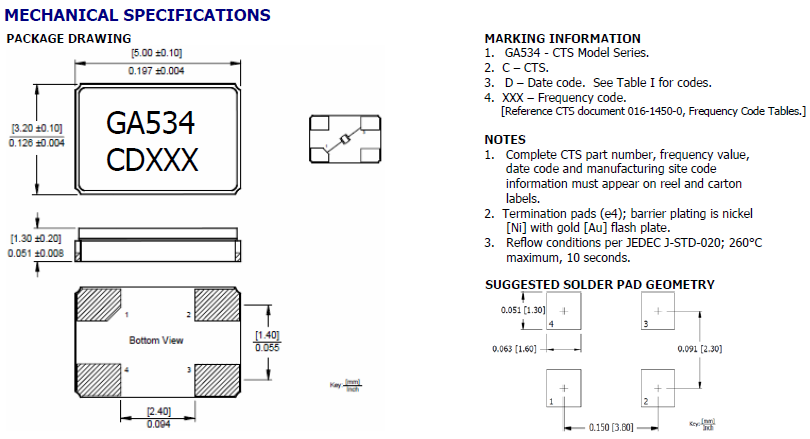

GA534 5032

JLX-4

RB-4

机械振动的影响
        当晶振产品上存在任何给定冲击或受到周期性机械振动时,比如:压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管美国进口晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
        (1)理想情况下,机械蜂鸣器应安装在一个独立于SMD晶振器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。
        (2)在设计时请参考相应的推荐封装。5032高精度晶振,陶瓷壳封装四脚晶体,GA534晶振
        (3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
        (4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
        (1)在更高或更低温度或高湿度环境下长时间保存耐高温晶振产品时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏。
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容)。
        (2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。CTS晶振,贴片晶振,GA534晶振

JLX-5

RB-5

1、振荡电路
5032四脚贴片晶振是无源元件,因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此,在振荡电路的设计中,先决条件之一是如何确定振荡电路。
的振动安全稳定。只有在做出了这个决定之后,后续的项目,例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。CTS晶振,贴片晶振,GA534晶振
2。角色的分量与参考值
在振荡电路的设计中,必须认识到个体的作用。
组件.在表1中,以例如振荡电路为例来描述角色。
(图1)使用一个通用的C-MOS IC(74hcuo4ap东芝)。
当反馈电阻(rf)未安装在振荡电路中时,如图所示
表1,即使在振荡功率作用下,谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接,否则振荡不会启动。

cptj1

晶体谐振腔的形式模式,但泛音振荡或基波。
5032陶瓷面压电石英晶体振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在
泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。
K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。

cptj11

限制流入5032四脚无源贴片晶振的电流,调节负电阻和励磁。
电平,防止谐振腔的反常振荡,抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。5032高精度晶振,陶瓷壳封装四脚晶体,GA534晶振
适当的控制电阻值(RD)取决于的类型,频带和设备的价值。
电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括
负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。
?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。
