京瓷晶振,贴片晶振,CX5032GB晶振,无源晶振

频率：7372.8~54000KHZ

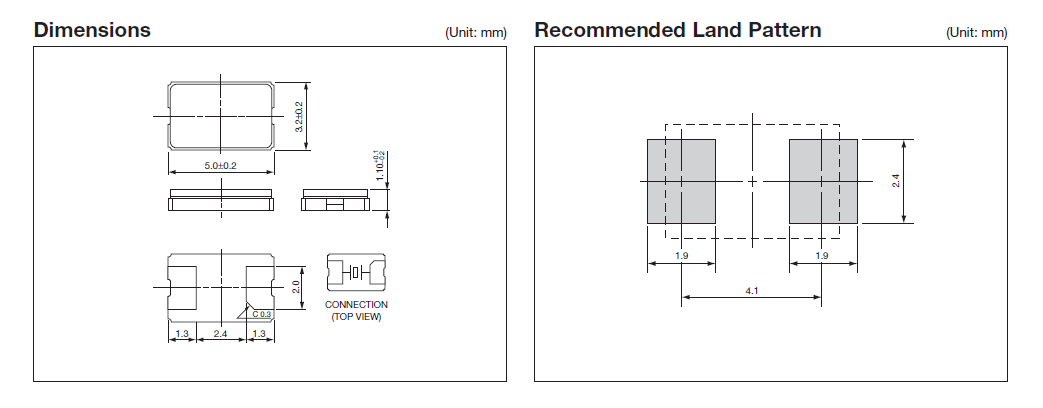

尺寸：5.0*3.2mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

日本京瓷晶振株式会社保持公正、体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体，贴片晶振, 温补晶振对于手机、数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.
京瓷晶振所有的生产线都具备顺应时代变化的速度感，通过融合集团的独特技术，进一步积极创造新产品、开拓新市场。为了回应客户的期待，京瓷石英晶谐振器,有源晶振，石英晶振 ,压控振荡器,在价格、质量、服务等所有方面都渗透“客户第一”的理念，不断为全球市场奉献新价值。瓷晶振将“防止全球变暖、节能性”、“资源循环性”、“环保、产品安全性”这3个主题视为最重要的课题，在产品开发阶段就明确地设定了相应的环保理念。移动通讯石英晶体,高端5032二脚晶振,CX5032GB晶振

京瓷晶振,贴片晶振,CX5032GB晶振,无源晶振,小型表面贴片晶振型,是标准的石英晶体谐振器,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.可对应8.000MHz以上的频率,在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
石英晶振产品电极的设计：SMD晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率；2.往外界引出电极；3.改变电阻；4.抑制杂波。第1、2、3项相对简单，第4项的设计很关键，电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化。特别是随着晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大，故对电极的设计提出了更精准的要求。移动通讯石英晶体,高端5032二脚晶振,CX5032GB晶振

京瓷晶振	单位	CX5032GB晶振	石英晶振基本条件
标准频率	f_nom	7372.8~54000KHZ	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-10°C~+70°C	标准温度
激励功率	DL	10μW Max.	推荐:10μW~500μW
频率公差	f_— l	±30× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±20× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	8,12pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~+85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

移动通讯石英晶体,高端5032二脚晶振,CX5032GB晶振

晶振产品使用每种产品时,请在石英谐振器规格说明或产品目录规定使用条件下使用。因很多种晶振产品性能,以及材料有所不同,所以使用注意事项也有所不同,比如焊接模式,运输模式,保存模式等等,都会有所差别。京瓷晶振,贴片晶振,CX5032GB晶振,无源晶振
7-2:PCB设计指导(1) 理想情况下,机械蜂鸣器应安装在一个独立于进口晶体器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项:(1) 在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些石英无源晶振产品,并在开封后尽可能进行安装,以免长期储藏。正常温度和湿度：温度：+15°C 至 +35°C,湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。 (2) 请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏移动通讯石英晶体,高端5032二脚晶振,CX5032GB晶振

移动通讯石英晶体,高端5032二脚晶振,CX5032GB晶振

振荡补偿:除非在5032贴片晶振振荡电路中提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。京瓷晶振,贴片晶振,CX5032GB晶振,无源晶振

移动通讯石英晶体,高端5032二脚晶振,CX5032GB晶振

5032石英晶振测试条件(1)电源电压:超过 150µs，直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽，以观察波形。（请勿使用该探头的长接地线）.

移动通讯石英晶体,高端5032二脚晶振,CX5032GB晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在两脚陶瓷面贴片晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过陶瓷面5032贴片晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
