百利通亚陶晶振,贴片晶振,FY晶振

频率:8.000MHz~125.000MHz

尺寸:5.0*3.2*0.9mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

BLT-2        Diodes 的圆柱晶振生产设施位于密苏里州堪萨斯市及曼彻斯特,另外在中国上海亦设有一座生产设施。Diodes 在中国上海、济南、成都、扬州,以及香港、纽豪斯及台北设有组装与测试设施。另外在多个据点设有工程、销售、仓储及物流办公室,包括台北、香港、曼彻斯特、中国上海、深圳、南韩城南市以及德国慕尼黑,并于世界各地设有支持办公室。百利通亚陶晶振,贴片晶振,FY晶振

        百利通亚陶石英晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶振,温补晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

JLX-1

BLT-1

        百利通亚陶晶振,贴片晶振,FY晶振.小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,Wireless LAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
        亚陶石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值。从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作。使用先进的牛顿环及单色光的方法去检测晶片表面的状态。FY2400053晶振,5*3.2mm四脚贴片晶体,FY晶振

JLX-2

RB-2

亚陶晶振

单位

FY晶振

石英晶振基本条件

标准频率

f_nom

8.000MHz~125.000MHz

标准频率

储存温度

T_stg

-55°C ~+125°C

裸存

工作温度

T_use

-20°C~+70°C/-40°C~+85°C

标准温度

激励功率

DL

10μW Max.

推荐:1μW~100μW

频率公差

f_— l

±10×10-6 (标准),
(±10×10-6~
 ±50 ×10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn

频率温度特征

f_tem

±30~±50× 10-6/-40°C ~+85°C

超出标准的规格请联系我们.

负载电容

CL

8pF~32pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C ~ +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

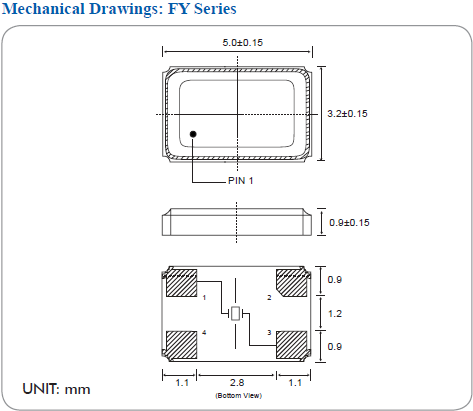

FY 5032

JLX-4

RB-4

操作
        请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。百利通亚陶晶振,贴片晶振,FY晶振
使用环境(温度和湿度)
        请在规定的温度范围内使用贴片晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。
激励功率
        在晶体单元上施加过多驱动力,会导致石英晶体谐振器特性受到损害或破坏。电路设计必须能够维持适当的激励功率 (请参阅“激励功率”章节内容)。
负极电阻
        除非振荡回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加(请参阅“关于振荡”章节内容)。FY2400053晶振,5*3.2mm四脚贴片晶体,FY晶振
负载电容
        振荡电路中负载电容的不同,可能导致台产晶振振荡频率与设计频率之间产生偏差。试图通过强力调整,可能只会导致不正常的振荡。在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容)。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的5032贴片晶振振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。百利通亚陶晶振,贴片晶振,FY晶振
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法5032金属面四脚石英晶体输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。FY2400053晶振,5*3.2mm四脚贴片晶体,FY晶振

cptj

此外,台湾进口石英晶振振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1

图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。
