百利通亚陶晶振,贴片晶振,FWQ晶振

频率:16.000MHz~66.000MHz

尺寸:2.0*1.6*0.45mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

BLT-2

        百利通亚陶晶振公司产品聚焦于高成长终端用户设备市场,例如电视/卫星机顶盒、可携式 DVD 播放器、数据通讯设备、ADSL 调制解调器、电源供应器、医疗装置 (非维生装置/系统)、个人计算机与笔记本电脑、平面显示器、数字相机、手机、AC-DC 与 DC-DC 转换器、无线 802.11 LAN 存取点、无刷直流马达风扇、序列连接及汽车应用。
        百利通亚陶晶振集团消除事故和环境方面的偶发事件,减少石英晶体谐振器、普通有源晶振(SPXO)材料废物的产生和排放,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.百利通亚陶晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 百利通亚陶晶振,贴片晶振,FWQ晶振

JLX-1

BLT-1

        百利通亚陶晶振,贴片晶振,FWQ晶振.产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
        亚陶晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使无源晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号。2016超小型无源晶振,四脚石英贴片晶振,FWQ晶振

JLX-2

RB-2

亚陶晶振

单位

FWQ晶振

石英晶振基本条件

标准频率

f_nom

16.000MHz~66.000MHz

标准频率

储存温度

T_stg

-55°C ~+125°C

裸存

工作温度

T_use

-20°C~+70°C/-40°C~+85°C

-40°C~+105°C/-40°C~+125°C

标准温度

激励功率

DL

10/100μW Max.

推荐:10μW~100μW

频率公差

f_— l

±10×10-6 (标准),
(±10×10-6~
±50×10-6 可用)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn

频率温度特征

f_tem

±10~±100× 10-6/-40°C ~+85°C

超出标准的规格请联系我们.

负载电容

CL

7pF~32pF

不同负载电容要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C ~ +85°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

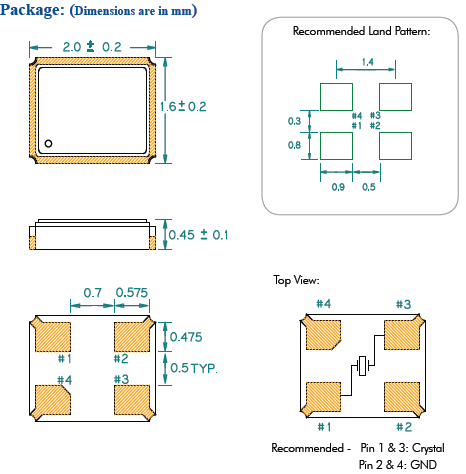

FWQ 2016

JLX-4

RB-4

<晶体谐振器>
        如果过大的激励电力对石英晶体谐振器外加电压,有可能导致特性老化或损坏,因此请在宣传册、规格书中规定的范围内使用。让贴片石英晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上,若是车载和安全设备,则推荐10倍 以上。
<晶体振荡器>
        晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些进口晶体振荡器没有和旁路电容器进行内部连接。使用时,请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器(陶瓷片状电容器等)以 最短距离连接。关于个别机型请确认宣传册、规格书。2016超小型无源晶振,四脚石英贴片晶振,FWQ晶振
<晶体滤波器>
        注意电路板图形的配置,避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大,为了消除该杂散电容,有时需要配置调谐电路。如果过大的激励电力对声表面谐振器外加电压,有可能导致特性老化或损坏,因此请在滤波器的输入电平在−10dBm以下的状态下使用。
<光学产品>
        由于制造过程中进行了灰尘等异物管理,因此包装开封以后,请在进行清洁度管理的环境中使用。百利通亚陶晶振,贴片晶振,FWQ晶振

JLX-5

RB-5

设计振荡回路的注意事项
1.驱动能力
驱动能力说明2.0x1.6mm贴片晶振所需电功率,其计算公式如下:
驱动能力 (P) = i2_Re
其中i表示经过晶体单元的电流,
Re表示晶体单元的有效电阻,而且 Re=R1(1+Co/CL)2。百利通亚陶晶振,贴片晶振,FWQ晶振

sjzrhl_1

2.振荡补偿
除非在振荡电路中提供足够的负极电阻,否则会增加压电石英晶体振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

sjzrhl_2

3.负载电容
如果2016mm晶体谐振器振荡电路中负载电容的不同,可能导振荡频率与设计频率之间产生偏差,如下图所示。电路中的负载电容的近似表达式 CL≒CG × CD / (CG+CD) + CS。
其中CS表示电路的杂散电容。2016超小型无源晶振,四脚石英贴片晶振,FWQ晶振

sjzrhl_3

频率和负载电容特征图器

sjzrhl_4

振荡回路参数设置参考
