百利通亚陶晶振,贴片晶振,FW晶振,FW2500025Z晶振

频率：25.000MHz

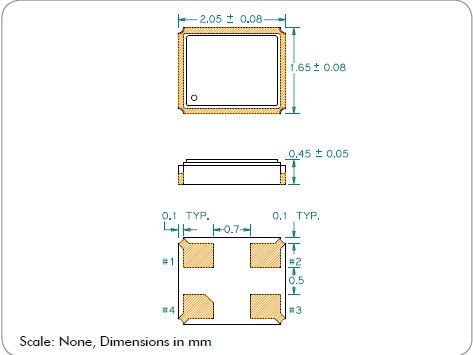

尺寸：2.0*1.6*0.45mm

2016mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.

订购热线：0755-27837162

Diodes 的圆柱晶振生产设施位于密苏里州堪萨斯市及曼彻斯特，另外在中国上海亦设有一座生产设施。Diodes 在中国上海、济南、成都、扬州，以及香港、纽豪斯及台北设有组装与测试设施。另外在多个据点设有工程、销售、仓储及物流办公室，包括台北、香港、曼彻斯特、中国上海、深圳、南韩城南市以及德国慕尼黑，并于世界各地设有支持办公室。
我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、有源晶振原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.百利通亚陶晶振,贴片晶振,FW晶振,FW2500025Z晶振

JLX-1

BLT-1

百利通亚陶晶振,贴片晶振,FW晶振,FW2500025Z晶振.2.0*1.6mm石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
亚陶晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。FW2500025Z晶振,2016高精度晶振,FW晶振

JLX-2

RB-2

亚陶晶振	单位	FW晶振	石英晶振基本条件
标准频率	f_nom	20.000MHz~66.000MHz	标准频率
储存温度	T_stg	-40°C~+85°C	裸存
工作温度	T_use	-30°C~+85°C	标准温度
激励功率	DL	10μW Max.	推荐:10μW~100μW
频率公差	f_— l	±10×10^-6 (标准), (±10×10^-6~ ±50×10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn
频率温度特征	f_tem	±30~±50× 10^-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF~20pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-30°C~+85°C, DL = 100μW
频率老化	f_age	±3×10^-6 / year Max.	+25°C,第一年

JLX-3

RB-3

FW 2016

JLX-4

RB-4

机械振动的影响
当晶振产品上存在任何给定冲击或受到周期性机械振动时，比如：压电扬声器，压电蜂鸣器，以及喇叭等，输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响，我们推荐事先检查并按照下列安装指南进行操作。
PCB设计指导
(1)理想情况下，机械蜂鸣器应安装在一个独立于无源晶振器件的PCB板上。如果您安装在同一个PCB板上，最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时，机械振动程度有所不同。建议遵照内部板体特性。FW2500025Z晶振,2016高精度晶振,FW晶振
(2)在设计时请参考相应的推荐封装。
(3)在使用焊料助焊剂时，按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存石英水晶振动子产品时，会影响频率稳定性或焊接性。请在正常温度和湿度环境下保存这些晶体产品，并在开封后尽可能进行安装，以免长期储藏。百利通亚陶晶振,贴片晶振,FW晶振,FW2500025Z晶振
正常温度和湿度：
温度：+15°C 至 +35°C，湿度 25 % RH 至 85 % RH（请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容）。
(2)请仔细处理内外盒与卷带。外部压力会导致卷带受到损坏。

JLX-5

1、振荡电路
2016世界级小型石英晶体是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。FW2500025Z晶振,2016高精度晶振,FW晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
2016晶振振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米。百利通亚陶晶振,贴片晶振,FW晶振,FW2500025Z晶振

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。
适当的控制电阻值（RD）取决于2016无源晶体的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
音叉式谐振器（kHz频段）的参考值在100 K。
安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
