爱普生晶振,32.768K晶振,FC-135R晶体,FC-135R 32.7680KA-A3

频率：32.768KHz

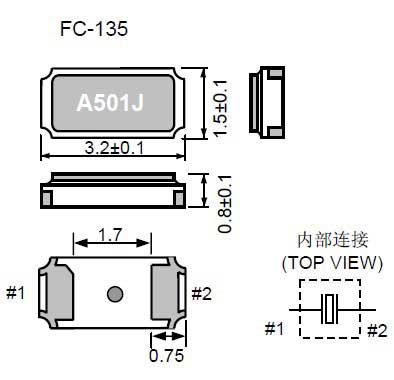

尺寸：3.2*1.5*0.8mm

工作温度:-40℃~+85℃

保存温度:-55℃~+125℃

负载电容:12.5pF

贴片表晶32.768K系列具有超小型,"FC-135R 32.7680KA-A3"薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,贴片晶振本身体积小,特别适用于有目前高速发展的高端电子数码产品.

订购热线：0755-27837162

晶振技术参数点击下载

日本精工爱普生接受了中国苏州政府2007 年的招商引资,命名为【爱普生拓优科梦水晶元器件（苏州）有限公司】爱普生拓优科梦（Epson Toyocom）是精工爱普生株式会社与爱普生（中国）有限公司共同投资成立的有限责任公司（外商合资）.爱普生株式会社爱普生拓优科梦,（EPSON — YOCOM）1942年爱普生晶振成立时是精工集团的第三家手表制造公司,以石英手表起家的爱普生公司到后续的生产压电石英晶体,1996年2月在中国苏州投资建厂,在当时员工人数就达2000人,总投资4.055亿美元,公司占地200亩,现已经是世界500强企业.3215mm石英振动子,2脚SMD石英贴片晶振,FC-135R晶振,"FC-135R 32.7680KA-A3"

JLX-1

RB-1 爱普生晶振,32.768K晶振,FC-135R晶体,"FC-135R 32.7680KA-A3",是EPSON公司3.2*1.5mm系列晶体的其中一款,体积与参数都与该系列的另一款产品FC-135晶振几乎一模一样,不同的是FC-135R晶体只有32.768K一种频率,而另一款的晶振频率范围是32KHz~77.5KHz,因此在时钟,水电表,显示屏,计时器和万年历等生产企业更受欢迎.

JLX-2

RB-2

爱普生晶振	单位	FC-135R晶振	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±20 × 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±30 × 10-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	7pF、9pF、12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

FC-135cct

JLX-4

RB-4 超声波清洗
（1）使用AT-切割晶体和表面声波（SAW）谐振器/声表面滤波器的产品，可以通过超声波进行清洗。但是，在某些条件下，水晶振动子特性可能会受到影响，而且内部线路可能受到损坏。确保已事先检查系统的适用性。
（2）使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗，因为晶体可能受到破坏。爱普生晶振,32.768K晶振,FC-135R晶体,"FC-135R 32.7680KA-A3"
（3）请勿清洗开启式产品
（4）对于可清洗产品，应避免使用可能对32.768K系列晶体产生负面影响的清洗剂或溶剂等。
（5）焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用FC-135R晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。3215mm石英振动子,2脚SMD石英贴片晶振,FC-135R晶振,"FC-135R 32.7680KA-A3"

JLX-5

振荡电路的检查方法:
振荡频率测量
必须尽可能地测量安装在电路上的谐振器的振荡频率的真实值，使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,我们的目标是通过限制测量工具对振荡电路本身的影响来测量。"FC-135R 32.7680KA-A3",3215mm石英振动子,2脚SMD石英贴片晶振,FC-135R晶振
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。爱普生晶振,32.768K晶振,FC-135R晶体,"FC-135R 32.7680KA-A3"
