爱普生晶振,贴片晶振,FA-128晶振,FA-128 24.0000MF10Z-W3

频率：16.000MHz~54.000MHz

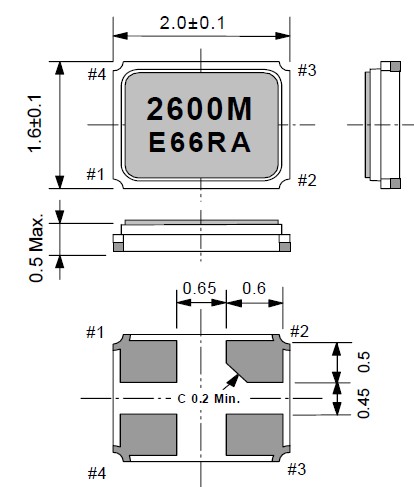

尺寸：2.0*1.6*0.5mm

贴片晶振本身体积小,"FA-128 24.0000MF10Z-W3"超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.

订购热线：0755-27837162

晶振技术参数点击下载

爱普生拓优科梦（Epson — yocom）运用长年积累的培育人工石英贴片晶振以及以加工为代表的、实现精微化、高精度、高品质的综合技术,爱普生拓优科梦（Epson — yocom）将进一步究极用精微加工发挥“石英”材料的优越性能的“QMEMS”技术,创造出更小、更高性能或全新功能的元器件.在2010年全球晶振厂家排名中,占据首位.爱普生仅此一项水晶振动子行业就能足矣让电子世界的人都敬佩不已."FA-128 24.0000MF10Z-W3"

JLX-1

RB-1

爱普生晶振,进口晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3",在行业里体积小精度高的谐振器并不少见,全世界各大晶振品牌基本上都可以生产,但其中影响力最大的则是EPSON公司的这款FA-128晶振,拥有非常小的6pF负载电容,当精度是±10ppm时,功率是100,精度是±30ppm的时候,功率则是200,由此可看出这款晶振的稳定性比较好,可应用于多个领域产品.超薄型四脚晶体谐振器,2016金属壳石英晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"

JLX-2

RB-2

爱普生晶振	单位	FA-128晶振	石英晶振基本条件
标准频率	f_nom	16.000MHZ~54.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +85°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±10 × 10^-6 (标准), (±10 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±10 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	6pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±1× 10^-6 / year Max.	+25°C,第一年

JLX-3

FA-128

JLX-4

耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器。如需在+150°C以上焊接晶体产品，建议使用SMD晶体。在下列回流条件下，对晶体产品甚至SMD晶振使用更高温度，会破坏产品特性。建议使用下列配置情况的回流条件。安装这些产品之前，应检查焊接温度和时间。同时，在安装条件更改的情况下，请再次进行检查。如果需要焊接的晶体产品在下列配置条件下进行焊接，请联系我们以获取耐热的相关信息。爱普生晶振,进口晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器。请设置安装条件以尽可能将冲击降至最低，并确保在安装前未对产品特性产生影响。条件改变时，请重新检查安装条件。同时，在安装前后，请确保石英晶振未撞击机器或其他电路板等。
每个封装类型的注意事项
陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后，弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂（开裂）。尤其在焊接这些产品之后进行电路板切割时，务必确保在应力较小的位置布局晶体并采用应力更小的切割方法。超薄型四脚晶体谐振器,2016金属壳石英晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"
陶瓷包装产品
在一个不同扩张系数电路板（环氧玻璃）上焊接陶瓷谐振器产品时，在温度长时间重复变化时可能导致端子焊接部分发生断裂，请事先检查焊接特性。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的FA-128贴片晶振的振荡频率的真实值，
使用正确的方法。在振荡频率的测量中，通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。超薄型四脚晶体谐振器,2016金属壳石英晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"
有三种频率测量模式，如下面的图所示（图）。2, 3和4）。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2，因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3，因为在IC上测量缓冲器输出（1/1、1/2等）。
图4示出了来自ic的无缓冲器输出接收的情况，由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容（3 pF以下XTAL终端IC）和探针。
然而，应该注意到，使用这种方法输出波形较小，测量不能依赖于
即使示波器能检查振荡波形，频率计数器的灵敏度也可以。在这种情况下，使用放大器来测量。爱普生晶振,进口晶振,FA-128晶振,"FA-128 24.0000MF10Z-W3"
