ECLIPTEK晶振,石英晶振,EUAA20-12.000M晶振,无源晶振

频率:12MHZ

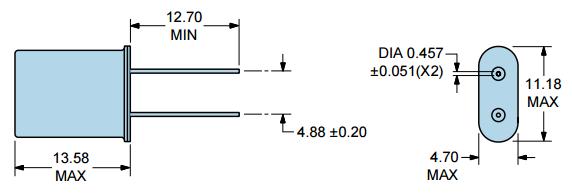

尺寸:13.58*11.18*4.7mm

普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

       日蚀晶振集团环保基本理念:1.作为良好的企业市民,遵循本公司的行动方针,充分关心维护地球环境.遵守国内外的有关环保法规.2.保护自然环境,充分关注自然生态等方面的环境保护,维持和保全生物多样性.3.有效利用资源和能源,认识到资源和能源的有限性,努力进行有效利用.4为构建循环型社会做出贡献,致力于减少石英晶体,贴片晶振,有源晶体振荡器材料的废弃物及废弃物的再利用核再生循环,努力构建循环型社会.5.推进环保型业务,充分发挥综合实力,推进环保型业务,为减轻社会的环境负荷做出贡献.6.建立环境管理系统,充分运用环境管理系统,设定环境目的和目标,定期修正,不断改善,努力预防环境污染.抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振
      日蚀晶振公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 对我们的有源晶振,压控振荡器,贴片晶振, 晶体谐振器、普通晶体振荡器(SPXO)、压控晶体振荡器(VCXO)进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

       ECLIPTEK晶振,石英晶振,EUAA20-12.000M晶振,无源晶振,插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/S形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.
       石英贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。石英晶振曲率半径加工技术:石英晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法。如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量; b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算)。抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

日蚀晶振

单位

EUAA20-12.000M晶振

石英晶振基本条件

标准频率

f_nom

12MHz

标准频率

储存温度

T_stg

-40°C ~+125°C

裸存

工作温度

T_use


标准温度

激励功率

DL

100μW Max.

推荐:1μW ~100μW

频率公差

f_— l

±50× 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±100× 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

20pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-0°C~ +70°C, DL = 100μW

频率老化

f_age

±5× 10-6 / year Max.

+25°C,第一年

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

        所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音:在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路:电源的线路阻抗应尽可能低。输出负载:建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间)。未用输入终端的处理:未用针脚可能会引起噪声响应,从而导致非正常工作。ECLIPTEK晶振,石英晶振,EUAA20-12.000M晶振,无源晶振
       同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND。热影响:重复的温度巨大变化可能会降低受损害的欧美石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向:振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电:不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
       DIP 产品:已变形的石英插件晶振引脚不能插入板孔中。请勿施加过大压力,以免引脚变形。(5)SOJ 产品和SOP 产品:请勿施加过大压力,以免石英晶振引脚变形。已变形的石英晶振引脚焊接时会造成浮起。尤其是SOP产品需要更加小心处理。超声波清洗:(1)使用AT-切割晶体和表面面滤波器波(SAW)/声表面谐振器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶振特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

      49U插件石英晶振测试条件(1)电源电压:超过 150µs,直到电压级别从 0 %达到 90 % 。电源电压阻抗低于电阻 2Ω。(2)其他:输入电容低于 15 pF5倍频率范围或更多测量频率。铅探头应尽可能短。测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。(3)其他:CL包含探头电容。应使用带有小的内部阻抗的电表。使用微型插槽,以观察波形。(请勿使用该探头的长接地线).ECLIPTEK晶振,石英晶振,EUAA20-12.000M晶振,无源晶振

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

       振荡补偿:除非在49U插件晶振振荡电路中提供足够的负极电阻,否则会增加振荡启动时间,或不发生振荡。为避免该情况发生,请在电路设计时提供足够的负极电阻。

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振

        振荡开始代替。在基本谐振的情况下(MHz频段)反馈电阻通常是1米?。在49US泛音谐振器(兆赫频带)的情况下,值取决于IC和频率特性,但在几个范围内。K?-?几十K。在音叉式谐振器的案例(kHz频段),需要连接一个电阻10米或更?。限制流入谐振器的电流,调节负电阻和励磁。电平,防止谐振腔的反常振荡,抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。
       适当的控制电阻值(RD)取决于谐振器的类型,插件晶振频带和设备的价值。电容器(C1,C2)。精确值是通过测量振荡电路的特性来确定的(包括负电阻和驱动级)。AT切割谐振器(兆赫频带)的参考值在几个范围内。?几K?。音叉式谐振器(kHz频段)的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序,在3 pF的范围内- 33 pF左右,仅供参考。

抗高温49U晶体谐振器,进口石英DIP晶振,EUAA20-12.000M晶振
