Crystek晶振,石英晶振,CYxx晶振,石英进口晶振

频率：1.8432~150MHZ

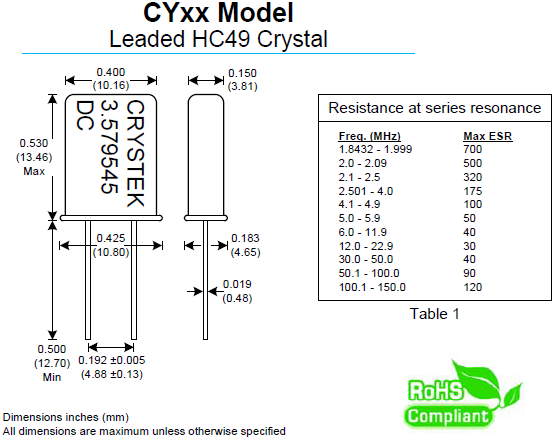

尺寸：13.46*10.16mm

插件石英晶振最适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作,具有稳定的起振特性,高耐热性,耐热循环性和耐振性等的高可靠性能,由于在49/U形晶体谐振器的底部装了树脂底座,就可作为产品电气特性和高可靠性无受损的表面贴片型晶体谐振器使用,满足无铅焊接的回流温度曲线要求.

订购热线：0755-27837162

Crystek公司成立于1958年，是射频微波和频率控制行业的高性能技术全球领导者。Crystek公司广泛的产品包括多种终端市场，包括无线，微波无线电，电信，工业，企业，航空航天和政府部门。Crystek公司是一家通过ISO9001：2008认证的企业，总部位于佛罗里达州迈尔斯堡CrystekCorporation®自1958年以来一直提供频率产品，包括无源晶振，XO（时钟振荡器），TCXO（温度补偿晶体振荡器），VCO（压控振荡器）和VCXO（压控晶体振荡器）。
Crystek经营两个专门用于频率控制的部门。Crystek晶体致力于开发和制造使用石英谐振器的频率产品。Crystek Microwave为微波行业开发频率控制和支持产品。其他产品包括：PLL（锁相环）合成器，RedBox VCO，RF同轴电缆组件，射频电缆连接器，批量射频同轴电缆，RF功率检测器，滤波器，衰减器，直流模块，无源倍增器，RFPRO（袖珍参考振荡器），基于SAW的进口晶振和VCSO以及功率调节器.直插型石英晶振,49U贴片无源谐振器,CYxx晶振

Crystek晶振,,石英晶振,CYxx晶振,石英进口晶振,引脚焊接型石英晶体元件.工厂仓库长时间大量库存常用频点,高精度的频率和晶振本身更低的等效串联电阻,常用负载电容.49/U石英晶振,因插件型晶体成本更低和更高的批量生产能力,主要应用于电视,机顶盒,LCDM和游戏机家用常规电器数码产品等的最佳选择.符合RoHS/无铅.
具体解决的办法是使用高速倒边方式，通过结合以往低速滚筒倒边去除晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使石英晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动不稳定。直插型石英晶振,49U贴片无源谐振器,CYxx晶振

Crystek晶振	单位	CYxx晶晶振	石英晶振基本条件
标准频率	f_nom	1.8432~150MHZ	标准频率
储存温度	T_stg	-45°C~+90°C	裸存
工作温度	T_use	-0°C~+85°C	标准温度
激励功率	DL	100μW Max.	推荐:100μW
频率公差	f_— l	±10~50× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15~100× 10-6/-30°C~+85°C	超出标准的规格请联系我们.
负载电容	CL	14~32PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

直插型石英晶振,49U贴片无源谐振器,CYxx晶振

石英插件晶振产品的设计和生产直到出厂,都会经过严格的测试检测来满足它的规格要求。通过严格的出厂前可靠性测试以提供高质量高的可靠性的石英晶振.但是为了石英晶振的品质和可靠性,必须在适当的条件下存储,安装,运输。请注意以下的注意事项并在最佳的条件下使用产品,我们将对于客户按自己的判断而使用石英晶振所导致的不良不负任何责任。Crystek晶振,石英晶振,CYxx晶振,石英进口晶振

机械振动的影响:当进口无源晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。

PCB设计指导:(1) 理想情况下,机械蜂鸣器应安装在一个独立于石英晶体谐振器器件的PCB板上。如果您安装在同一个PCB板上,最好使用余量或切割PCB。当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同。建议遵照内部板体特性。(2) 在设计时请参考相应的推荐封装。(3) 在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用。(4) 请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料。直插型石英晶振,49U贴片无源谐振器,CYxx晶振

晶体谐振腔的形式模式，但泛音振荡或基波。振荡开始代替。在49U插件晶振基本谐振的情况下（MHz频段）反馈电阻通常是1米?。在泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。K?-?几十K。在的案例（kHz频段），需要连接一个电阻10米或更?。限制流入谐振器的电流，调节负电阻和励磁。电平，防止谐振腔的反常振荡，抑制频率波动。C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有给定负载能力。Crystek晶振,石英晶振,CYxx晶振,石英进口晶振

适当的控制电阻值（RD）取决于的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过插件石英晶振测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
