ECS晶体,贴片晶振,ECX-31B晶振

频率:32.768KHz

尺寸:3.2*1.5*0.9mm

3.2*1.5mm小体积SMD时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,全球定位系统,因产品本身体积小,SMD编带型,可应用于高性能自动贴片焊接,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅标准.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

ECS-2

        接近35年的服务国际公司,ECS,Inc.国际的人员将有望继续发展和领导作为全球电子领域的主要来源。“通过与班上最好的合作,成为向电信工业,实用,航海,汽车,RFID,航空航天和医疗(非生命支持)行业提供创新,先进的频率控制组件解决方案的市场领导者石英晶体/滤波器,有源晶振,陶瓷谐振器/滤波器和所有其他压电产品的制造。凭借这些特性,ECS,Inc.已经与北美顶尖的财富100强企业建立了合作关系,ECS,Inc.国际的成功取得了强劲的市场研究,合作伙伴创新和客户合作伙伴关系的支撑。ECS晶体,贴片晶振,ECX-31B晶振
        公司的顶尖人才和技术,配合创新的产品开发理念,可能在设计需要精确计时的复杂应用程序时解决复杂的客户问题。这些制造地点在ECS晶体公司的质量保证标准中占有最大份额,这些制造地点和大多数韩国。严格的质量管理认证从国际标准化组织ISO 9001/2008,ISOTS 16949,ISO 14001和符合AECQ标准的产品开始。

JLX-1

ECS-1

        ECS晶体,贴片晶振,ECX-31B晶振.普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
        ECS石英晶振多层、多金属的溅射镀膜技术:是目前研发及生产高精度、高稳定性石英晶体谐振器元器件——石英晶振必须攻克的关键技术之一。石英晶振该选用何镀材、镀几种材料、几种镀材的镀膜顺序,镀膜的工艺方法(如各镀材的功率设计等)。使用此镀膜方法使镀膜后的晶振附着力增强,贴片晶振频率更加集中,能控制在最小ppm之内。ECS-.327-12.5-34B-TR晶振,32.768K进口晶振,ECX-31B晶振

JLX-2

RB-2

ECS晶振

单位

ECX-31B晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C~+125°C

裸存

工作温度

T_use

-40°C~+85°C

标准温度

激励功率

DL

0.1μW Max.

推荐:0.1μW

频率公差

f_— l

±20 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/

频率温度特征

f_tem

±20 × 10-6/-40°C~+85°C

超出标准的规格请联系我们.

负载电容

CL

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C~+85°C, DL = 1.0μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

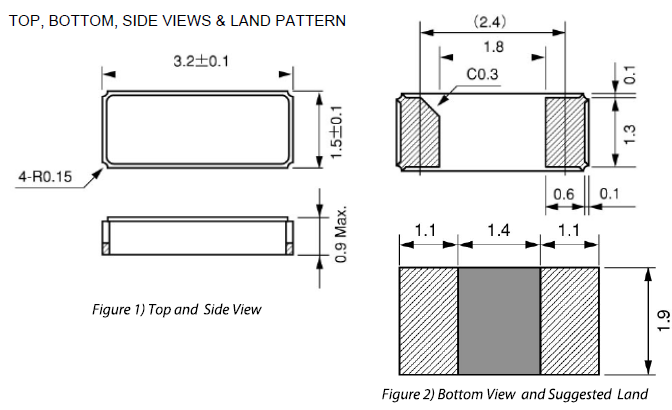

ecx-31b 3215

JLX-4

RB-4

清洗
        关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个3215贴片晶振产品进行试验所得的结果,因此请根据实际使用状态进行确认。由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗。若要进行超声波清洗,必须事先根据实际使用状态进行确认。ECS-.327-12.5-34B-TR晶振,32.768K进口晶振,ECX-31B晶振
撞击
        虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用。
装载
        SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响。 在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到产品的特性以及软焊。 基于超声波焊接的贴装以及加工会使得32.768K无源晶振产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使 用。
<引线类型产品>
        当引线弯折、成型以及贴装到印制电路板时,请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕,从而引起性能劣化。ECS晶体,贴片晶振,ECX-31B晶振
保管
        保管3215贴片谐振器在高温多湿的场所可能会导致端子软焊性的老化。请在没有直射阳光,不发生结露的场所保管。

JLX-5

RB-5

输出波形与测试电路
1.时序表

scbx_1

2.测试条件
(1)电源电压
超过 150µs,直到电压级别从 0 %达到 90 % 。
电源电压阻抗低于电阻 2Ω。ECS晶振,贴片晶振,ECX-31B晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时,探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时,可同时进行测量。
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽,以观察波形。
(请勿使用该探头的长接地线。)ECS-.327-12.5-34B-TR晶振,32.768K进口晶振,ECX-31B晶振

scbx_2

3.测试电路

scbx_3

JLX-6

RB-6
