ECLIPTEK晶振,2016晶振,EA1620HA08-20.000M晶振

频率:20.000MHz

尺寸:2.0*1.6*0.55mm

小型贴片石英晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.
订购热线:0755-27837162
QQ咨询 点击这里给我发消息

ECLIPTEK-1

    日蚀晶振公司将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的晶振操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. 消除事故和环境方面的偶发事件,有效的使用能源和各种自然资源,对紧急事件做好充分准备,以便及时做出反应.
    日蚀晶振公司拥有先进的产品和领先的技术使我们能够为客户提供最好的石英晶体,贴片晶振,石英水晶和有源晶振,温补晶振,石英晶体振荡器,贴片振荡器产品.服务是Ecliptek日蚀晶振成功的基石.我们时时为客户着想,尽力满足并超越客户对于我们的石英晶振,贴片晶振,电压晶体元件,晶体振荡器,有源晶振等产品的质量要求以及服务价值.SMD型四脚无源晶体,20M石英晶体谐振器,EA1620HA08-20.000M晶振

JLX-1

ECLIPTEK-2

    ECLIPTEK晶振,2016晶振,EA1620HA08-20.000M晶振.1.6*2.0mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高速贴片机应用,以及高温回流焊接(产品无铅对应),为无铅产品.
    日蚀贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶体谐振器晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定。

JLX-2

RB-1

日蚀晶振

单位

EA1620HA08-20.000M晶振

石英晶振基本条件

标准频率

f_nom

20.000MHz

标准频率

储存温度

T_stg

-40°C ~+125°C

裸存

工作温度

T_use

-20°C ~ +70°C

标准温度

激励功率

DL

100μW Max.

推荐:1μW ~100μW

频率公差

f_— l

±15 × 10-6 (标准)

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/

频率温度特征

f_tem

±30 × 10-6/-20°C ~ +70°C

超出标准的规格请联系我们.

负载电容

CL

8pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-0°C~ +70°C, DL = 100μW

频率老化

f_age

±3× 10-6 / year Max.

+25°C,第一年

JLX-3

RB-3

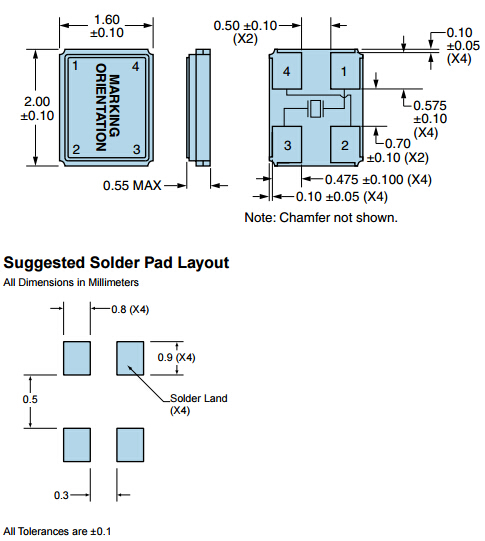

EA1620HA08-20.000M 2016

JLX-4

RB-4

超声波清洗
    (1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗。但是,在某些条件下, 晶体特性可能会受到影响,而且内部线路可能受到损坏。确保已事先检查系统的适用性。SMD型四脚无源晶体,20M石英晶体谐振器,EA1620HA08-20.000M晶振
    (2)使用无源晶振和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏。
    (3)请勿清洗开启式产品
    (4)对于可清洗产品,应避免使用可能对进口贴片晶振产生负面影响的清洗剂或溶剂等。
    (5)焊料助焊剂的残留会吸收水分并凝固。这会引起诸如位移等其它现象。这将会负面影响晶振的可靠性和质量。请清理残余的助焊剂并烘干PCB。
操作
    请勿用镊子或任何坚硬的工具,夹具直接接触IC的表面。ECLIPTEK晶振,2016晶振,EA1620HA08-20.000M晶振
使用环境(温度和湿度)
    请在规定的温度范围内使用高精度晶振。这个温度涉及本体的和季节变化的温度。在高湿环境下,会由于凝露引起故障。请避免凝露的产生。

JLX-5

RB-5

振荡电路的检查方法
振荡频率测量
必须尽可能地测量安装在电路上的2016贴片晶振的振荡频率的真实值,
使用正确的方法。在振荡频率的测量中,通常使用探头和频率计数器。然而,
我们的目标是通过限制测量工具对振荡电路本身的影响来测量。SMD型四脚无源晶体,20M石英晶体谐振器,EA1620HA08-20.000M晶振
有三种频率测量模式,如下面的图所示(图)。2, 3和4)。最
精确的测量方法是通过使用任何能够精确测量的频谱分析仪来实现的。
接触振荡电路。
探针不影响图2,因为缓冲器的输出是通过输入振荡电路的输出来测量的。
逆变器进入下一阶段。
探针不影响图3,因为在IC上测量缓冲器输出(1/1、1/2等)。
图4示出了来自ic的无缓冲器输出接收的情况,由此通过小尺寸测量来最小化探针的效果。
输出点之间的电容(3 pF以下XTAL终端IC)和探针。
然而,应该注意到,使用这种方法小体积贴片晶振输出波形较小,测量不能依赖于
即使示波器能检查振荡波形,频率计数器的灵敏度也可以。在这种情况下,使用放大器来测量。ECLIPTEK晶振,2016晶振,EA1620HA08-20.000M晶振

cptj

此外,四脚无源晶振振荡频率与测量点不同。
1。测量缓冲输出
2。振荡级输出测量
三.通过电容器测量振荡级输出

cptj_1

图5示出以上1-3个测量点和所测量的
除缓冲器输出外,振荡频率较低。

JLX-6

RB-6
