京瓷晶振,石英晶振,CX2520DB晶振

频率：12.000MHz~54.000MHz

尺寸：2.5*2.0*0.5mm

2520mm体积的晶振,可以说是目前小型数码产品的福音,目前超小型的智能手机里面所应用的就是小型的石英晶振,该产品最适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,超小型,质量轻等产品特点.

订购热线：0755-27837162

晶振技术参数点击下载

JC-1

京瓷把“客户第一”的原则放在首位，以确保我们提供的贴片晶振和服务始终使人们满意。顾客满意要求我们对周围的不断变化作出快速反应。致力于创造超越客户期望的价值。品牌承诺的性能，惊奇和喜悦在技术实力、优质的区域，和响应。每个产品线管理团队通过整合京瓷集团技术来解决新出现的趋势，积极开发新产品和新市场。

JLX-1

JC-2

京瓷晶振,石英晶振,CX2520DB晶振,拥有2.5*2.0*0.5mm的小尺寸,使这款金属面四脚SMD型石英晶体谐振器受到众多用户的喜爱,KYOCERA公司的这款CX2520DB晶振是一款非常标准的MHZ贴片晶振,频率范围是12M~54M之间可供选择,超低的负载电容8pF,大大的增加优良的电气特性.

JLX-2

RB-2

京瓷晶振	单位	CX2520DB晶振	石英晶振基本条件
标准频率	f_nom	12.00MHZ~54.0MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +125°C	标准温度
激励功率	DL	100μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±15 × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15× 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

RB-3

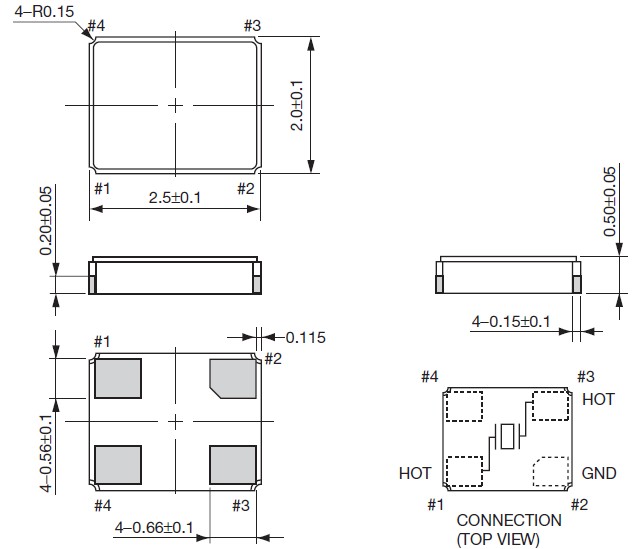

CX2520DB 2520

JLX-4

清洗
关于一般清洗液的使用以及超声波清洗没有问题，但这仅仅是对单个CX2520DB晶体产品进行试验所得的结果，因此请根据实际使用状态进行确认。
由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近，容易受到共振破坏，因此请尽可能避免超声波清洗。京瓷晶振,石英晶振,CX2520DB晶振

若要进行超声波清洗，必须事先根据实际使用状态进行确认。
撞击
虽然2520小体积晶振在设计阶段已经考虑到其耐撞击性，但如果掉到地板上或者受到过度的撞击，以防万一还是要检查特性后再使用。
装载
＜SMD产品＞
SMD晶体产品支持自动贴装，但还是请预先基于所使用的搭载机实施搭载测试，确认其对特性没有影响。在切断工序等会导致基板发生翘曲的工序中，请注意避免翘曲影响到产品的特性以及软焊。基于超声波焊接的贴装以及加工会使得日本京瓷贴片晶振内部传播过大的振动，有可能导致特性老化以及引起不振荡，因此不推荐使用。
＜引线类型产品＞
当引线弯折、成型以及贴装到印制电路板时，请注意避免对基座玻璃部分施加压力。否则有可能导致玻璃出现裂痕，从而引起性能劣化。CX2520DB晶振,进口12M贴片谐振器,高精度耐高温晶振
保管
保管在高温多湿的场所可能会导致端子软焊性的老化，请在没有直射阳光，不发生结露的场所保管。

JLX-5

输出波形与测试电路
1.时序表

2.测试条件
(1)电源电压
超过 150µs，直到电压级别从 0 %达到 90 % 。TXC晶振,进口晶振,8Y晶振
电源电压阻抗低于电阻 2Ω。京瓷晶振,石英晶振,CX2520DB晶振
(2)其他
输入电容低于 15 pF
5倍频率范围或更多测量频率。
铅探头应尽可能短。
测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。8Y晶体,超小型四脚2016贴片晶振,无源进口石英晶振
(3)其他
CL包含探头电容。
应使用带有小的内部阻抗的电表。
使用微型插槽，以观察波形。
（请勿使用该探头的长接地线。）CX2520DB晶振,进口12M贴片谐振器,高精度耐高温晶振
