京瓷晶振,石英晶体谐振器,CX2016DB晶振

频率：16.000MHz~60.000MHz

尺寸：2.0*1.6*0.4mm

CX2016DB晶振晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器（偏差大）和普通的石英晶体谐振器（偏差小）的中间领域的一种性价比较出色的产品.

订购热线：0755-27837162

晶振技术参数点击下载

JC-1

京瓷的全球业务提供各种各样的产品，包括先进的材料、部件、设备、设备、网络工程和其他服务。每个产品线管理团队通过整合京瓷集团技术来解决新出现的趋势，积极开发新产品和新市场。我们本着“顾客至上”的原则，通过在价格、质量、服务和交货等方面的全面客户满意度来创造新的价值。进口2016石英晶体谐振器,京瓷16M贴片晶振,CX2016DB晶体

JLX-1

JC-2 京瓷晶振,石英晶体谐振器,CX2016DB晶振,在很长的一段时间里,2016mm是MHZ级石英晶振里最小的尺寸,KYOCERA公司的这款CX2016DB晶振一经问世便引起业界的轰动,吸引来自五十多个国家的生产厂家的注意争相使用,并且都给出了较高的赞誉.

JLX-2

RB-2

京瓷晶振	单位	CX2016DB晶振	石英晶振基本条件
标准频率	f_nom	16.000MHZ~60.000MHZ	标准频率
储存温度	T_stg	-40°C ～ +125°C	裸存
工作温度	T_use	-40°C ～ +125°C	标准温度
激励功率	DL	200μW Max.	推荐:1μW ～ 100μW
频率公差	f_— l	±15 × 10^-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息, http://www.quartzcrystal.cn/
频率温度特征	f_tem	±15 × 10^-6/-20°C ～ +70°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

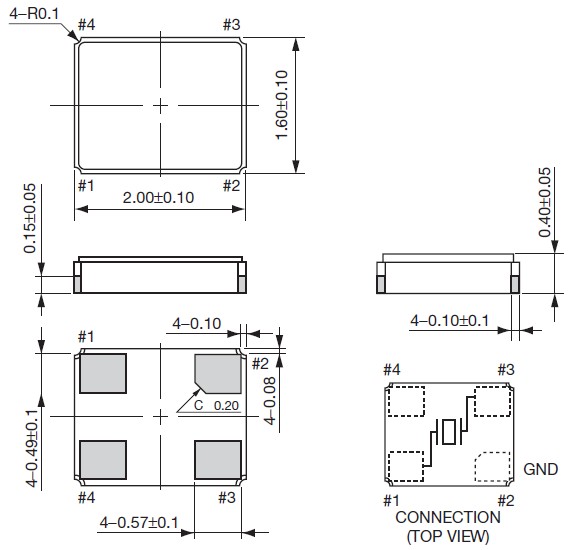

CX2016DB 2016

JLX-4

RB-4

操作
请勿用镊子或任何坚硬的工具，夹具直接接触IC的表面。
使用环境（温度和湿度）
请在规定的温度范围内使用石英晶振CX2016DB。这个温度涉及本体的和季节变化的温度。在高湿环境下，会由于凝露引起故障。请避免凝露的产生。京瓷晶振,石英晶体谐振器,CX2016DB晶振
激励功率
在晶体单元上施加过多驱动力，会导致京瓷小体积晶振特性受到损害或破坏。电路设计必须能够维持适当的激励功率（请参阅“激励功率”章节内容）。
负极电阻
除非振荡回路中分配足够多的负极电阻，否则振荡或振荡启动时间可能会增加（请参阅“关于振荡”章节内容）。
负载电容
振荡电路中负载电容的不同，可能导致2016mm晶体谐振器振荡频率与设计频率之间产生偏差。试图通过强力调整，可能只会导致不正常的振荡。在使用之前，请指明该振动电路的负载电容（请参阅“负载电容”章节内容）。进口2016石英晶体谐振器,京瓷16M贴片晶振,CX2016DB晶体
