京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振

频率：38.400MHz

尺寸：2.0*1.6*0.15mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型?薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于汽车电子,笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

订购热线：0755-27837162

京瓷晶振集团的企业社会责任活动是基于京瓷的哲学，以作为其决策的原则“做正确的事，作为一个人类，“通过我们的京瓷理念，我们努力推进我们的企业公民，建立利益相关者相互的信任关系，为可持续增长。同时，我们也为社会的健康发展作出贡献。推进企业社会责任（CSR）在企业公民的关键主题，节约能源、缓解气候变化、防止污染的措施。京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振
京瓷集团通过追求生态和经济倡议，开展旨在实现可持续发展的环境活动。我们以节约能源和减缓气候变化措施尤为活跃，如安装屋顶太阳能发电系统和节能设备，与日益增长的“绿色窗帘”在Windows和公司设施外墙减少空调负荷。我们也通过生物多样性保护为社区作出贡献。为表彰这些努力，京瓷晶振在日本连续第六年获得环境部长颁发的全球暖化预防活动奖。

JLX-1

JC-2

京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振.贴片石英晶振最适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200标准.
京瓷石英晶振真空退火技术：晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷。在PLC控制程序中输入已设计好的温度曲线，使真空室温度跟随设定曲线对晶体组件进行退火，石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性，以及提高石英晶振的年老化特性。CX2016DB38400C0WPLA2晶振,2016mm车载晶振,CX2016DB晶振

JLX-2

RB-2

京瓷晶振	单位	CX2016DB晶振	石英晶振基本条件
标准频率	f_nom	24.000MHz~60.000MHz	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-40°C~+125°C	标准温度
激励功率	DL	100μW Max.	推荐:10μW~100μW
频率公差	f_— l	±15× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50× 10-6/-30°C ~+85°C	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~+85°C, DL = 100μW
频率老化	f_age	±3× 10-6 / year Max.	+25°C,第一年

JLX-3

RB-3

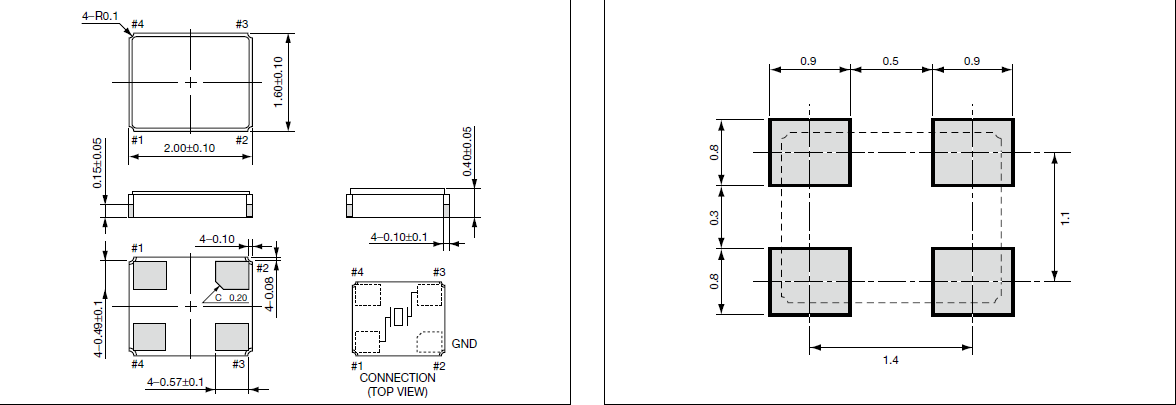

CX2016DB_2.0_1.6

JLX-4

＜晶体谐振器＞
如果过大的激励电力对石英谐振器外加电压，有可能导致特性老化或损坏，因此请在宣传册、规格书中规定的范围内使用。让无源晶振振荡的电路宽裕度大致为负性阻抗值。本公司推荐此负性阻抗为谐振器串联电阻规格值的5倍以上，若是车载和安全设备，则推荐10倍以上。京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振
＜晶体振荡器＞
石英晶体振荡器的内部电路使用C-MOS。闭锁、静电对策请和一般的C-MOS IC一样考虑。有些石英晶体振荡器没有和旁路电容器进行内部连接。使用时，请在Vdd-GND之间用0.01μF左右的高频特性较好的电容器（陶瓷片状电容器等）以最短距离连接。关于个别机型请确认宣传册、规格书。
＜晶体滤波器＞
注意电路板图形的配置，避免输入端子和输出端子靠得太近。如果贴装晶体滤光片的电路板的杂散电容较大，为了消除该杂散电容，有时需要配置调谐电路。如果过大的激励电力对谐振器外加电压，有可能导致特性老化或损坏，因此请在滤波器的输入电平在−10dBm以下的状态下使用。
＜光学产品＞
由于制造过程中进行了灰尘等异物管理，因此包装开封以后，请在进行清洁度管理的环境中使用。CX2016DB38400C0WPLA2晶振,2016mm车载晶振,CX2016DB晶振

JLX-5

RB-5

1、振荡电路
车载级贴片晶振是无源元件，因此受到电源电压、环境温度、电路的影响。
配置、电路常数和衬底布线模式等操作大致分为正常运行和
异常运行。因此，在振荡电路的设计中，先决条件之一是如何确定振荡电路。
晶体谐振器的振动安全稳定。只有在做出了这个决定之后，后续的项目，例如
讨论了频率精度、频率变化、调制度、振荡起始时间和振荡波形。CX2016DB38400C0WPLA2晶振,2016mm车载晶振,CX2016DB晶振
2。角色的分量与参考值
在振荡电路的设计中，必须认识到个体的作用。
组件.在表1中，以例如振荡电路为例来描述角色。
（图1）使用一个通用的C-MOS IC（74hcuo4ap东芝）。
当反馈电阻（rf）未安装在振荡电路中时，如图所示
表1，即使在振荡功率作用下，谐振器也不会启动振荡。
电路。除非有适当值的电阻器连接，否则振荡不会启动。

cptj1

晶体谐振腔的形式模式，但泛音振荡或基波。
2016晶体的振荡开始代替。在基本谐振的情况下（MHz频段）反馈电阻通常是1米。在
泛音谐振器（兆赫频带）的情况下，值取决于IC和频率特性，但在几个范围内。
在音叉式谐振器的案例（kHz频段），需要连接一个电阻10米。

cptj11

限制流入谐振器的电流，调节负电阻和励磁。
电平，防止谐振腔的反常振荡，抑制频率波动。
C1、C2电容器调节负电阻、励磁电平和振荡频率。还设置有
给定负载能力。京瓷晶振,贴片晶振,CX2016DB晶振,CX2016DB38400C0WPLA2晶振
适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。
电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括
负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。
?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。
安装电容器的适当值取决于京瓷小体积晶振的类型、频带、控制电阻器的值和
振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
