希华晶振,贴片晶振,CSX-2016晶振,无源谐振器

频率：16~40MHZ

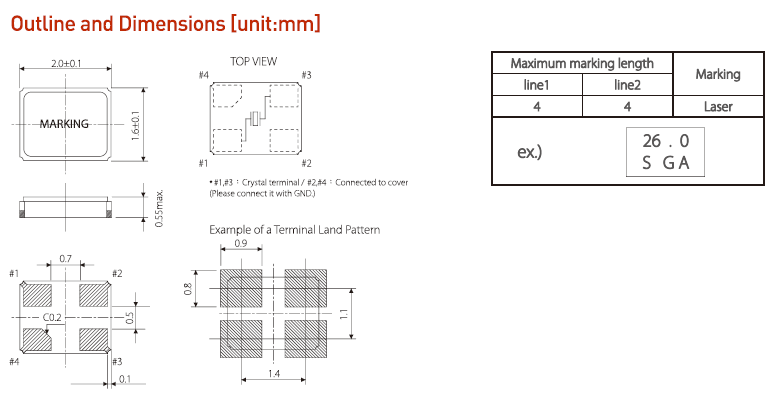

尺寸：2.0*1.6*0.55mm

智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

订购热线：0755-27837162

高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振

希华晶体科技敏锐地掌握电子产品轻薄短小化、快速光电宽频传输与高频通讯的进口晶振发展主流，致力于开发小型化、高频与光电领域等产品，与日本同业并驾齐驱。且深耕微机电(MEMS)技术领域，加速导入TF SMD Crystal的量产，藉以扩大公司营收规模并且提升获利空间。藉由台湾、日本、大陆三地的产品设计开发与制程资源整合，不断开发创新及制程改造，以全系列完整产品线，来满足客户对石英元件多样化的需求。积极地透过产学合作与配合国外技术引进开发新产品，多角化经营、扩大市场领域，此亦为公司得以永续经营的方针。高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振
希华晶体科技本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念，执行各项环境及职业安全卫生管理工作；落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著，不仅符合国内环保、劳安法令要求，同时也能达到国际环保、安全卫生标准。2003年通过ISO14001环境管理系统验证，秉持“污染预防、持续改善”之原则，公司事业废弃物产出量逐年降低，可回收、再利用之废弃物比例逐年提高，各项排放检测数据符合政府法规要求。并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符，于2004年通过SONY 绿色伙伴(Green Partner)验证。 希华晶振,贴片晶振,CSX-2016晶振,无源谐振器,超小型表面贴片型SMD晶振,最适合使用在汽车电子领域中,也是特别要求高可靠性的引擎控制用CPU的时钟部分.低频晶振可从16MHz起对应,小型,超薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高温回流温度曲线要求,符合AEC-Q200标准.

晶振的真空封装技术：是指石英晶振在真空封装区域内进行封装。1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高。此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一。贴片晶振晶片边缘处理技术：贴片晶振是晶片通过滚筒倒边，主要是为了去除石英晶振晶片的边缘效应，在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理，有一项不完善都会使晶振晶片的边缘效应不能去除，而石英晶振晶片的谐振电阻过大，用在电路中Q值过小，从而电路不能振动或振动了不稳定。高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振

高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振

希华晶振	单位	CSX-2016晶振	石英晶振基本条件
标准频率	f_nom	16MHz~40MHz	标准频率
储存温度	T_stg	-40°C~+125°C	裸存
工作温度	T_use	-40°C ~+125°C	标准温度
激励功率	DL	10~100μW Max.	推荐:10μW ～ 100μW
频率公差	f_— l	±15× 10-6 (标准)	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.quartzcrystal.cn/
频率温度特征	f_tem	±50,±100 × 10-6/-10°C ~+70°C	超出标准的规格请联系我们.
负载电容	CL	8PF,12PF	不同负载电容要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-30°C~ +85°C, DL = 100μW
频率老化	f_age	±5× 10-6 / year Max.	+25°C,第一年

高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振

高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振所有石英晶体谐振器和实时时钟模块都以IC形式提供。噪音：在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象。电源线路：电源的线路阻抗应尽可能低。输出负载：建议将石英晶振输出负载安装在尽可能靠近振荡器的地方（在20 mm范围之间）。希华晶振,贴片晶振,CSX-2016晶振,无源谐振器

无源晶振未用输入终端的处理：未用针脚可能会引起噪声响应,从而导致非正常工作。同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND。热影响：重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿。必须避免这种情况。安装方向：振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确。通电：不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作。
4：粘合剂：请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂。（比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能。） 5：卤化合物：请勿在卤素气体环境下使用晶振。即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀。同时,请勿使用任何会释放出卤素气体的树脂。6：静电：过高的静电可能会损坏贴片晶振,请注意抗静电条件。请为容器和封装材料选择导电材料。在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作。高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振

高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振

振荡补偿：除非在振荡电路中2016贴片晶振提供足够的负极电阻，否则会增加振荡启动时间，或不发生振荡。为避免该情况发生，请在电路设计时提供足够的负极电阻。希华晶振,贴片晶振,CSX-2016晶振,无源谐振器

高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振

超小型无源贴片晶振测试条件：(1) 电源电压? 超过 150µs，直到电压级别从 0 %达到 90 % 。? 电源电压阻抗低于电阻 2Ω。(2) 其他? 输入电容低于 15 pF? 5倍频率范围或更多测量频率。? 铅探头应尽可能短。? 测量频率时，探头阻抗将高于 1MΩ。当波形经过振荡器的放大器时，可同时进行测量。(3) 其他? CL包含探头电容。? 应使用带有小的内部阻抗的电表。? 使用微型插槽，以观察波形。（请勿使用该探头的长接地线）

高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振

此外，振荡频率与测量点不同。1。测量缓冲输出2。2.0x1.6mm小体积贴片晶振振荡级输出测量三.通过电容器测量振荡级输出图5示出以上1-3个测量点和所测量的除缓冲器输出外，振荡频率较低。

高端无源时钟谐振器,2016mm金属表面晶振,CSX-2016晶振

2016无源晶振适当的控制电阻值（RD）取决于谐振器的类型，频带和设备的价值。电容器（C1，C2）。精确值是通过测量振荡电路的特性来确定的（包括负电阻和驱动级）。AT切割谐振器（兆赫频带）的参考值在几个范围内。?几K?。音叉式谐振器（kHz频段）的参考值在100 K?几K?范围。安装电容器的适当值取决于谐振器的类型、频带、控制电阻器的值和振荡的顺序，在3 pF的范围内- 33 pF左右，仅供参考。
